Perangkat Perlindungan Lonjakan Daya Industri Koneksi TT 48V DC
Detail produk:
| Tempat asal: | Dongguan Cina |
| Nama merek: | Uchi |
| Sertifikasi: | CE / SGS / ISO9001 |
| Nomor model: | OBV10-I-15/1P |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 200 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | paket ekspor / Negosiasi |
| Waktu pengiriman: | 5-15 Hari Setelah Pembayaran |
| Syarat-syarat pembayaran: | T/T, L/C, Western Union |
| Menyediakan kemampuan: | 60000 buah per bulan |
|
Informasi Detail |
|||
| Nama: | Arrester Gelombang Kelas I+II | Bahan: | grafit |
|---|---|---|---|
| Nomor tiang: | 1p | Arus debit: | 15kA |
| koneksi: | TT/TN | uc: | 255/275/320/385VAC |
| SertifikasiCE,CQC: | CE / CQC / SGS | Aplikasi: | Otomasi Industri |
| Cahaya Tinggi: | Perangkat perlindungan lonjakan arus industri Koneksi TT,Perangkat Perlindungan Lonjakan Daya DC 48V,Perangkat Perlindungan Lonjakan Daya Koneksi TT |
||
Deskripsi Produk
Instalasi Mudah Perangkat Perlindungan Lonjakan Daya Untuk Otomasi Industri
Pelindung lonjakan arus DC dapat disebut pelindung lonjakan arus, juga dikenal sebagai pelindung petir.Ini adalah komponen elektronik yang sangat umum digunakan.Lingkungan arus dan tegangan yang berlaku adalah DC 5V~1500VDC.Dalam sistem catu daya atau sistem komunikasi semacam ini, pelindung Gelombang DC dapat melindungi terhadap lonjakan tegangan lebih transien yang disebabkan oleh petir langsung atau tidak langsung.Mereka banyak digunakan dalam proyek perlindungan lonjakan arus seperti rumah tangga, bangunan komersial, bidang industri atau industri tersier.Pelindung lonjakan arus DC Mode termasuk fase relatif, garis tengah relatif, tanah relatif, garis tengah ke tanah, dan kombinasi.
Lonjakan juga disebut lonjakan, seperti namanya, itu adalah tegangan lebih sesaat yang melebihi tegangan operasi normal.Pada dasarnya, lonjakan adalah denyut nadi kekerasan yang terjadi hanya dalam beberapa sepersejuta detik.Kemungkinan penyebab lonjakan adalah: alat berat, korsleting, power switching, atau mesin besar.Produk yang mengandung perangkat pemblokir lonjakan arus dapat secara efektif menyerap energi besar yang tiba-tiba untuk melindungi peralatan yang terhubung dari kerusakan.

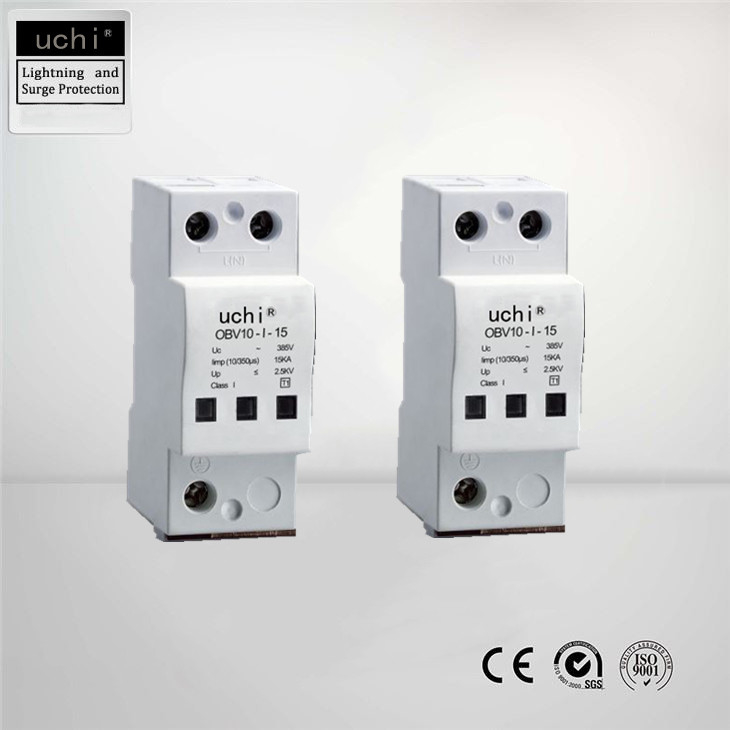

OBV10-I-15
Pelindung lonjakan OBV10-I-15 memenuhi kelas persyaratan tipe 1 menurut IEC 61643-11.Perangkat ini melindungi sistem konsumen bertegangan rendah dari semua jenis tegangan dan tersedia dalam versi kutub tunggal hingga empat kutub. Celah percikan performa tinggi yang membatasi tegangan memberikan beberapa manfaat. Waktu respons yang singkat, tingkat perlindungan yang rendah, dan kemampuan kebocoran arus tinggiity dengan umur panjang.
Parameter teknik
| Model: OBV10-I-15 | |||
| Tegangan operasi terus menerus maksimum | uc | V | 255/275/320/385 |
| SPD ke EN 61643-11 | Tipe 1 | ||
| SPD ke IEC 61643-1 | kelas I | ||
| LPZ | 0→2 | ||
| Arus impuls petir (10/350μs) | Iimp | kA | 15 |
| Arus impuls petir (10/350μs) [total] | kA | 60 | |
| Arus lonjakan debit nominal (8/20μs) | Di | kA | 60 |
| Arus lonjakan debit maksimum (8/20μs) | Imax | kA | 100 |
| Tingkat perlindungan tegangan | Ke atas | kV | 2,5 |
| Waktu merespon | tA | n | <25 |
| Ikuti kapasitas pendinginan saat ini Ipeak | Puncak Ifi | kA | 12.5 |
| Sekering cadangan maksimum | SEBUAH | 315 | |
| Kisaran suhu | °C | -40℃~+85 | |
| Peringkat perlindungan | IP 20 | ||
| Penampang sambungan, kaku | mm² | 10-50 | |
| Penampang sambungan, multi-kawat | mm² | 10-35 | |
| Penampang sambungan, fleksibel | mm² | 10-25 | |
Fitur & Manfaat
1, Lindungi sistem kelistrikan dan peralatan listrik yang sedang dimuat dari guntur dan tegangan berlebih seketika.
2, Lindungi transmisi sinyal Ethernet dengan sirkuit catu daya 48V DC / 34V AC terhadap
lonjakan yang disebabkan oleh petir.
3, perlindungan lonjakan yang ditingkatkan.
4, Untuk pemasangan pada rel DIN 35mm menurut.untuk EN 60715.
5, secara efektif dapat memastikan peralatan bekerja dengan baik.
·Pemasangan atau retrofit yang mudah.
·Din-rel dapat dipasang.
·Desain anti-gagal/pelindung diriIndikator jarak jauh (opsional) dengan kontak NO/NC 3pin.
·Desain aman jari IP20Indikator visual.
·Jejak kaki kecil.
Aplikasi
●Distribusi AC/DC
●Pasokan listrik
●Otomasi industri
●Telekomunikasi
●Sistem kontrol motor
●Aplikasi PLC
●Peralatan transfer daya
●Aplikasi HVAC
● Drive AC
●Sistem UPS
●Sistem keamanan
●Pusat TI/Data
Yang lain
Parameter SPD teknologi (Catatan: Sesuai dengan kebutuhan pengguna, dapat disesuaikan Uc = 140V, 440V, 550V, rentang tegangan rentang SPD):
| Jenis No. | Nilai Tegangan (V) Un | Tegangan Kontinu Uc(V~) | Arus Debit Standar Masuk (KA) | Arus Debit Maks | Tingkat Perlindungan (KA ~) | Waktu Respon (ns) |
| DGM1(2)-D5 | 220/380 | 275/320 | 5 | 10 | 1.2 | 25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | 100 |
Lonjakan tegangan transien di saluran listrik lv
Tegangan lebih transien adalah lonjakan tegangan yang dapat mencapai puluhan kilovolt dengan durasi orde mikrodetik. Meskipun durasinya pendek, kandungan energi yang tinggi dapat menyebabkan masalah serius pada peralatan yang terhubung ke saluran, dari penuaan dini hingga kerusakan, menyebabkan gangguan layanan dan kerugian finansial Jenis surja ini dapat memiliki berbagai penyebab yang berbeda, termasuk petir atmosfer yang secara langsung menyambar pelindung eksternal (penangkal petir) pada bangunan atau saluran transmisi atau induksi medan elektromagnetik terkait pada konduktor logam.
Jalur luar dan jalur yang lebih panjang adalah yang paling terpapar pada bidang ini, yang sering kali menerima induksi tingkat tinggi.
Hal ini juga umum untuk fenomena non-cuaca, seperti switching pusat transformator atau pemutusan motor atau beban induktif lainnya menyebabkan lonjakan tegangan pada saluran yang berdekatan.
Meskipun arus yang lebih rendah diinduksi, efek yang dihasilkan sama atau lebih merusak, karena sensitivitas yang lebih besar dari peralatan elektronik yang terhubung ke jalur komunikasi (telepon, Ethernet, R, dll.).
Pentingnya koneksi ground
Pelindung tegangan lebih (SPD) mengalihkan kelebihan energi ke tanah, sehingga membatasi tegangan puncak ke nilai yang dapat diterima untuk peralatan listrik yang tersambung.
Oleh karena itu, sambungan arde dalam kondisi memadai merupakan aspek kunci untuk proteksi efektif terhadap tegangan lebih. Memantau kondisi sambungan arde menjamin pengoperasian perangkat proteksi lonjakan yang tepat.
Perlindungan eksternal (penangkal petir ESE dan faradisasi).Sistem untuk perlindungan terhadap sambaran petir langsung.Ini menangkap petir di dalam area yang dilindungi dan mengarahkannya, dengan cara yang terkendali, dengan aman ke tanah.Perlindungan internal (perangkat proteksi tegangan dan lonjakan frekuensi daya).Peralatan yang dirancang untuk melindungi terhadap efek tegangan lebih pada peralatan yang terhubung ke sistem catu daya dan/atau jaringan komunikasi. Sistem pembumian (pemantauan pembumian dan insulasi). Sistem yang memungkinkan arus pelepasan atmosfer menyebar ke tanah.Kebutuhan untuk memonitor sistem grounding.CUAJE menawarkan berbagai macam produk untuk masing-masing sistem ini.Itu juga mengembangkan produk khusus, memberikan saran dan layanan konsultasi dan layanan purna jual terbaik.
Pertama-tama, Anda harus menentukan seperti apa sistem distribusi daya Anda, apakah itu sistem TT, TN atau IT.Setelah menentukan sistem distribusi daya, Anda dapat memilih mode perlindungan dan metode pengkabelan penangkal petir untuk memilih penangkal petir yang sesuai.
Misalnya, TN-C menggunakan perangkat penangkal petir 3P, TN-S menggunakan 4P, TT menggunakan 3P+N, dll.
T: Bisakah saya mendapatkan beberapa sampel?
A: Ya, pesanan Sampel disambut.
T: Dapatkah saya menggunakan Logo atau desain saya sendiri pada barang?
A: Ya, logo dan desain yang disesuaikan pada produksi massal tersedia.
T: Apa waktu pengiriman?
A: 3 hari untuk sampel, 7-15 hari untuk produksi massal.
T: Apa istilah pembayarannya?
A: T/T, L/C pada pandangan, serikat Barat, Paypal, dll.
