Sensor Suhu NTC 10KOHM 3950 Untuk HVAC Refrigerasi
Detail produk:
| Place of Origin: | CHINA |
| Nama merek: | SHIHENG |
| Sertifikasi: | CQC |
| Model Number: | CWF |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 1000PCS |
|---|---|
| Harga: | dapat dinegosiasikan |
| Packaging Details: | Bulk |
| Delivery Time: | 2~ 3 weeks |
| Payment Terms: | T/T, Western Union, MoneyGram,Paypal |
| Supply Ability: | 4 Billion Pieces Per Year |
|
Informasi Detail |
|||
| Jenis: | Sensor Suhu NTC Kustom Presisi CWF Tahan Air | R25: | 0,1K～1000K OHM |
|---|---|---|---|
| Perumahan: | Epoxy/Kuningan/Stainless Steel/Aluminium/Plastik Dll. | Disesuaikan: | Tersedia |
| Panjang kabel: | Untuk diberitahukan oleh pelanggan | Aplikasi: | Otomotif, Medis, BBQ, Peralatan Rumah Tangga, dll. |
| Sertifikat: | CQC | Nomor CQC: | CQC10001052282 |
| kisaran suhu pengoperasian: | -80~+600 Derajat | Elemen penginderaan: | NTC/PTC/RTD/DS18B20 dll. |
| Kabel: | PVC, Silikon, FEP, Isolasi Fiberglass, Lainnya | Toleransi Resistensi: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| Menyoroti: | SENSOR SUHU TERMOCOUPLE,Sensor Suhu Probe NTC,Termistor ntc 10KOHM 3950 |
||
Deskripsi Produk
Sensor Suhu NTC Kustom Presisi CWF Tahan Air Bersertifikat CQC 10KOHM 3950 Untuk HVAC dan Pendingin
Tautan Unduhan File Spesifikasi PDF: CWF Precision NTC Temperature Sensor.pdf
Umum
Sensor Suhu NTC menawarkan berbagai sensor suhu standar dan khusus yang dirancang sesuai dengan persyaratan masing-masing pelanggan yang mencakup aplikasi dalam rentang suhu antara -80°C dan +600°C. Produk kami berisi sensor suhu yang dibuat menggunakan termistor NTC/PTC, RTD, DS18B20 dan elemen sensor lainnya yang dipasang ke dalam berbagai macam rumah logam/plastik.
Bagaimana cara memesan?
1. Rentang suhu pengoperasian : ?
2. Aplikasi: ?
3. Bahan dan dimensi Rumah: ?
4. Spesifikasi elemen sensor : ?
(Misalnya: Jika elemen sensor adalah Termistor NTC, maka Resistansi pada 25 derajat adalah 10KOHM, Toleransi resistansi adalah ±1% ; Nilai Beta adalah 3950, Toleransi Beta adalah ±1%)
5. Pengukur dan panjang kabel
6. Bagaimana cara menangani ujung kabel? Pasang konektor atau dilucuti & ditinju? Jika memasang konektor, beri tahu kami nomor bagian konektor dan kami akan merekomendasikan yang sesuai.
7. Persyaratan khusus apa pun? Misalnya; Toleransi untuk beberapa titik suhu dll.
8. Perkiraan jumlah yang dibutuhkan
Catatan: Jika Anda dapat memberikan lembar data/gambar atau MPN terkenal, maka Anda tidak perlu memberikan info di atas.
Fitur
Stabilitas dan Keandalan yang Terbukti,
Solusi hemat biaya
Berbagai rumah dan selang logam dan plastik yang dirancang untuk aplikasi tertentu
Diisi dengan berbagai jenis resin untuk perlindungan sensor yang baik
Tersedia dengan jenis kabel khusus (kabel 2 inti atau terdampar dengan isolasi PVC, Silikon, Teflon atau Kynar, kabel dengan layar & lainnya), konektor dan perlengkapan lainnya
Memberikan perlindungan yang baik dari kondisi lingkungan
Kekuatan tegangan tinggi dan kekuatan dinamis yang terbukti
Berbagai karakteristik Resistansi/Suhu,
Dirancang untuk pengukuran, kontrol, dan kompensasi suhu
Aplikasi
Otomotif (Pendingin Udara, Kontrol/Manajemen Iklim Kabin,
Pemantauan Suhu Eksternal, Kursi yang Dipanaskan, Kemudi yang Dipanaskan
Roda, lainnya), Produk Konsumen, Instrumentasi
Oven Industri, Pancuran Listrik, HVAC dan Pendingin, Detektor Kebakaran, Kolam Renang dan Spa, Lainnya...
Tampilan produk populer

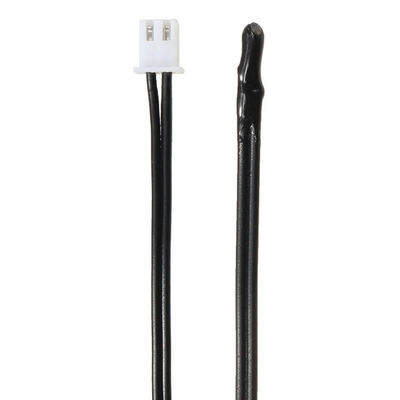

a.CWF1 Dikemas dengan resin epoksi
| Dimensi (mm) | Kode | S1 | S2 | S3 | S4 | Fungsi | Aplikasi utama |
 |
Dmax | 4 | 5 | 6 | 7 | Tahan lembab, waktu konstan kecil, respons cepat |
Rumah tangga penyejuk udara, dinginkan. |
| L1maks | 16 | 16 | 16 | 16 | |||
| Kabel | 28# | 26# | 24# | 22# | |||
| L2 | Akan diberitahukan | ||||||

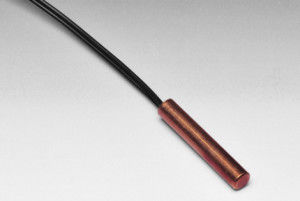

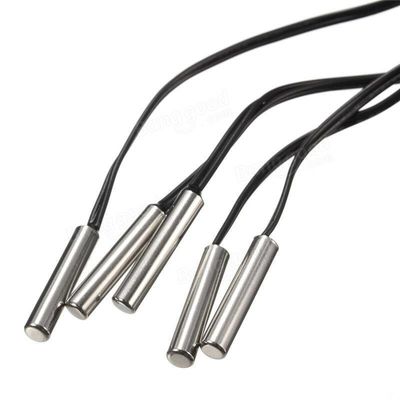

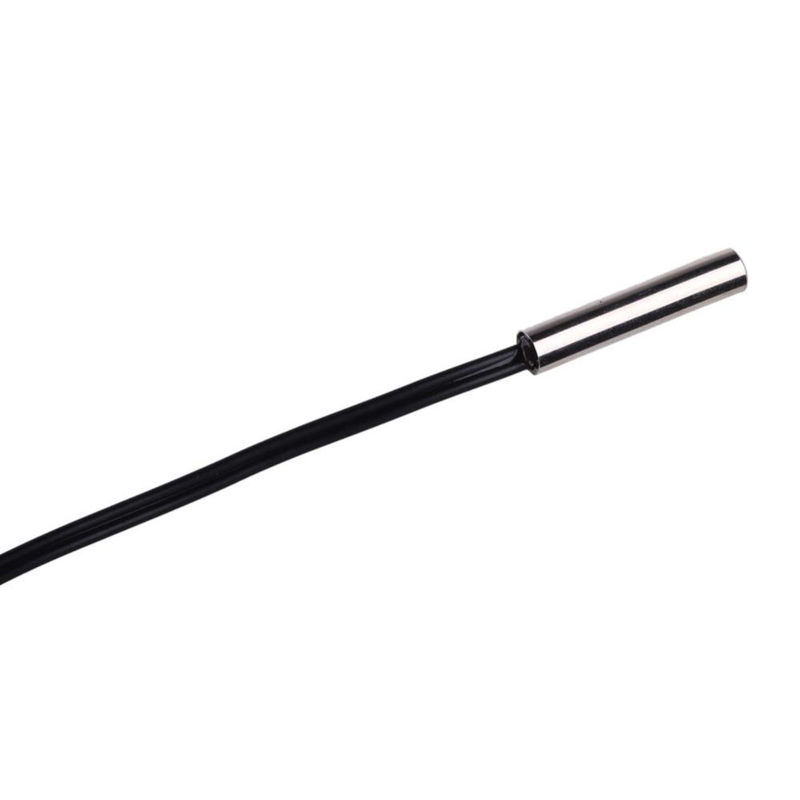

b.CWF2 Dikemas dengan aluminium, tembaga, baja tahan karat dll.
| Dimensi (mm) | Kode | S1 | S2 | S3 | S4 | S5 | S6 | S7 | Fungsi | Aplikasi |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Tahan lembab, koefisien besar, stabilitas yang sangat baik |
Rumah penyejuk udara rumah tangga mendinginkan pemanas |
| L1maks | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | Sesuai dengan kebutuhan pelanggan | |||||||||
c.CWF3 Dikemas dengan plastik
| Dimensi (mm) | Kode | S1 | S2 | S3 | S4 | Fungsi | Aplikasi |
|
D | 3.5 | 4 | 5 | 6 |
Tahan lembab, Koherensi yang sangat baik, tahan tegangan |
Rumah tangga, penyejuk udara, dinginkan. |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | Akan disarankan oleh pelanggan | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | Akan disarankan oleh pelanggan | ||||||

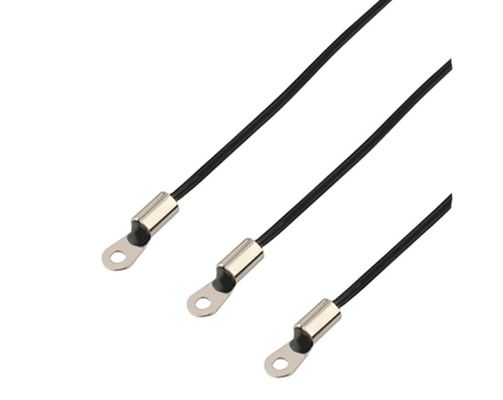

d CWF4 Ditambahkan lembaran logam tetap
| Dimensi (mm) | Fungsi | Aplikasi |
|
|
Itu bisa bertemu dengan dudukan yang berbeda persyaratan karena dimensi kelincahan |
Kipas kontrol, industri meter |

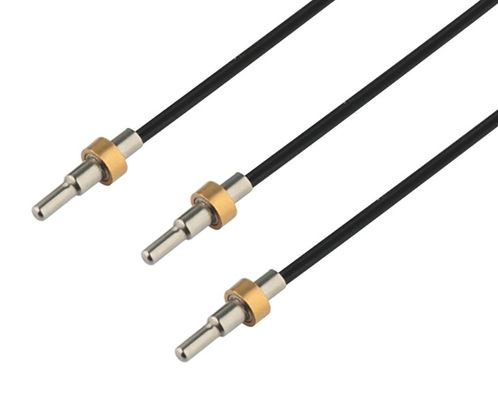

e CWF5 Bentuk khusus yang dikemas
| Dimensi (mm) | Fungsi | Aplikasi |
|
Waktu konstan kecil, respons cepat, stabilitas. |
Diterapkan di lingkungan suhu tinggi, pemanas, oven kopi, dll. |
Parameter Teknologi Utama
| Nomor bagian | Resistansi terukur R25 | Nilai B (25/50) |
Koefisien Disipasi.
|
Konstanta waktu termal | Suhu pengoperasian | ||
| Rentang KOhm | Toleransi % | (K) | Toleransi % | Mw/℃ | detik | ℃ | |
| CWF□□□3100 | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2.2 | ≤70 | -55~+125 |
| CWF□□□3270 | 0.2~20 | 3270 | |||||
| CWF□□□3380 | 0.5~50 | 3380 | |||||
| CWF□□□3470 | 0.5~50 | 3470 | |||||
| CWF□□□3600 | 1~100 | 3600 | |||||
| CWF□□□3950 | 5~100 | 3950 | |||||
| CWF□□□4000 | 5~100 | 4000 | |||||
| CWF□□□4050 | 5~200 | 4050 | |||||
| CWF□□□4150 | 10~250 | 4150 | |||||
| CWF□□□4300 | 20~1000 | 4300 | |||||
| CWF□□□4500 | 20~1000 | 4500 | |||||
Elemen Penginderaan-termistor NTC digunakan
Bengkel termistor NTC berkualitas tinggi dan berkinerja tinggi
Kami memiliki proses unik dan teknologi inti pemimpin dengan hak kekayaan intelektual milik peralatan bubuk keramik, dibuat dari chip, produksi batch otomatis NTC berkinerja tinggi.
Kami memiliki lebih dari 12 seri lini produksi otomatis termistor NTC berkinerja tinggi, produk memiliki keunggulan produksi besar, kualitas tinggi, koherensi yang baik, keandalan tinggi, selain itu dapat dibuat dari berbagai jenis sensor suhu NTC, juga dapat dipasok ke pabrik sensor NTC lainnya, dan diekspor dalam jumlah besar ke luar negeri.
|
|
|
|
|
|
Sensor suhu NTC -- sekilas di bengkel
Keuntungan dan karakteristik Sensor Suhu Otomatis
- Kami memiliki inti sensor suhu NTC -- set lengkap lini produksi dan teknologi inti hak kekayaan intelektual pro-prietary untuk termistor NTC pengukuran suhu berkinerja tinggi.
- Kami memiliki semua jenis elemen inti NTC dari sensor Suhu NTC -- termistor pengukuran suhu berkinerja tinggi adalah produksi sendiri, seri lengkap, keragaman struktural. Produk kami dapat memenuhi persyaratan pengukuran penglihatan di area suhu yang berbeda dari suhu rendah, suhu sedang dan rendah hingga suhu sedang-tinggi. Produk ini telah lulus banyak sertifikasi keselamatan domestik dan asing.
- Karakteristik resistansi dan suhu dapat memenuhi persyaratan pelanggan sepenuhnya, dan mendukung kenyamanan terbaik bagi pelanggan.
- Teknik manufaktur sensor suhu NTC yang matang, Produksi massal skala besar, produk memiliki kemampuan terbaik dari penyegelan isolasi, Tabrakan mekanis, ketahanan terhadap lentur, diatur dengan baik.
- Waktu termal kecil, respons cepat
- Multi kategori, seri lengkap, banyak jenis konfigurasi rumah, mudah dirakit
- Kami memiliki peralatan inspeksi tingkat tinggi yang melakukan proses inspeksi yang ketat dan normatif.
- Produk kami dengan presisi tinggi, keandalan tinggi, stabilitas tinggi, dapat dipertukarkan tinggi, kesamaan tinggi adalah yang terdepan di industri.
(Toleransi tertinggi dapat mencapai ±0.02℃) (Tingkat hanyut tahun ≤1‰)
Suhu pengoperasian dan lingkungan sensor suhu NTC tergantung pada kinerja spesifik elemen intinya dan kabel timah:
►Termistor NTC yang berbeda digunakan dalam sensor suhu NTC dengan suhu pengoperasian yang berbeda berikut:
Chip atau MF52A,MF51E,MF55: suhu tahan kelas 125℃, suhu sebenarnya tahan kelas 150℃
MF58: suhu tahan kelas 200℃, suhu sebenarnya tahan kelas 250℃
MF51: suhu tahan kelas 200℃, suhu sebenarnya tahan kelas 250℃
MF51 Khusus: suhu tahan kelas 250℃, suhu sebenarnya tahan kelas 300℃
Chip tanpa las: suhu tahan kelas 450℃, suhu sebenarnya tahan kelas 500℃
►Lingkungan pengoperasian
Di lingkungan suhu tinggi, kelembaban tinggi, dan korosi tinggi, kami sarankan untuk menggunakan termistor tipe tersegel kaca sebagai elemen inti. Dan tipe MF51 akan menjadi termistor NTC terbaik di lingkungan kelembaban tinggi.
►Pertimbangan desain dan prosedur sensor suhu:
1. Pilih bentuk sesuai dengan desain atau persyaratan perakitan pelanggan, dan konfirmasikan termistor.
2. Konfirmasikan elemen termistor dan bahan lainnya sesuai dengan kebutuhan pelanggan
3. Pilih resistansi, nilai B, dan toleransi yang sesuai
4. Pilih teknologi tahan lembab dan isolasi yang sesuai untuk memenuhi kebutuhan pelanggan
5. Pilih struktur enkapsulasi yang sesuai untuk memenuhi persyaratan kinerja ketahanan guncangan mekanis
6. Penuhi persyaratan khusus pelanggan.
Uji Keandalan
| Item Uji | Standar Uji | Metode uji | Persyaratan kinerja |
| Resistansi Daya Nol | IEC 60539-1 | Rendam sampel dalam bak suhu konstan pada 25℃±0.005℃, uji resistansi stabil |
Toleransi resistansi ±1%
|
| Nilai B | IEC60539-1 | Rendam sampel dalam bak suhu konstan pada 25℃,50℃(atau 85℃), uji resistansi stabil, dan hitung nilai B |
Toleransi resistansi ±1%
|
| Jatuh bebas |
IEC60068-2-32
|
Tinggi jatuh: 1.5±0.1m, Permukaan: Semen, 1 kali |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
| Isolasi |
IEC60539-1
|
Tekanan 500V pada uji resistansi isolasi selongsong isolasi |
>500MOhm
|
| Tegangan tahan | IEC60539-1 |
Tegangan tahan: 1500V/AC, Arus kebocoran:2mA Berlangsung: 60detik
|
Tidak ada kerusakan yang jelas
|
| Tegangan | IEC60068-2-21 |
Tarik kecepatan seragam di ujung, F>4.0KG (diminta oleh pelanggan)
|
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
| Getaran | Q/HBm 108-94 | Frekuensi uji: 10~500Hz, ayunan: 1.2mm percepatan: 30m/s2 Arah X,Y,Z Waktu:8Jam/arah |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
| Kelembaban dan panas yang stabil | IEC60068-2-78 | Suhu:40±2℃ Kelembaban:92-95%RH Waktu:1000±24Jam |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
| Konstanta waktu termal | EC60539-1 | Rendam dalam air 25℃, setelah keseimbangan termal, rendam dalam 85℃, resistansi mencapai 63.2%, hitung total waktu |
<10 detik
|
| Penyimpanan suhu tinggi | IEC60068-2-2 | Suhu:125℃±5℃ Waktu: 1000±24Jam | Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Kejutan dingin dan termal | IEC60068-2-14 |
-40℃~+125℃ T1:30 menit Waktu siklus:1000
|
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
| Eksperimen ketukan | IEC60068-2-77 |
Percepatan:250m/s2 Denyut berlangsung: 6ms Waktu ketukan: 1000 Waktu pemulihan: 2 Jam
|
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
| Penyimpanan suhu rendah | IEC60068-2-1 |
Suhu: 40±2℃ Waktu: 1000±24Jam
|
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
| Semprotan garam | IEC60068-2-11 | Suhu: 35±2℃ Jam pengumpulan: 1.0mL~2.0mL Waktu: tentukan sesuai permintaan sebenarnya |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1%
|
Pengantar peralatan uji dan inspeksi
|
|
|
|
Nama: Ruang Kejutan Termal Tinggi/Rendah Fungsi: uji produk tahan ruang kejutan termal tinggi/rendah |
Nama : Ruang suhu dan kelembaban konstan Fungsi: uji keadaan penyimpanan produk di bawah kelembaban dan panas yang stabil |
|
|
|
|
Nama : Peralatan uji getaran Fungsi : uji efek pada produk selama transportasi yang dihasilkan oleh frekuensi dan amplitudo getaran |
Nama : Mesin uji semprotan garam Fungsi: Uji ketahanan produk terhadap oksidasi, korosi |
|
|
|
Nama : Analisis ukuran partikel laser Fungsi : Analisis bahan ukuran partikel laser |
Nama : Oven kering vakum & suhu tinggi Fungsi : uji penuaan suhu tinggi |
|
|
|
Nama : Analisis spektrum Fungsi : analisis kandungan zat berbahaya dari produk |
Nama : Pengukur ketebalan elektrolitik Fungsi : Digunakan untuk menguji ketebalan lapisan bahan mentah |
|
|
|
Nama : Instrumen bak oli suhu konstan Fungsi : uji suhu sekitar pada resistansi titik konstan (toleransi ±0.002℃) |
Nama : Cekungan uji presisi suhu rendah Fungsi : Uji suhu pada resistansi titik konstan selama -70℃~0℃ (toleransi ±0.01℃) |
|
|
|
Nama : Catu daya tegangan konstan dan arus konstan DC (arus tinggi) Fungsi : Uji Kurva U-I |
Nama : Penyortir termistor presisi tinggi Fungsi : Uji resistansi termistor |
|
|
|
Nama : Instrumen pengujian disipasi dan konstanta waktu termal Fungsi : Uji disipasi dan konstanta waktu termal |
Nama : Penguji Dampak NTC Fungsi : Uji kapasitas impuls yang dapat ditahan produk |
|
|
|
Nama : Instrumen uji tegangan tahan Fungsi : Uji tegangan tahan isolasi |
Nama : Catu daya tegangan konstan DC Fungsi : Uji konsumsi daya terukur |
|
|
|
Nama : Proyektor Fungsi : Uji tampilan luar dan struktur dalam |
Nama : Instrumen laju perpanjangan Fungsi : Uji laju perpanjangan timah |
|
|
|
Nama : Mesin uji penuaan kelebihan beban Fungsi : Uji penuaan listrik produk pengukuran suhu |
Nama : Meja percobaan kimia Fungsi : Pencampuran kimia |
|
Nama : Tahap penuaan Fungsi : Uji keandalan penuaan produk |
