Jenis Kombinasi Perangkat Perlindungan Lonjakan 760V 27mm 25kA
Detail produk:
Tempat asal: | Dongguan Cina |
Nama merek: | Uchi |
Sertifikasi: | CE / SGS / ISO9001 |
Nomor model: | OBV-I25 |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 200 buah |
---|---|
Harga: | Negotiate |
Kemasan rincian: | paket ekspor / Negosiasi |
Waktu pengiriman: | 5-15 Hari Setelah Pembayaran |
Syarat-syarat pembayaran: | T/T, L/C, Western Union |
Menyediakan kemampuan: | 60000 buah per bulan |
Informasi Detail |
|||
uc: | 760V | Kondisi: | 100% Asli |
---|---|---|---|
SertifikasiCE,CQC: | CE / CQC / SGS | Suhu Lingkungan: | (-25℃~+60) |
Indikator Status: | Green-OK; Hijau-OK; red-FAIL merah-GAGAL | Waktu respons (LN): | 25ns |
Peringkat perlindungan: | IP 20 | Dalam (8/20μS): | 25KA |
Iimp(10/350μs): | 25KA | Penangkal Petir: | Kelas 1-4 |
Ke atas: | 1.5KV | Ukuran: | 27mm |
Cahaya Tinggi: | Perangkat Perlindungan Surge 27mm,Perangkat Perlindungan Surge 760V,Perangkat SPD Tipe Kombinasi |
Deskripsi Produk

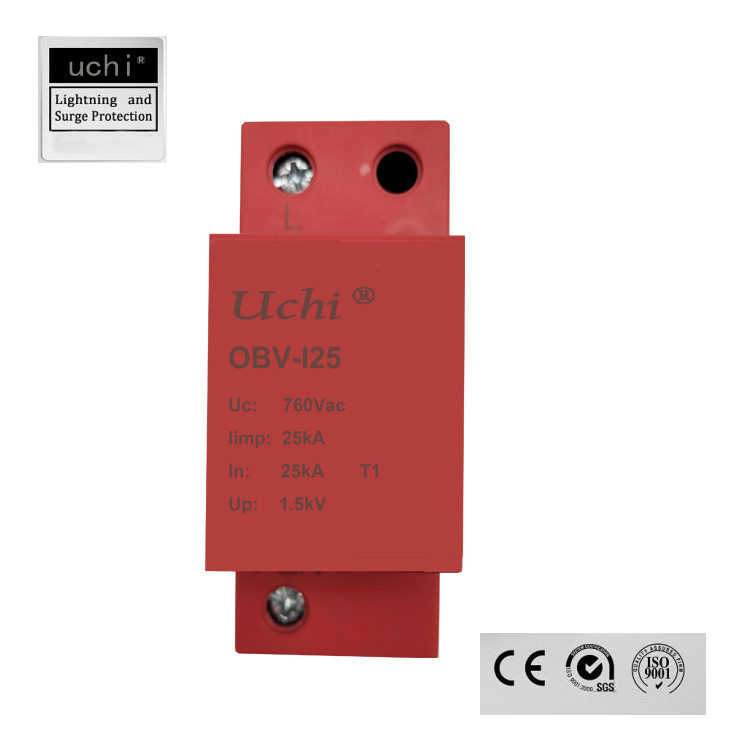

Perangkat Perlindungan Surge 760V 27mm Dengan Kapasitas Saat Ini 25kA
OBV-I25:
Uc (tegangan operasi kontinu maksimum) | 760V |
Iimp(arus pelepasan impuls untuk pengujian kelas I) | 25KA |
Di(arus pelepasan nominal untuk uji kelas II) | 25kA |
Ke atas(tingkat perlindungan tegangan) | 1.5kv |
waktu merespon | 100ns |
Indikasi penurunan sinyal | di luar pekerjaan, di tempat ganti |
Bahan Perumahan | Bahan termoplastik merah |
Perumahan kelas pemadam sendiri | UL94_V0 |
Kisaran suhu | -40℃+80 |
kisaran kelembaban | 5%95% |
elevasi | 3000m |
Metode menghubungkan kawat | beberapa (Hubungkan Secara Paralel) |
Dimensi Benang | 1.5mm235mm2 |
Metode pemasangan | Instalasi rel standar 35mm |
AKU P(tingkat perlindungan kandang) | IP20 |
Fitur Produk:
tipe kombinasi SPD
Pelindung lonjakan fase tunggal ukuran terkecil dari Iimp: 25KA
hanya lebar 27mm, menghemat ruang;
Teknologi celah udara logam tertutup, celah pelepasan pemicu elektronik energi tinggi, dengan kemampuan untuk memblokir aliran terus menerus
Residu keluaran rendah;
waktu respons cepat (≤100ns);
tingkat perlindungan tegangan lebih rendah 1.5kV
Karakteristik SPD tipe kombinasi:
1. tekanan sisa yang lebih rendah
dapat mengurangi tegangan lonjakan di atas 6kV menjadi kurang dari 2 kali dari tegangan kerja maksimum sistem pada satu waktu, pelindung lonjakan tiga fase dapat mengurangi hingga 800V, dan fase tunggal dapat mengurangi hingga kurang dari 600V
2. Perlindungan dan integrasi penuh
Jenis kombinasi SPD memenuhi persyaratan perlindungan mode diferensial dan mode umum pada saat yang sama, dan memiliki perlindungan antara fase dan saluran.
3, tiga lapisan efisiensi penyaringan arus besar
Desainnya menggunakan fungsi penyaringan arus tinggi multi-layer: lapisan pertama, sejumlah varistor dan tabung pelepasan masing-masing disusun dalam matriks, dan kemudian dihubungkan secara seri untuk memenuhi persyaratan aliran maksimum;lapisan kedua, varistor dan tabung pelepasan masing-masing diatur dalam matriks untuk memperkuat dan memastikan stabilitas kapasitas aliran;Lapisan ketiga menggunakan beberapa varistor secara paralel dengan dioda transien, dan kemudian seri, terutama menggunakan keuntungan dari waktu respons yang cepat dari dioda transien
4. Waktu respons yang singkat
Waktu respons pelindung gelombang komposit umumnya kurang dari 5ns, dan beberapa hanya 1ns.
5. Arus kebocoran nol:
Jenis kombinasi SPD mengadopsi sirkuit pelepasan varistor, tabung pelepasan gas, dan kombinasi dioda transien.Tabung pelepasan keramik memainkan peran sakelar di dalamnya, yang secara efektif memblokir arus bocor varistor, sehingga arus bocornya nol.
6, lebih dari saat ini, lebih dari perlindungan suhu:
Jenis kombinasi SPD adalah sirkuit mode kontrol suhu dan arus, blok overheating melalui sekering suhu.Ketika arus lebih mengarah ke komponen pelindung lonjakan arus listrik terjadi ledakan atau pemanasan sendiri, dapat memutuskan sambungan pelindung lonjakan arus listrik dan jaringan listrik tepat waktu, efektif dan cepat.Kontrol suhu elektronik lebih dari 10 kali lebih cepat daripada respons mekanis.
7. Instalasi mudah
Jenis kombinasi SPD menerobos keterbatasan modular tradisional dalam instalasi.Ini dapat dipasang pada rel panduan 35mm, juga dapat dipasang dalam berbagai kondisi dan arah yang berbeda.
