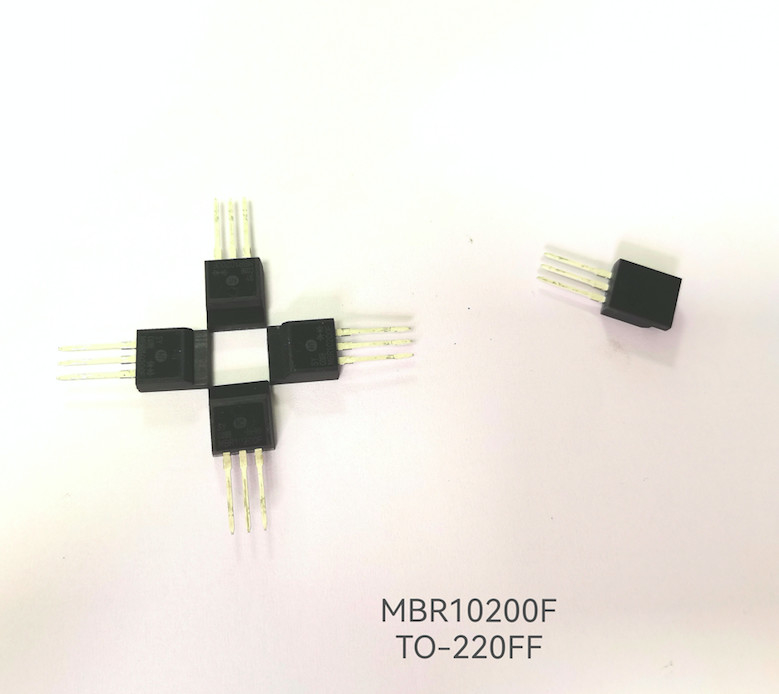

Struktur Katoda Umum Schottky Diode Untuk Aplikasi Proteksi Polaritas
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | Uchi |
| Sertifikasi: | CE / RoHS / ISO9001 / UL |
| Nomor model: | MBR10200 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | perundingan |
|---|---|
| Harga: | Negotiation |
| Kemasan rincian: | Paket ekspor / Negosiasi |
| Waktu pengiriman: | perundingan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 2000000 per bulan |
|
Informasi Detail |
|||
| Jenis: | Dioda Schotky | Fitur: | produk RoHS |
|---|---|---|---|
| Jenis Paket: | Melalui lubang | Max. Maks. Forward Current Maju Arus: | 30A, 30A |
| Maks. Tegangan Maju: | 0,9V, 0,9V | Maks. Tegangan Balik: | 200V |
| Cahaya Tinggi: | Struktur Katoda Umum Dioda Schottky,Perlindungan Polaritas Dioda Schottky,30A Melalui Dioda Lubang |
||
Deskripsi Produk
Struktur Katoda Umum Schottky Diode Untuk Aplikasi Proteksi Polaritas
MBR10200.pdf
Dioda Schottky adalah perangkat logam-semikonduktor yang terbuat dari logam mulia (emas, perak, aluminium, platina, dll.) A sebagai elektroda positif dan semikonduktor tipe-N B sebagai elektroda negatif, dan penghalang potensial yang terbentuk pada permukaan kontak keduanya memiliki karakteristik penyearah.Karena ada sejumlah besar elektron dalam semikonduktor tipe-N dan hanya sejumlah kecil elektron bebas dalam logam mulia, elektron berdifusi dari B dengan konsentrasi tinggi ke A dengan konsentrasi rendah.Jelas, tidak ada lubang pada logam A, dan tidak ada difusi lubang dari A ke B. Saat elektron terus berdifusi dari B ke A, konsentrasi elektron pada permukaan B berangsur-angsur berkurang, dan kenetralan listrik permukaan dihancurkan. , sehingga membentuk penghalang potensial, dan arah medan listriknya adalah B→A.Namun, di bawah aksi medan listrik, elektron di A juga akan menghasilkan gerakan melayang dari A→B, sehingga melemahkan medan listrik yang terbentuk akibat gerakan difusi.Ketika daerah muatan ruang dengan lebar tertentu terbentuk, gerakan hanyutan elektron yang disebabkan oleh medan listrik dan gerakan difusi elektron yang disebabkan oleh perbedaan konsentrasi mencapai keseimbangan relatif, membentuk penghalang Schottky.
Fitur
1. Struktur katoda umum
2. Kehilangan daya rendah, efisiensi tinggi
3. Suhu Persimpangan Operasi Tinggi
4. Cincin pelindung untuk perlindungan tegangan berlebih, Keandalan tinggi
5. Produk RoHS
Aplikasi
1. Saklar frekuensi tinggi Catu daya
2. Dioda wheeling gratis, aplikasi perlindungan Polaritas
KARAKTER UTAMA
|
JIKA(AV) |
10(2×5)A |
|
VF(maks) |
0,7V (@Tj=125°C) |
|
Tj |
175 °C |
|
VRRM |
100 V |
PESAN PRODUK
|
Model |
Menandai |
Kemasan |
|
MBR10100 |
MBR10100 |
KE-220C |
|
MBRF10100 |
MBRF10100 |
KE-220F |
|
MBR10100S |
MBR10100S |
KE-263 |
|
MBR10100R |
MBR10100R |
KE-252 |
|
MBR10100V |
MBR10100V |
KE-251 |
|
MBR10100C |
MBR10100C |
KE-220 |
PERINGKAT MUTLAK (Tc=25°C)
|
Parameter |
Simbol |
Nilai |
Satuan |
||
|
Tegangan balik puncak berulang |
VRRM |
100 |
V |
||
|
Tegangan pemblokiran DC maksimum |
VDC |
100 |
V |
||
|
Arus maju rata-rata |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
per perangkat
per dioda |
JIKA(AV) |
10 5 |
A |
|
Lonjakan arus maju non berulang 8,3 ms gelombang setengah sinus tunggal (JEDECMethod) |
IFSM |
120 |
A |
||
|
Suhu persimpangan maksimum |
Tj |
175 |
°C |
||
|
Kisaran suhu penyimpanan |
TSTG |
-40~+150 |
°C |
||
