DESKRIPSI Umum Fitur The EC4304 is a high-efficiency continuous mode inductive step-down converter which drives N-channel MOSFET and it is designed for driving single or multiple series connected LEDs from a voltage source higher than the LED voltage. Ini beroperasi dari pasokan masukan antara 7V dan 40V dan menyediakan dan eksternal disesuaikan output arus ke 1A yang tergantung pada tegangan pasokan dan komponen eksternal.EC4304 ini termasuk saklar output dan sirkuit penginderaan arus output sisi tinggi, yang menggunakan resistor eksternal untuk mengatur arus output. Pin ADJ akan menerima tegangan DC atau bentuk gelombang PWM.Ini akan memberikan baik arus keluar terus menerus atau gerbang tergantung pada frekuensi kontrol. Komponen filter PWM berisi pengaturan waktu start-soft naik. Waktu soft-start dapat ditingkatkan dengan menggunakan kapasitor eksternal dari pin ADJ ke tanah.2V atau lebih rendah ke pin ADJ mematikan output dan beralih perangkat ke keadaan siaga arus rendah. ️Bekerja dari 7V sampai 40V Supply Voltage️Switch NDMOS 40V internal️Listrik output 1A️Single Pin On/Off dan Brightness Control Menggunakan DC Voltage atau PWM️EC4304 sampai 95% Efisiensi️Keakuratan arus LED yang khas +/- 5%️Input di bawah Voltage Lockout️SOT23-5L,DFN 3x3 8L,Paket SOT89-5L️Memenuhi RoHS dan Bebas Halogen Aplikasi️Pencahayaan LED Otomotif️Pencahayaan LED bertenaga tinggi️Penunjuk dan pencahayaan darurat️Pencahayaan Arsitektur️Lampu Industri Tegangan Rendah️Tanda-tanda dan Pencahayaan LED Dekoratif

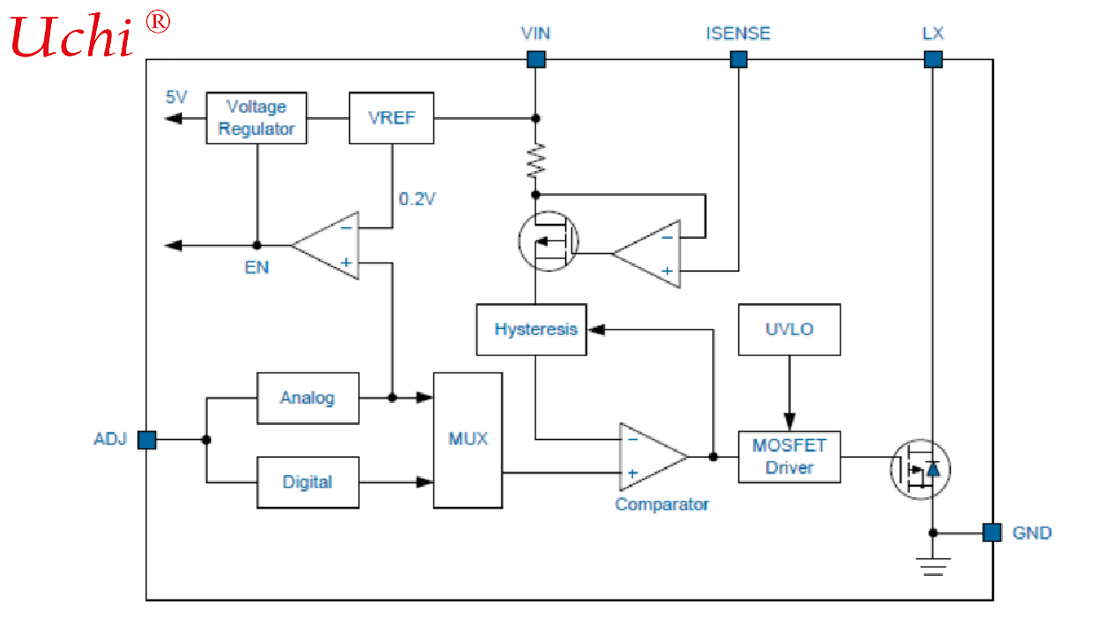

Deskripsi FungsiEC4304 adalah konverter step-down induktif modus terus menerus yang sederhana dan efisien.Sebuah resistor sensasi arus sisi tinggi mengatur arus output dan input redup PWM khusus memungkinkan redup LED berdenyut di berbagai tingkat kecerahanSebuah skema sensing arus highside dan sirkuit pengaturan arus on-board meminimalkan jumlah komponen eksternal yang diperlukan sambil memberikan arus LED dengan akurasi + 5%.menggunakan resistor sensasi 1%.Mengatur arus outputPerangkat ini berisi filter low pass antara pin ADJ dan komparator ambang batas dan resistor pembatas arus internal antara ADJ dan tegangan referensi internal.Hal ini memungkinkan pin ADJ untuk overdriven dengan baik DC atau sinyal pulsa untuk mengubah VSENSE beralih ambang dan menyesuaikan arus outputRincian tentang berbagai mode penyesuaian arus keluar diberikan dalam bagian aplikasi dengan: Nilai arus keluar adalah 1A pada 0,1Ω (0,5A pada 0.2Ω) dan ini adalah arus keluar yang dihitung ketika terminal ADJ adalah 1.25V mengambang.Mode PenutupanMengambil pin ADJ ke tegangan di bawah 0,2V selama lebih dari sekitar 100μs akan mematikan output, dan arus pasokan akan turun ke tingkat standby rendah nominal 20μA.Soft StartPerangkat ini memiliki built-in soft-start action karena penundaan melalui filter PWM. Kondensator eksternal dari pin ADJ ke tanah akan memberikan penundaan soft-start tambahan,dengan meningkatkan waktu yang dibutuhkan untuk tegangan pada pin ini untuk naik ke ambang menyalakan dan dengan memperlambat tingkat kenaikan tegangan kontrol di input komparatorTanpa kapasitor eksternal, waktu yang dibutuhkan untuk output mencapai 90% dari nilai akhir adalah sekitar 500μs.Perlindungan LED sirkuit terbuka inherenJika koneksi ke LEDs adalah sirkuit terbuka, kumparan terisolasi dari pin LX dari chip, sehingga chip tidak akan rusak.di mana EMF belakang dapat merusak saklar internal dengan memaksa pembuangan di atas tegangan pemecatannya.
