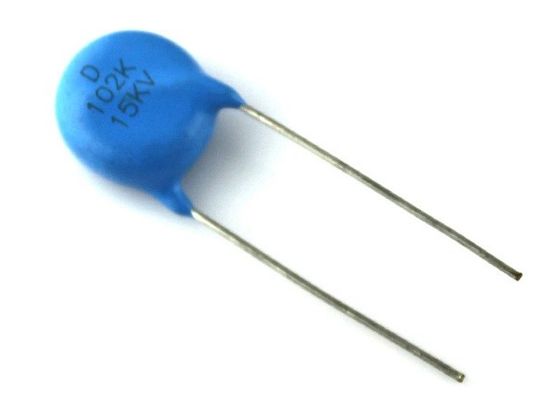

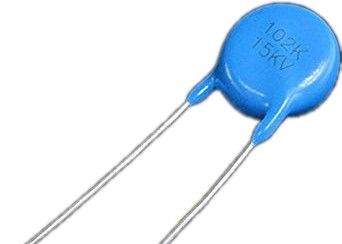

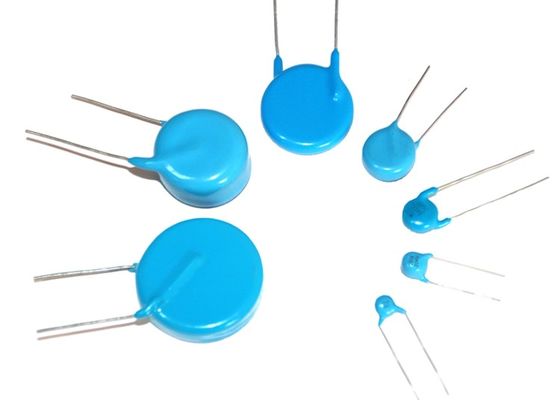

Murata Electronics Keramik Disk Kondensator
Detail produk:
| Nama merek: | UCHI |
| Nomor model: | CT81-15KV-D19-F12.5-102K |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100PCS |
|---|---|
| Harga: | 0.35~0.5 USD/Pieces |
| Kemasan rincian: | MASSAL |
| Waktu pengiriman: | Stok untuk jumlah kecil |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000, 000pcs per bulan |
|
Informasi Detail |
|||
| Kategori Produk: | Kapasitor Cakram Keramik | Kapasitansi: | 1000PF |
|---|---|---|---|
| Peringkat Tegangan DC: | DC 15KV | Toleransi: | 10% |
| Diameter: | 18mm | Jarak timbal: | 12,5mm |
| Suhu Operasional: | -25~+85C | Gaya Penghentian: | Radial |
| Kapasitansi - nF: | 1nF | Kapasitansi - uF: | 0,001uF |
| Satuan berat: | 6 gram | Koefisien Suhu: | +/- 1000 PPM/C |
| Menyoroti: | kapasitor keramik cakram,kapasitor film tegangan tinggi,kapasitor cakram keramik tegangan tinggi |
||
Deskripsi Produk
Murata Electronics DHR4E4C102K2FB Kapasitor Keramik Tegangan Tinggi silang 1000pF +/-10% DC15k volt
Sekitar N4700 keramik
Y5T adalah kinerja yang lebih baik dari Keramik Umum Kelas II.
+22/-33% dari -25°C sampai +85°C. Faktor disipasi kurang dari 1%, resistensi isolasi lebih dari 100000MΩ.
Sifat dielektrik keramik
| Tidak, tidak. |
Keramik |
Suhu operasiRang ((°C) |
Isolasi |
Dissipasi |
Suhu |
| 1 |
Y5T |
-25/+85 | 100000 | 00,2% | +/-28% |
Dimensi & Gaya Utama
◆Rating Standar:
Tahan tegangan ≥ 1,5 kali tegangan nominal ((dalam minyak)
| Tidak, tidak. | Nomor Bagian |
Keramik |
Berkualitas |
Kapasitas | Dimensi ((mm) | ||||
| C | TOL. | D | T | F | d | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ± 10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆Fitur
*faktor disipasi rendah 1% pada 1 KHZ
* Frekuensi tinggi ≥100KHZ
*Arus tinggi ≥15mA
*Tegangan tinggi ≥45KVDC
*Resistensi isolasi tinggi ≥100000MΩ
*Umur panjang ≥10 tahun
* Kerugian rendah, Stabilitas tinggi
* Kapasitas tinggi dalam ukuran kecil
*Sumber radial
*Kondensator keramik satu lapisan
*Kelebihan tahan panas, tahan kelembaban dan tegangan kekuatan tinggi.
*Dilapisi dengan resin epoksi tahan api.
◆Aplikasi
*Sumber daya tegangan tinggi;
*gas laser, generator pulsa tegangan tinggi
* Peralatan sinar-X
*Grid cerdas
*Industri
* Militer
*Lampu Xenon HID, Lampu Xenon HID, Lampu Xenon HID, (VT) Transformer Tegangan, (PT) Transformer Potensial, Transformer Tegangan Tinggi, Transformer Tegangan Luar,Power Inverter Pengubah Tegangan, Transformer Tegangan Konstan, Power Converter, Transformer Tegangan, Voltage Converter, Power Converter Inverter Transformer,
* TV berwarna double dan triple
*Sumber daya DC tegangan tinggi (PPC, peralatan sinar-X, pembersih udara, laser, dll.)
*Tuning kapasitor dalam sirkuit fokus untuk tampilan
PRECAUTION
(1) Selama transportasi dan penyimpanan
• Jangan mengangkut atau menyimpannya di tempat kondensator akan terkena suhu tinggi atau kelembaban tinggi.
• Jangan terkena gas beracun seperti H2SO4, HCL atau HNO3.
• Hindari benturan yang berlebihan seperti yang disebabkan oleh jatuh.
(2) Selama operasi
• Hindari kontak dengan elektrolit seperti keringat. Jangan sentuh dengan tangan kosong.
• Hindari benturan yang berlebihan seperti yang disebabkan oleh jatuh.
• Jangan gunakan solder pada terminal stud.
• Jangan mengoperasikan kembali terminal.
(3) Penggunaan
• Ketika kondensator digunakan untuk pulsa kecepatan tinggi seperti dengan laser, pastikan bahwa
Tegangan (peak-to-peak volt-age) berada dalam spesifikasi nominal kapasitor.
•Pastikan bahwa kondensator tidak terkena panas radiasi dari ruang atau trafo.
