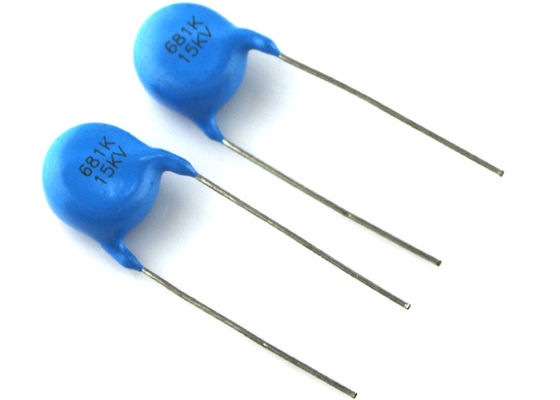

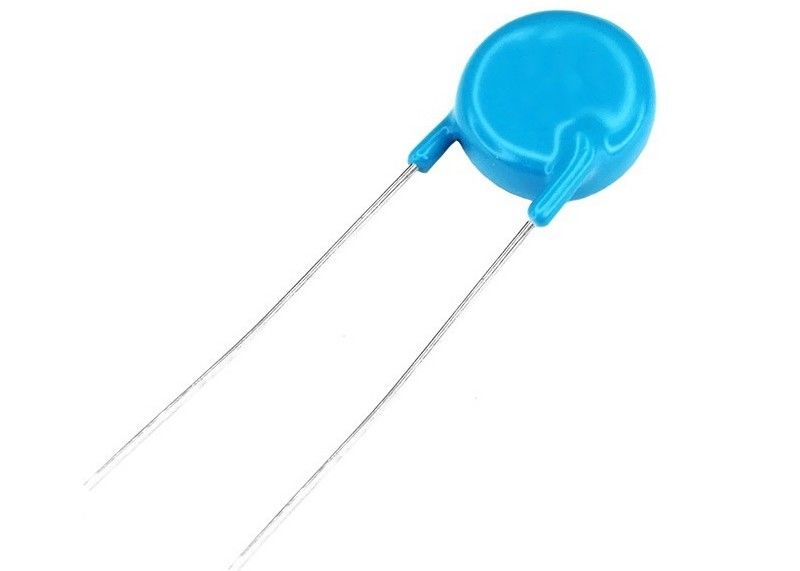

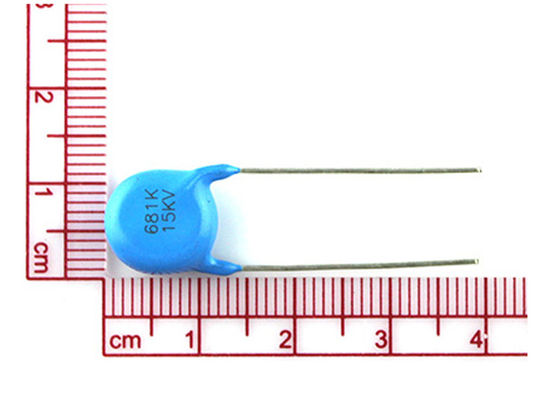

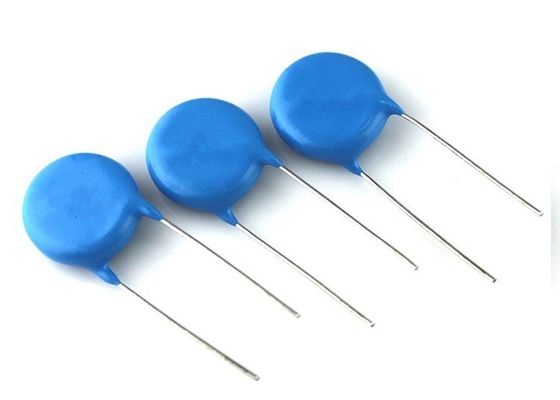

680pF 15000 Volt Keramik Disc Kondensator

Murata DHR4E4C681K2BB Persamaan Tujuan Umum Kondensator Disk Keramik Tegangan Tinggi 680pF 15000Volts 10%

■Fitur

1Ukuran kecil.
2Sangat tahan panas, tahan kelembaban dan tinggi
tegangan kekuatan dielektrik.
3. Dilapisi dengan resin epoksi tahan api.

4.20 kV tegangan nominal tersedia atas permintaan
• Kerugian rendah
• Kapasitas tinggi dalam ukuran kecil
• Stabilitas tinggi
• Saluran radial
• Kondensator keramik satu lapisan

■Aplikasi

1. TV berwarna double dan tripler
2. catu daya tegangan tinggi DC (PPC, sinar-X
peralatan, pembersih udara, laser, dll.)
3. Tuning kapasitor dalam sirkuit fokus untuk tampilan

• TV dan monitor • SMPS • DC dan pulsa tegangan tinggi • Peralatan sinar-X

Desain

Kondensator terdiri dari cakram keramik yang kedua sisinya dilapisi perak.Kondensator dapat dilengkapi dengan kabel lurus dengan jarak lead 0.375" (9.5 mm), 0.500" (12.7 mm) atau 0.750" (19.2 mm). Lapisan terbuat dari resin epoksi tahan api sesuai dengan UL 94 V-0

■Contoh

■Kapten sementara, Char.

Aplikasi menurut Seri

• DE1: Produk yang disertifikasi dengan standar keselamatan
• DE2: Produk yang disertifikasi dengan standar keselamatan
• DE6: Produk bersertifikat standar keselamatan, Otomotif
• DEA: Produk tujuan umum
• DEB: Produk tujuan umum
• DEC: Produk tujuan umum
• DEF: Inverter lampu latar LCD
• DEH: Produk tujuan umum
• DEJ: Sesuai dengan undang-undang keselamatan Jepang
• DES: Produk tujuan umum

Fitur-fitur berdasarkan Seri

• DE1: IEC60384-14 Kelas X1/Y1
• DE2: IEC60384-14 Kelas X1/Y2
• DE6: IEC60384-14 Kelas X1/Y2 untuk mobil
• DEA: Tipe kehilangan rendah yang dijamin suhu tinggi (tipe pembangkit panas rendah untuk kompensasi suhu)
• DEB: Jenis timah dengan konstanta dielektrik tinggi
• DEC: Tegangan nominal DC6.3kV
• DEF: Untuk kapasitor balast dari inverter lampu latar LCD
• DEH: Jaminan suhu tinggi tipe kerugian rendah
• DEJ: Berdasarkan Undang-Undang Keamanan Peralatan Listrik dan Bahan Jepang
• DES: Tipe kehilangan rendah yang dijamin suhu tinggi (generasi panas rendah)

Seri DE dari Murata menawarkan kapasitor keramik bersertifikat tegangan tinggi dan standar keamanan.kopling primer-sekunder pada catu daya switching, sirkuit pulsa frekuensi tinggi, sirkuit resonansi horisontal, dan sirkuit pencabutan untuk catu daya.

Sekarang Tersedia! Murata telah meluncurkan kapasitor keramik bersertifikat keamanan kelas IEC 60384-14*1Y1*2 untuk catu daya profil rendah.Kondensator ini ideal untuk semua catu daya AC-DC beralih di mana profil rendah dicari untuk peralatan AV kompak, pencahayaan LED, atau peralatan 1U*3 yang dipasang di rak.

■!Hati-hati (Rating)

Ketika kapasitor DC-rated akan digunakan dalam sirkuit AC atau arus bergelombang, pastikan untuk mempertahankan nilai Vp-p dari tegangan yang diterapkan atau Vo-p yang mengandung bias DC dalam kisaran tegangan nominal.Ketika tegangan diterapkan pada sirkuit, mulai atau berhenti dapat menghasilkan tegangan yang tidak teratur untuk periode transit karena resonansi atau beralih.Pastikan untuk menggunakan kapasitor dengan rentang tegangan nominal yang mencakup tegangan yang tidak teratur

2.Suhu operasi dan panas yang dihasilkan sendiri

Jaga suhu permukaan kondensator di bawah batas atas rentang suhu operasi nominalnya.Ketika kondensator digunakan dalam arus frekuensi tinggi, arus pulsa atau arus serupa, dapat menghasilkan panas sendiri karena kehilangan dielektrik.Tagihan tegangan yang diterapkan harus sedemikian rupa sehingga panas kondensator yang dihasilkan sendiri berada dalam 10 °C pada suhu atmosfer 25 °CSaat pengukuran, gunakan termokopel dengan kapasitas termal kecil-K ø0,1 mm dalam kondisi di mana kondensator tidak terpengaruh oleh panas radian dari komponen lain atau fluktuasi lingkungan sekitarnya.Panas yang berlebihan dapat menyebabkan kerusakan karakteristik dan keandalan kapasitor. (Jangan pernah mencoba untuk melakukan pengukuran dengan kipas pendingin yang berjalan. Jika tidak, pengukuran yang akurat tidak dapat dijamin.)

Kegagalan untuk mengikuti peringatan di atas dapat menyebabkan, dalam kasus terburuk, sirkuit pendek dan menyebabkan asap atau dispersi parsial ketika produk digunakan.

■ Perhatian (Kondisi Penyimpanan dan Operasi)

Lingkungan operasi dan penyimpanan

Lapisan isolasi kondensator tidak membentuk segel yang sempurna; oleh karena itu jangan menggunakan atau menyimpan kondensator di atmosfer korosif, terutama di mana gas klorida, gas sulfida, asam, alkali,garam atau sejenisnya adaKondensator dirancang untuk digunakan dalam media isolasi, seperti resin epoksi, minyak silikon, dll.Harus ada 3mm atau lebih dari media isolasi untuk setiap arah kondensator. Sebelum membersihkan, ikatan, atau cetakan produk ini, memverifikasi bahwa proses ini tidak mempengaruhi kualitas produk dengan menguji kinerja yang dibersihkan,produk yang diikat atau dibentuk dalam peralatan yang dimaksudkanSimpan kondensator di tempat yang suhu dan kelembaban relatifnya tidak melebihi -10 sampai 40 derajat Celcius dan 15 sampai 85%.Gagal Mengikuti Peringatan di Atas Bisa Mempengaruhi, Dalam kasus terburuk, dalam sirkuit pendek dan menyebabkan fuming atau dispersi parsial ketika produk digunakan.
