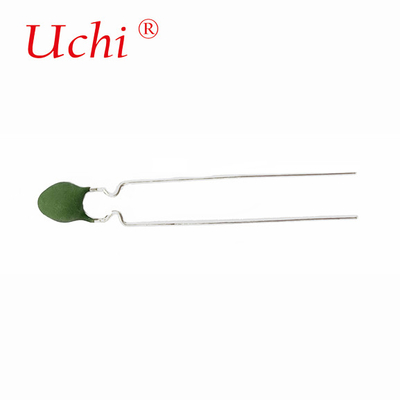

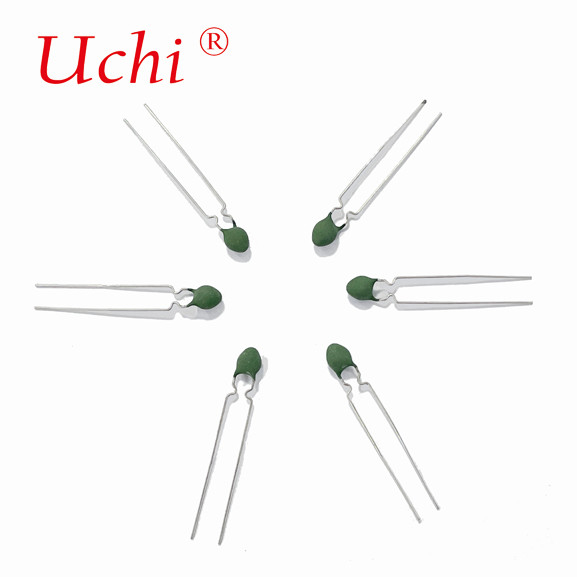

PTC MZ21-332 PTC THERMISTOR untuk OVERCURRENT LIMITER
Detail produk:
| Tempat asal: | UL, SGS, ROHS |
| Nama merek: | UCHI |
| Sertifikasi: | UL,SGS,ROHS |
| Nomor model: | PTC-MZ21-332 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Waktu pengiriman: | 7 hari kerja |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, Uang gram |
| Menyediakan kemampuan: | 600.000.000PCS Per Bulan |
|
Informasi Detail |
|||
| Menyoroti: | Ptc Thermistor Untuk Overcurrent Limiter,overcurrent limiter Ptc thermistor |
||
|---|---|---|---|
Deskripsi Produk
PTC MZ21-332 PTC THERMISTOR untuk OVERCURRENT LIMITER
Deskripsi
Kasus tipe Posi-R ini sangat cocok untuk motor mulai di AC.
Resistensi PTC Thermistor (LPTC) linear meningkat dengan kenaikan suhu dalam linearitas, menampilkan koefisien suhu positif hampir linier di seluruh rentang suhu mereka,cocok dalam sistem pengukuran dan kontrolKarena bahan konstruksi terutama adalah silikon monokristalin semikonduktor, juga disebut sensor suhu silikon, termistor silikon,kadang-kadang disebut silistorKarena koefisien suhu positif, sensor suhu silikon menunjukkan operasi yang aman ketika sistem terlalu panas.Jadi sensor suhu silikon sangat dapat diandalkan dan memiliki umur operasional yang sangat panjangPaket kaca tertutup hermetis, aksial memimpin, 2 kabel, dapat beroperasi dalam suhu tinggi dan lingkungan kelembaban. termistor PTC linier dalam dimensi kecil, kedapatan,nyaman untuk instalasi otomatis.
Aplikasi
· Peralatan kontrol otomatisasi industri.
· Deteksi dan kompensasi suhu peralatan rumah tangga.
· Sirkuit presisi dan kompensasi suhu osilator kristal.
· Kompensasi suhu perangkat semikonduktor silikon.
· Kompensasi suhu amplifier instrumentasi.
· Kompensasi suhu konverter A/D. · Kontrol waktu motor mikro.
· Deteksi dan kontrol suhu mobil.
· Deteksi dan kontrol suhu peralatan medis.
· Aplikasi termistor PTC linier juga mencakup transmisi, minyak mesin dan cairan pendingin, sistem pemanas, perlindungan terhadap overheating, amplifier, catu daya, transduser, telemetri, komputer,amplifier magnetik, termometri, meteorologi, pengaturan suhu dan perlindungan terhadap suhu tinggi.
Spesifikasi
1Nama bagian:PTC MZ21-332
2Spesifikasi Penampilan
2-1,Dimensi (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±0.05 |
| F | 5.0±0.5 |
| L1max | 6.0 |
| L2menit | 25 |
2-2, Bahan dan Penanda:
1.Jenis kemasan: jenis enkapsulasi
2Bahan pembungkusannya: resin silikon
3Warna pembungkusannya: Hijau
4. Bahan timbal: kawat tembaga kaleng
5.Bentuk timbal: tipe kaki melengkung bagian dalam
6. bebas timbal (sesuai RoHS)
3Karakteristik listrik
| Tidak ada | Artikel | Karakteristik | Kondisi dan metode pengujian |
|
2.1 |
Tidak ada daya Resistensi dan penyimpangan yang diizinkan
|
3.3KOh ±30% |
Setelah ditempatkan di udara pada suhu 25 °C ± 2 °C selama 2 jam, ukur dengan tegangan yang tidak melebihi 1,5vdc. Gambar 2 |
|
2.2 |
Suhu pergantian (suhu Curie) |
T25 = 75±7°C |
Suhu yang sesuai dengan karakteristik suhu resistensi (kurva) 2 kali nilai resistensi R25 ditentukan sebagai suhu switch. |
|
2.3 |
tegangan operasi nominal |
220VAC |
Tegangan tahan dari elemen yang memungkinkan operasi normal jangka panjang. |
| 2.4 | arus operasi maksimum (Imax) | 60mA | Arus awal maksimum yang dapat mengalir pada PTC ditentukan sebagai arus maksimum. |
|
2.5 |
Tahan tegangan
|
600VAC/60S ΔR/Rn≤ ±20% |
Mulai arus: 0.06a, mulai tegangan 220VAC, berlangsung selama 10s; Kemudian dikonversi ke tegangan tinggi (600vac) untuk 60s.nilai resistensi daya nol nominal diuji kembali. |
|
2.6 |
Waktu tindakanI=60mA |
0.4-2S |
|
|
2.7 |
Suhu operasi rentang |
-40°C~+125°C | |
