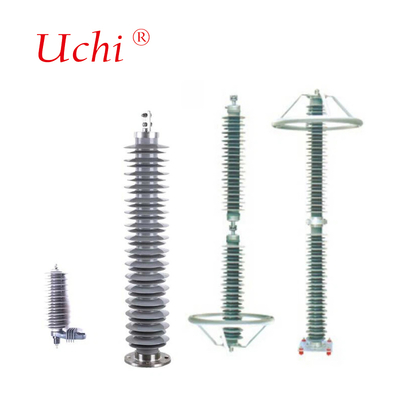

Penangkap Oksida Logam Lini Listrik Tegangan Menengah Dan Tegangan Tinggi
Detail produk:
| Tempat asal: | Dongguan ， Guangdong, Cina |
| Nama merek: | UCHI |
| Sertifikasi: | SGS.UL |
| Nomor model: | YH10W-216/562 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5000pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Dalam jumlah besar |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, Uang gram |
| Menyediakan kemampuan: | 5000.000.000PCS Per Bulan |
|
Informasi Detail |
|||
| Menyoroti: | Alat penangkal saluran listrik tegangan menengah,Varistor logam oksida tegangan tinggi,Alat penangkal gelombang listrik |
||
|---|---|---|---|
Deskripsi Produk
Penangkap Oksida Logam Lini Listrik Tegangan Menengah Dan Tegangan Tinggi
Power Line Lightning Arrester kami menawarkan solusi berkualitas tinggi, andal, dan hemat biaya untuk melindungi infrastruktur listrik dari serangan petir.mudah dipasang, dan desain superior, penangkap petir kami memberikan perlindungan yang konsisten untuk tahun mendatang.
Spesifikasi penangkal petir jalur listrik
- Jenis:MV dan HV
- Aplikasi:Pemegang petir untuk tipe MV dan HV
- Bahan:Rumah polimer
- Warna:Abu-abu
- Disk/blok MOV berkualitas tinggi
- 100% tes rutin
- Laporan uji KEMA, CEPRI, XIHARI dan sertifikasi kualitas ISO 9001
- Mematuhi GB, IEC, IEEE dan standar lainnya
Pemasangan penangkal petir di lokasi yang direkomendasikan di sepanjang jalur sesuai dengan simulasi jalur kami memastikan perlindungan tegangan tinggi yang ditingkatkan.Memilih penangkal petir jalur yang optimal, terutama dalam hal jumlah dan lokasi instalasi, secara signifikan meningkatkan keandalan keseluruhan sistem jalur dan kualitas daya yang disediakan.
Aplikasi yang Bermanfaat
- Meningkatkan kinerja perlindungan petir
- Mengurangi gangguan yang disebabkan oleh lemah yang buruk dan aktivitas petir yang tinggi
- Mengurangi tingkat pemadaman sirkuit ganda / melindungi jalur distribusi yang belum dibangun
- Memberikan kontrol gelombang beralih - optimasi struktural dan celah yang lebih rendah
- Meningkatkan keselamatan - mencegah cedera pribadi dan kerusakan peralatan
- Untuk peningkatan jalur dan kompaksi - tingkat isolasi yang berkurang
- Untuk pekerjaan langsung di jalur - sementara mengurangi jarak pendekatan minimum
- Mencapai biaya instalasi yang lebih rendah dan kerugian dalam sistem jalur (putusan)
Dua Desain Arrestor Petir Lini Listrik yang Berbeda Tersedia

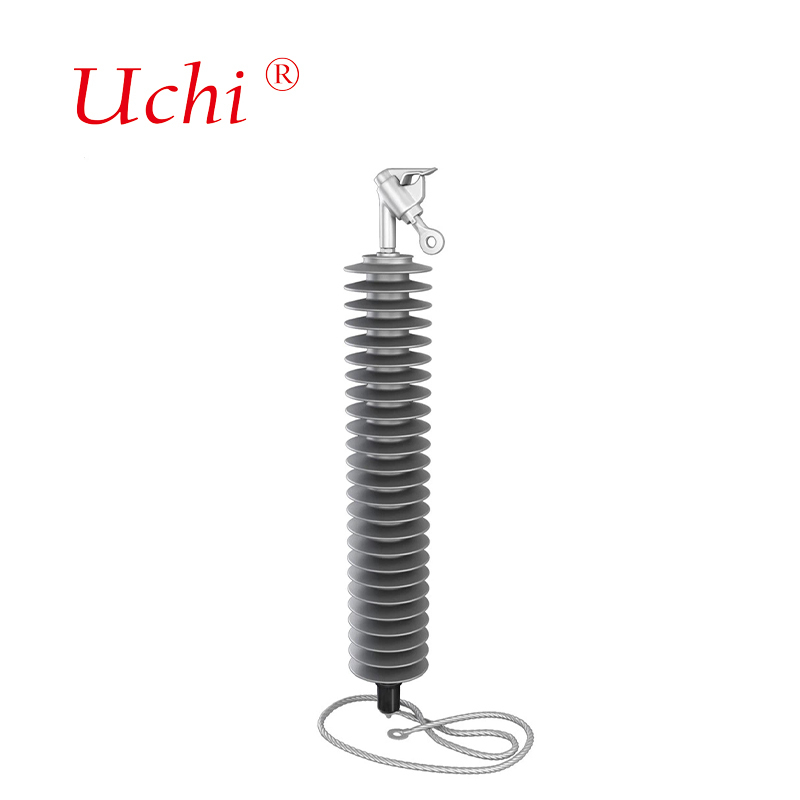

1. Non-Gapped Line Arrester (NGLA)
Non-gapped line surge arresters (NGLA) menawarkan tingkat tinggi fleksibilitas pemasangan dan keandalan operasional.ini arresters dapat dipasang langsung pada isolator atau di menara. NGLA membatasi tegangan ke atas ke tingkat nilai di bawah isolator tahan tegangan.
Keuntungan dari NGLA
- Solusi yang paling fleksibel (instalasi di konduktor, menara, isolasi dll.)
- Sebuah pemutus dipasang dalam seri yang memutus arrester dalam kasus overload termal
- Memastikan kelanjutan operasi saluran udara sampai penggantian dapat dijadwalkan
- Menawarkan tingkat perlindungan yang sangat tinggi terhadap petir dan overvoltage switching berkat kapasitas penyerapan energi yang tinggi
- Dirancang dan diuji sesuai dengan standar IEC 60099-4 terbaru
2. Externally Gapped Line Arrester (EGLA)
EGLA line surge arrester memiliki celah percikan eksternal yang ditempatkan dalam seri yang secara galvanis mengisolasi bagian aktif dari line surge arrester dari tegangan line dalam kondisi normal.Dalam kasus petir, celah percikan berkedip dan arrester membatasi arus kesalahan tanah dari beberapa kA hingga beberapa ampere,dan memadamkan busur dalam 10 ms sehingga tidak ada operasi pemutus sirkuit di kedua ujung jalur diperlukan.
Keuntungan dari EGLA
- Tidak ada arus kebocoran, karena celah seri memutuskan bagian arrester dari tegangan sistem dalam kondisi normal
- Tegangan nominal arrester yang lebih rendah diperlukan
- Tidak ada pemutus dan tidak ada land lead yang diperlukan
- Cocok untuk menara multi-circuit dengan cerai pendek - desain yang sangat kompak memungkinkan pemasangan bahkan pada menara dengan cerai lengan silang yang sangat kecil
- Lebih cocok untuk instalasi langsung
- Solusi EGLA lengkap dengan isolasi polimer juga tersedia
Spesifikasi Teknis
| Jenis | Tegangan nominal | MCOV ((KV) | Tegangan residual maksimum menggunakan impuls arus 8/20 (kV) | Jarak creepage (mm) | Jarak busur kering (mm) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5∙ 8.2∙ 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 16.3 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 24.5 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 32.6 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 40 8 461 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 57.1 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 603 65,2 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109.6 | 1340 | 428 |
| Jenis | Tegangan nominal (kV) | MCOV ((kV) | Tegangan residual maksimum menggunakan impuls arus 8/20 (kV) | Pindah muatan berulang tahan Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154 134 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 221 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264. 235. 201. | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 250 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 266 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 281 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 500 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 532 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 562 478 | 1.2 |
