Mesin Produksi Otomatis Untuk Varistor Menampilkan Sistem Otomatis Tiga-dalam-satu Untuk Pembentukan Kawat, Pemasangan Chip, Dan Pengelasan
Detail produk:
| Tempat asal: | Dongguan ， Guangdong, Cina |
| Nama merek: | UCHI |
| Sertifikasi: | SGS.UL |
| Nomor model: | YC-270-R |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5000pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | dalam jumlah besar |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, Uang gram |
| Menyediakan kemampuan: | 5000.000.000PCS Per Bulan |
|
Informasi Detail |
|||
| Menyoroti: | mesin produksi varistor otomatis,sistem pengelasan varistor tiga-dalam-satu,peralatan manufaktur varistor oksida logam |
||
|---|---|---|---|
Deskripsi Produk

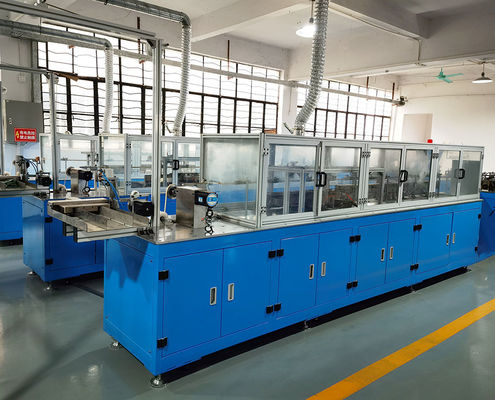

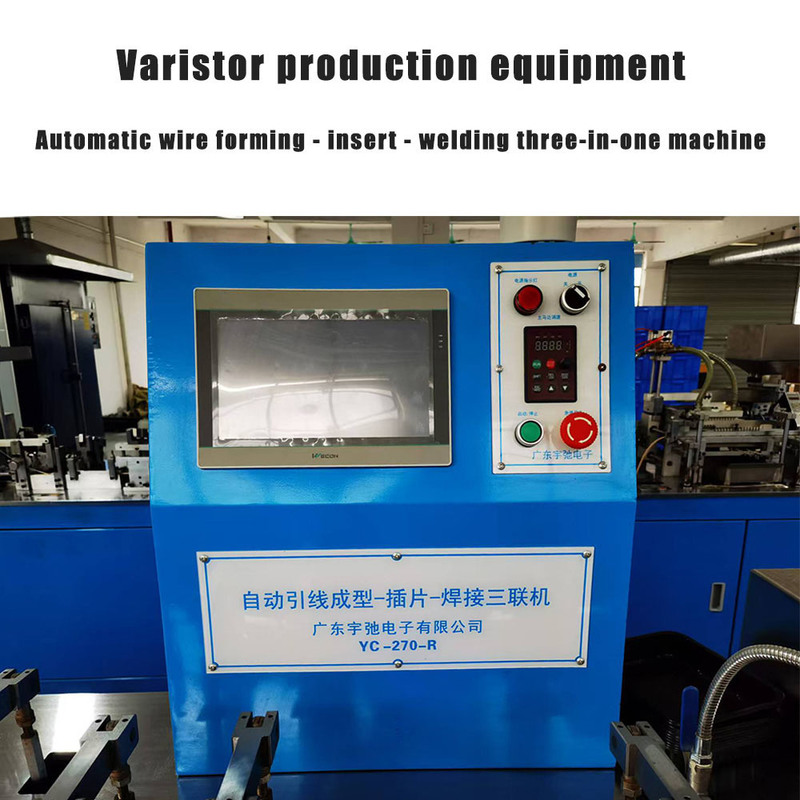

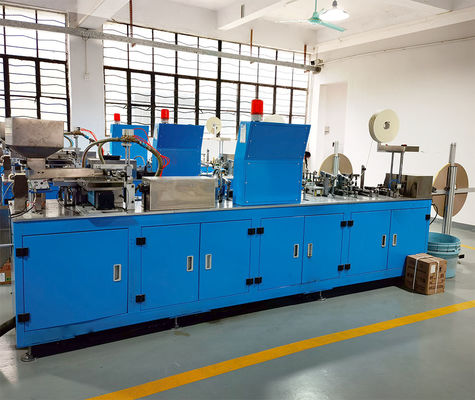

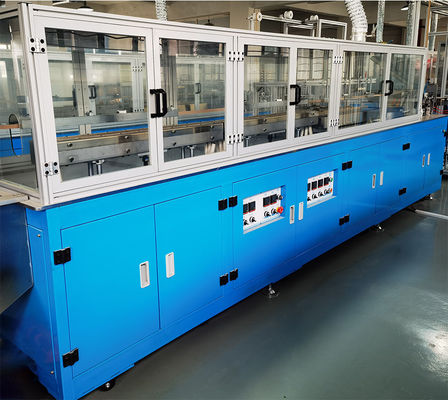

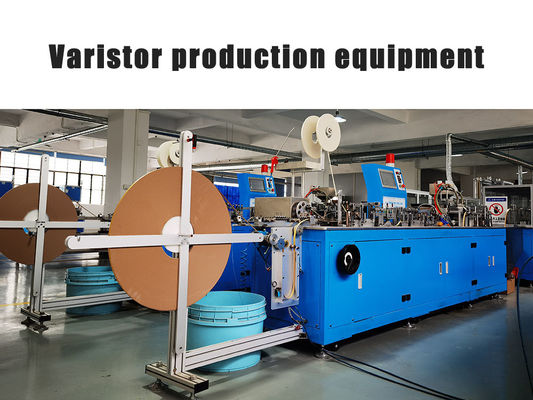

Mesin Produksi Otomatis Untuk Varistor
Menampilkan sistem tiga-dalam-satu otomatis untuk pembentukan kawat, penyisipan chip, dan pengelasan.
Proses Operasi Dasar
- Bagian pengumpanan kawat dan pengumpanan sabuk motor
- Pengumpanan kawat lurus
- Pemotongan berbentuk U
- Pukulan
- Didorong oleh roda emboss dari pembagi kawat
- Penjajaran kawat
- Meratakan lengan panjang
- Posisi kaki mengambang 1
- Posisi kaki mengambang 2
- Posisi kaki paralel
- Pembentukan cetakan emas
- Penegangan sebelum memasukkan potongan
- Didorong oleh roda jarum dari pembagi kawat
- Penyangga
- Mengaplikasikan solder
- (Peniupan dan pengeringan) pengeringan alami
- Memasukkan potongan
- Didorong oleh roda jarum dari pembagi kawat
- Zona pra-pemanasan pertama
- Zona pra-pemanasan kedua
- Pengelasan celup
- Penggerak langkah
- Penyangga pendingin alami
- Penyangga
- Penggerak langkah
- Pemotongan
- Rangka penyangga
Parameter dan Persyaratan Teknis
| Dimensi Mesin | Panjang 10 meter, berat sekitar 1.500 kg |
| Model Mesin | YC-270-R |
| Jarak Produk | 10mm |
| Apertur | 2.5mm 28 produk pita kertas baris tunggal |
| Efisiensi Produksi | 180-260pcs/menit (Pitch10) |
| Ukuran Ubin Keramik | Diameter: 7D, Ketebalan lembaran: T≤3.5mm |
| Spesifikasi Kawat Timbal | φ0.56mm |
| Penggunaan Daya | AC380V, 50HZ; Sumber udara: 5kg/cm; Total daya sekitar 16KW |
| Masa Garansi | Satu tahun (tidak termasuk faktor manusia dan bencana alam) |
Spesifikasi Teknis Tambahan
- Cetakan pengumpanan kawat: cetakan spesifikasi 0.56 (di meja perakitan)
- Panjang maksimum pita kertas untuk pengumpanan kawat: 35mm
- Lebar cetakan berbentuk U: F5mm (1 set terpasang pada mesin)
- Mekanisme penjajaran: Lima set bantalan berbentuk V (13 di setiap set)
- Ukuran pita kertas: Pita kertas tiga-dalam-satu 14.5x0.85mmx1000m
- Mesin dilengkapi dengan dua set mekanisme pembentuk: kaki mengambang dan kaki paralel
- Aplikasi fluks dengan sakelar deteksi aliran untuk mencegah pengelasan kosong

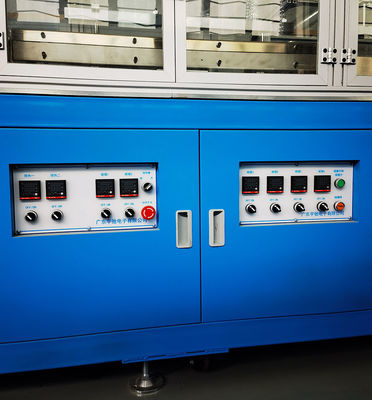

- Tangki pra-pemanasan: Dua grup (masing-masing panjang 896mm)
- Tangki solder celup dengan tiga unit pemanas
- Rangka mesin: Pelat las dengan panel cat panggang biru
- Desain pengurangan kebisingan dengan roda gigi bevel spiral dan transmisi sabuk sinkron
- Termasuk semua bagian yang rentan, suku cadang, dan gambar komponen terkait
Skema Peralatan
