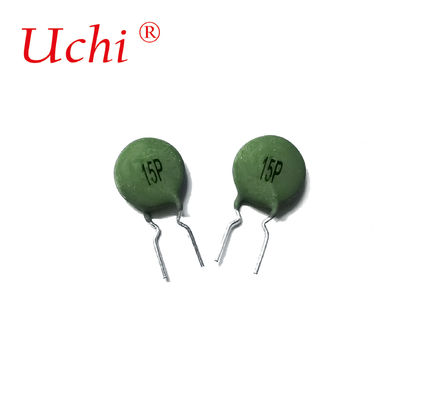

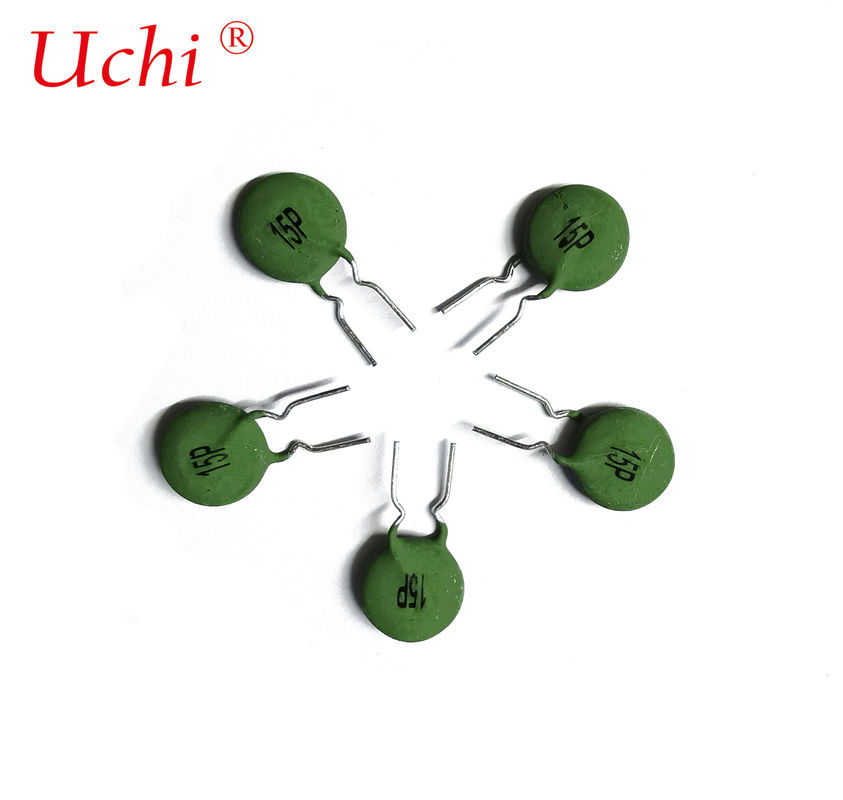

15P 100Ohms PTC Thermistor Untuk Mesin Pengelasan Inverter
Detail produk:
| Tempat asal: | UL, SGS, ROHS |
| Nama merek: | UCHI |
| Sertifikasi: | UL,SGS,ROHS |
| Nomor model: | PTC15P100Ohms |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Waktu pengiriman: | 7 hari kerja |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, Uang gram |
| Menyediakan kemampuan: | 600.000.000PCS Per Bulan |
|
Informasi Detail |
|||
| Menyoroti: | 100 Ohm PTC Thermistor,15P PTC Thermistor |
||
|---|---|---|---|
Deskripsi Produk
PTC 15P 100 Ohm untuk mesin las/PTC thermistor/Inverter mesin las khusus
Rincian Cepat
1Sensor suhu silikon memiliki TK (koefisien suhu) yang hampir konstan di seluruh kisaran suhu Koefisien suhu:α25/50≥0.7%/C
2Stabilitas jangka panjang yang sangat baik, tingkat diversifikasi tahunan≤0.01C/tahun, pergeseran suhu selama umur sensor suhu silikon tidak dapat diabaikan.
3Konstan waktu termal: 10 detik maksimal di udara yang tenang.
4. rentang suhu operasi: -10 ~ + 45 °C.
5Faktor disipasi:2.5-5mW/C.
6. arus operasi maksimum: Iopr = 1.0mA.
7. daya nominal: 10mW.
8. Resistensi khas @ 25C 600 ohm, 1000 ohm, 1600 ohm, 2000 ohm.
Deskripsi
Resistensi PTC Thermistor (LPTC) linear meningkat dengan kenaikan suhu dalam linearitas, menampilkan koefisien suhu positif hampir linier di seluruh rentang suhu mereka,cocok dalam sistem pengukuran dan kontrolKarena bahan konstruksi terutama adalah silikon monokristalin semikonduktor, juga disebut sensor suhu silikon, termistor silikon,kadang-kadang disebut silistorKarena koefisien suhu positif, sensor suhu silikon menunjukkan operasi yang aman ketika sistem terlalu panas.Jadi sensor suhu silikon sangat dapat diandalkan dan memiliki umur operasional yang sangat panjang. Paket kaca tertutup hermetis, aksial memimpin, 2 kabel, dapat beroperasi dalam suhu tinggi dan lingkungan kelembaban. termistor PTC linier dalam dimensi kecil, kedapatannyaman untuk instalasi otomatis.
Aplikasi
· Peralatan kontrol otomatisasi industri.
· Deteksi dan kompensasi suhu peralatan rumah tangga.
· Sirkuit presisi dan kompensasi suhu osilator kristal.
· Kompensasi suhu perangkat semikonduktor silikon.
· Kompensasi suhu amplifier instrumentasi.
· Kompensasi suhu konverter A/D. · Kontrol waktu motor mikro.
· Deteksi dan kontrol suhu mobil.
· Deteksi dan kontrol suhu peralatan medis.
· Aplikasi termistor PTC linier juga mencakup transmisi, minyak mesin dan cairan pendingin, sistem pemanas, perlindungan terhadap overheating, amplifier, catu daya, transduser, telemetri, komputer,amplifier magnetik, termometri, meteorologi, pengaturan suhu dan perlindungan terhadap suhu tinggi.
Spesifikasi
1Nama Bagian: PTC Thermistor 15P 100Ω
2Spesifikasi Penampilan
2-1,Dimensi (mm)
| Kode | Nama | Persyaratan Teknis |
| D | Diameter maksimum | 15.0 |
| T | Ketebalan maksimum | 6.5 |
| L | Panjang timbal | 7 ± 0.05 |
| W | Jarak timbal | 7.5±1.0 |
| d | Diameter timah | 0.8±0.05 |
| Jenis | Dalam Pembentukan |
2-2, Bahan dan Penanda:
| Bahan | Warna | Pimpinan | Penandaan | Warna Penanda |
| Silikon | Hijau | Kawat baja berlapis timah | 15P | Hitam |
3Spesifikasi Kinerja
| Artikel | Spesifikasi | Kondisi dan Metode Uji |
| 3-1Rated Zero-Power Resistance | 100Ω±30% | Suhu lingkungan: 25 °C ± 2 °C (TA). Tegangan pengujian: ≤1,5VDC Keakuratan instrumen: ±0,5% |
| 3-2 arus tidak beroperasi | 100mA ΔR/Ro≤50% ΔR = ∆Ro-Ro' ∆ | Suhu lingkungan: 25 °C ± 2 °C (TA). Tegangan pengujian: 220Vac Setelah ditempatkan selama 1 jam di bawah TA, nilai resistensi harus diukur. |
| 3-3Arus operasi | 600mA ΔR/Ro≥50% ΔR = ∆Ro-Ro' ∆ | Suhu lingkungan: 25 °C ± 2 °C (TA). Tegangan pengujian: 220Vac Lini arus: 600mA PTC harus memasuki resistensi tinggi (R> 5*Ro) dalam waktu 5 menit. |
| 3-4Pengujian tegangan tahan | 600Vac ΔR/Rn≤20% Tidak ada kerusakan mekanik yang terlihat
| Mulai arus: 4A; Mulai pada 220Vac untuk 5S, kemudian beralih ke tegangan tinggi 600Vac untuk 15S. Setelah 4-5 jam pemulihan dalam kondisi suhu dan kelembaban normal,Uji ulang nilai resistensi daya nol nominal. |
| 3-5Waktu operasi | t≤15S | PTC ditempatkan pada suhu sekitar 25 °C ± 2 °C. Tegangan catu daya adalah 220V, arus awal adalah 4.0A, dan waktu t ketika arus PTC turun menjadi 2.0A terdeteksi. |
3-5Suhu Curie
| 120°C±10°C | Resistensi yang diukur di Tc sama dengan 2*Ro. |
| 3-6Pengujian isolasi | ≥ 100 MΩ | Tegangan pengujian: 500V |
3-7 Uji lingkungan | Menurut standar nasional komponen elektronik |
4Karakteristik mekanik
| Artikel | Spesifikasi | Kondisi pengujian / Metode | |
| 4-1 | Kemampuan pengelasan | Terminal harus Seragam kaleng,dan luasnya ≥95%
| Mencelupkan terminal NTC ke kedalaman 15mm di mandi pengelasan 255 ± 10°C dan ke tempat 6mm jauhnya dari tubuh NTC selama 3±0,5 s (Lihat IEC68-2-20 / GB2423.28 Ta)
|
| 4-2 | Ketahanan terhadap Panas Pengelasan | Tingkat perubahan resistensi sebelum dan setelah pengujian. ΔR/Ro ≤20% ((ΔR = ∆Ro-Ro') | Melakukan uji sesuai dengan uji Tb IEC68-2-20 (GB2423.28).Setelah pemulihan 4-5 jam di bawah 25±2°C. Nilai resistensi daya nol RN' harus diukur. (Lihat IEC68-2-20 / GB2423.28 Tb)
|
| 4-3 | Kekuatan terminal timah | Tidak ada pelarian.
| Mengikat tubuh dan menerapkan kekuatan secara bertahap untuk setiap memimpin sampai 10N dan kemudian terus selama 10sec,Tahan tubuh dan menerapkan kekuatan untuk setiap memimpin sampai 90 ° perlahan pada 5N ke arah sumbu memimpin dan kemudian terus selama 10sec, dan lakukan ini ke arah yang berlawanan ulangi untuk terminal lainnya Setelah pulih 4 ~ 5h di bawah 25 ± 2 °C, nilai resistensi daya nol RN' harus diukur (Lihat IEC68-2-21/GB2423.29 Ua / Ub). |
