4 Pole BLDC Planetary Brushless Dc Gear Motor Untuk Furnitur / Medis / Industri
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | 42JXE100K/B4260 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000 pcs stok |
|
Informasi Detail |
|||
| Jumlah tiang: | 4 | Jangkauan operasi: | 9V~16V |
|---|---|---|---|
| torsi g.cm: | 370 | Rentang Aplikasi: | furnitur/medis/industri |
| sertifikat: | 3C | Kecepatan tanpa beban r/mnt: | 6000 |
| Arus tanpa beban mA: | 680 | Kecepatan terukur r/mnt: | 5000 |
| Daya terukur W: | 19.0 | Jumlah Fase: | 3 |
| Menyoroti: | Motor gear DC tanpa sikat untuk furnitur,Motor gear DC tanpa sikat medis,Industri dc planetary gear motor |
||
Deskripsi Produk
Jangkauan beban yang diizinkan: 1N.m~10N.m
Data teknis motor tanpa sikat
| TYPE | Nomor dari tiang |
Nomor dari fase |
Mengoperasikan Jangkauan |
Berkualitas tegangan VDC |
Tanpa beban kecepatan r/menit |
Tanpa beban arus mA |
Berkualitas torsi g.cm |
Berkualitas kecepatan r/menit |
Berkualitas arus A |
Berkualitas daya W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9V ~ 16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9V ~ 26V | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
Data Teknis Motor Gear Tanpa Sikat
1.B4260-1260 BLDC Motor
| Rasio pengurangan | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Jumlah gerbong gear | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||

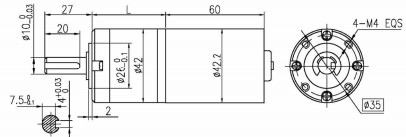

| Panjang ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Kecepatan tanpa beban | r/menit | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| Kecepatan nominal | r/menit | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| Torsi nominal | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Maks. beban yang diizinkan dalam waktu singkat | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2. B4260-2460 BLDC Motor
| Rasio pengurangan | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| Jumlah gerbong gear | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| Panjang ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| Kecepatan tanpa beban | r/menit | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| Kecepatan nominal | r/menit | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| Torsi nominal | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| Maks. beban yang diizinkan dalam waktu singkat | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
Diagram Kabel
PIN 1# Umpan balik n=60 * F/P, di mana F mewakili frekuensi output umpan balik dan P mewakili 4 pasang pasang tiang motor.
PIN 2# Kontrol rem
PIN 3 # PWM regulasi kecepatan, input 20 ~ 30kHz sinyal PWM, dan menyesuaikan kecepatan motor dengan menyesuaikan siklus kerja.
PIN 4# Rotasi maju dan mundur, putaran tersuspensi adalah CW, dan sirkuit pendek ke putaran tanah adalah CCW.
PIN 5# kutub negatif dari catu daya
Kutub positif (garis biru) dari motor terhubung ke kutub positif dari catu daya, dan kutub negatif (garis hijau) dari motor terhubung ke kutub negatif dari catu daya.PIN3 # dan PIN5 # terhubung bersama, dan motor berjalan pada kecepatan penuh.
Menurut persyaratan yang sama, selama pindah ke depan dan ke belakang, PIN3 #, PIN4 #, dan PIN5 # harus terhubung bersama-sama
PIN 3 # PWM regulasi kecepatan, input 20 ~ 30kHz sinyal PWM, dan menyesuaikan kecepatan motor dengan menyesuaikan siklus kerja.
PIN 4#Rotasi maju dan mundur, putaran tersuspensi adalah CW, dan sirkuit pendek ke putaran tanah adalah CCW.
PIN 5#Kutub negatif dari catu daya
