37mm OD Standard Gearbox BLDC Planetary Gear Motor 8 tiang
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | 37JB10K/B3630 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000 pcs stok |
|
Informasi Detail |
|||
| Jumlah tiang: | 8 | Jangkauan operasi: | 9V~16V/9C~24V |
|---|---|---|---|
| Nilai mA saat ini: | 820/410 | Rentang Aplikasi: | furnitur/medis/industri |
| sertifikat: | 3C | Kecepatan tanpa beban r/mnt: | 4680 |
| Arus tanpa beban mA: | 270/140 | Kecepatan terukur r/mnt: | 3500 |
| Daya terukur W: | 3.2 | Jumlah Fase: | 3 |
| Menyoroti: | 37mm OD planetary gear motor,8 kutub planetary gear motor,8 tiang bldc gear motor |
||
Deskripsi Produk
Jangkauan beban yang diizinkan: 1,0 N.m.
Data teknis motor tanpa sikat
| TYPE | Nomor dari tiang |
Nomor dari fase |
Mengoperasikan Jangkauan |
Berkualitas tegangan VDC |
Tidak ada beban kecepatan r/menit |
Tidak ada beban arus mA |
Berkualitas torsi g.cm |
Berkualitas kecepatan r/menit |
Berkualitas arus mA |
Berkualitas daya W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V ~ 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V ~ 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Data Teknis Motor Gear Tanpa Sikat
1.B3630-1247 Motor BLDC
| Rasio pengurangan | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Jumlah gerbong gear | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

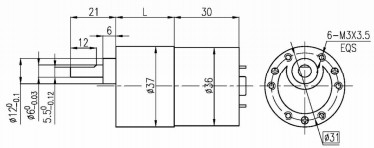

| Panjang ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Kecepatan tanpa beban | r/menit | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Kecepatan nominal | r/menit | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Torsi nominal | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Maks. beban yang diizinkan dalam waktu singkat | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 Motor BLDC
| Rasio pengurangan | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Jumlah gerbong gear | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Panjang ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Kecepatan tanpa beban | r/menit | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Kecepatan nominal | r/menit | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Torsi nominal | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Maks. beban yang diizinkan dalam waktu singkat | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Diagram Kabel
PIN 1# (biru) Kontrol rem
PIN 2# (Jingga) Pengaturan kecepatan PWM: Masukkan sinyal PWM 20 ~ 30kHz, dan sesuaikan kecepatan motor dengan menyesuaikan siklus kerja.
PIN 3# (hitam) kutub negatif dari catu daya
PIN 4# (Bodas) Rotasi ke depan dan ke belakang: Pengemudi yang ditangguhkan adalah CCW, sirkuit pendek ke kemudi darat adalah CW.
PIN 5# (Hijau) Umpan balik n=60 * F/P, di mana F adalah frekuensi umpan balik dan P adalah 4 pasang pasang tiang motor.
PIN 6# (Merah) Positif tiang pasokan listrik
Panjang jalur koneksi 200mm
PIN 3 # PWM regulasi kecepatan, input 20 ~ 30kHz sinyal PWM, dan menyesuaikan kecepatan motor dengan menyesuaikan siklus kerja.
PIN 4#Rotasi maju dan mundur, putaran tersuspensi adalah CW, dan sirkuit pendek ke putaran tanah adalah CCW.
PIN 5#Kutub negatif dari catu daya
