9V-16V 36 mm OD Brushless DC Gearmotor 4 kutub

9V-16V 36 mm OD Brushless DC Gearmotor 4 kutub

Detail produk:

Tempat asal: Dong Guan Cina
Nama merek: UCHI
Sertifikasi: Completed
Nomor model: 36JXE30K/B3650

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1000 pcs
Harga: dapat dinegosiasikan
Kemasan rincian: Standar
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 5000 pcs stok
Harga terbaik Kontak

Informasi Detail

Jumlah tiang: 4 Jangkauan operasi: 9V~16V
Rentang Aplikasi: furnitur/medis/industri sertifikat: 3C
Kecepatan tanpa beban r/mnt: 5300 Arus tanpa beban mA: 440/270
Kecepatan terukur r/mnt: 4000 Daya terukur W: 14.4/16.2
Jumlah Fase: 3 Nilai tegangan VDC: 12v/24v
Menyoroti:

9v brushless DC gear motor

,

4 tiang tanpa sikat DC gear motor

,

Motor gear DC 16v tanpa sikat

Deskripsi Produk


36JXE30K/B3650 BLDC Planetary Gear Motor (Dibangun dalam driver)

Fitur
1.Motor brushless built-in driver, dengan inversi positif, kontrol kecepatan, fungsi rem (rem).
2. Ring gear dapat dipilih dalam dua bahan: Logam (Tipe:42JXE100K), Powder metal (Tipe:42JXF100K).
3.3 6 mm OD Planetary Gearbox,
Jangkauan beban yang diizinkan: 0.3N.m~3.0N.m
9V-16V 36 mm OD Brushless DC Gearmotor 4 kutub 0

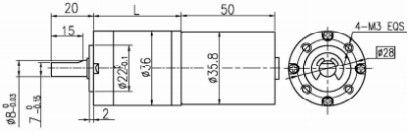

Dimensi


9V-16V 36 mm OD Brushless DC Gearmotor 4 kutub 1



Data teknis motor tanpa sikat



TYPE Nomor
dari tiang
Nomor
dari fase
Mengoperasikan
Jangkauan
Berkualitas
tegangan
VDC
Tanpa beban
kecepatan
r/menit
Tanpa beban
arus
mA
Berkualitas
torsi
g.cm
Berkualitas
kecepatan
r/menit
Berkualitas
arus
A
Berkualitas
daya
W
B3650-1253 4 3 9V ~ 16V 12 5300 440 350 4000 2.5 14.4
B3650-2453 4 3 9V ~ 26V 24 5300 270 350 4500 1.1 16.2





Data Teknis Motor Gear Tanpa Sikat



1.B3640-1253 Motor BLDC

Rasio pengurangan 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354
Jumlah gerbong gear 1 1 2 2 2 3 3 3 3 4 4 4 4 4
Panjang ((L) mm 26.5 26.5 33.6 33.6 33.6 40.5 40.5 40.5 40.5 47.4 47.4 47.4 47.4 47.4
Kecepatan tanpa beban r/menit 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15
Kecepatan nominal r/menit 1078 772 286 211 148 78 56 40 35 29 22 18 16 13
Torsi nominal N.m 0.12 0.16 0.39 0.53 0.68 1.3 1.8 2.5 2.9 3 3 3 3 3
Maks. beban yang diizinkan dalam waktu singkat N.m 1 1 3.5 3.5 3.5 7.5 7.5 7.5 7.5 9 9 9 9 9



2.B3640-2453 Motor BLDC

Rasio pengurangan 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354
Jumlah gerbong gear 1 1 2 2 2 3 3 3 3 4 4 4 4 4
Panjang ((L) mm 26.5 26.5 33.6 33.6 33.6 40.5 40.5 40.5 40.5 47.4 47.4 47.4 47.4 47.4
Kecepatan tanpa beban r/menit 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15
Kecepatan nominal r/menit 1213 869 321 237 167 88 63 45 39 32 25 21 18 15
Torsi nominal N.m 0.12 0.16 0.39 0.53 0.68 1.3 1.8 2.5 2.9 3 3 3 3 3
Maks. beban yang diizinkan dalam waktu singkat N.m 1 1 3.5 3.5 3.5 7.5 7.5 7.5 7.5 9 9 9 9 9





Diagram Kabel



9V-16V 36 mm OD Brushless DC Gearmotor 4 kutub 2



PIN 1# (biru) Kontrol rem
PIN 2# (Jingga) Pengaturan kecepatan PWM: Masukkan sinyal PWM 20 ~ 30kHz, dan sesuaikan kecepatan motor dengan menyesuaikan siklus kerja.
PIN 3# (hitam) kutub negatif dari catu daya
PIN 4# (Bodas) Rotasi ke depan dan ke belakang: Pengemudi yang ditangguhkan adalah CCW, sirkuit pendek ke kemudi darat adalah CW.
PIN 5# (Hijau) Umpan balik n=60 * F/P, di mana F adalah frekuensi umpan balik dan P adalah 4 pasang pasang tiang motor.
PIN 6# (Merah) Positif tiang pasokan listrik
Panjang jalur koneksi 200mm



9V-16V 36 mm OD Brushless DC Gearmotor 4 kutub 3

PIN 3 # PWM regulasi kecepatan, input 20 ~ 30kHz sinyal PWM, dan menyesuaikan kecepatan motor dengan menyesuaikan siklus kerja.

PIN 4#Rotasi maju dan mundur, putaran tersuspensi adalah CW, dan sirkuit pendek ke putaran tanah adalah CCW.

PIN 5#Kutub negatif dari catu daya
