24 mm OD bldc Planetary Gearbox Gear Motor Dibangun Dalam Driver
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | 24JM10K/B2430 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000 pcs stok |
|
Informasi Detail |
|||
| Jumlah tiang: | 12 | Jangkauan operasi: | 9V~16V/9C~26V |
|---|---|---|---|
| Nilai mA saat ini: | 420/210 | Rentang Aplikasi: | furnitur/medis/industri |
| sertifikat: | 3C | Kecepatan tanpa beban r/mnt: | 8000 |
| Arus tanpa beban mA: | 180/100 | Kecepatan terukur r/mnt: | 6000/6200 |
| Daya terukur W: | 3.2 | Jumlah Fase: | 3 |
| Menyoroti: | bldc planetary gearbox gear motor,24 mm OD bldc gear motor,planetary gear motor Dibangun di Driver |
||
Deskripsi Produk
Jangkauan beban yang diizinkan: 0.1N.m~1.0N.m
Data teknis motor tanpa sikat
| TYPE | Nomor dari tiang |
Nomor dari fase |
Mengoperasikan Jangkauan |
Berkualitas tegangan VDC |
Tanpa beban kecepatan r/menit |
Tanpa beban arus mA |
Berkualitas torsi g. cm |
Berkualitas kecepatan r/menit |
Berkualitas arus mA |
Berkualitas daya W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V ~ 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V ~ 26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
Data Teknis Motor Gear Tanpa Sikat
1.B2430-1280 Motor BLDC
| Rasio pengurangan | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Jumlah gerbong gear | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

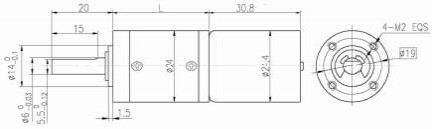

| Panjang ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Kecepatan tanpa beban | r/menit | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Kecepatan nominal | r/menit | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| Torsi nominal | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Maks. beban yang diizinkan dalam waktu singkat | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 BLDC Motor
| Rasio pengurangan | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Jumlah gerbong gear | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Panjang ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Kecepatan tanpa beban | r/menit | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Kecepatan nominal | r/menit | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| Torsi nominal | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Maks. beban yang diizinkan dalam waktu singkat | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
Diagram Kabel
PIN 1# (Bodas) Pengaturan kecepatan PWM: Masukkan sinyal PWM 1-50kHz, dan sesuaikan kecepatan motor dengan menyesuaikan siklus kerja.
PIN 2# (hitam) kutub negatif dari catu daya
PIN 3# (biru) Rotasi ke depan dan ke belakang: kemudi ditangguhkan adalah CCW, sirkuit pendek ke kemudi tanah adalah CW.
PIN 4# (kuning) Umpan balik: n=60 * F/P, di mana F adalah frekuensi umpan balik dan P adalah 4 pasang pasang tiang motor.
PIN 5# (Merah) kutub positif dari catu daya
Penjelasan: (1) Garis merah dihubungkan ke kutub positif dari catu daya, garis hitam dan putih dihubungkan ke kutub negatif, dan motor diputar ke CCW.(2) Sambungkan kawat merah ke kutub positif dari catu daya, menghubungkan kawat hitam, kawat putih, dan kawat biru ke kutub negatif, dan menghubungkan motor
Putar ke arah CW. (3) Garis putih dihubungkan ke kutub negatif, dan motor berjalan pada kecepatan penuh.(4) Panjang kabel penghubung adalah 100mm.
PIN 3 # PWM regulasi kecepatan, input 20 ~ 30kHz sinyal PWM, dan menyesuaikan kecepatan motor dengan menyesuaikan siklus kerja.
PIN 4#Rotasi maju dan mundur, putaran tersuspensi adalah CW, dan sirkuit pendek ke putaran tanah adalah CCW.
PIN 5#Kutub negatif dari catu daya
