Motor Gear Planet BLDC Built In Driver Dengan OD 22mm Gearbox Planet 12 Kutub

Motor Gear Planet BLDC Built In Driver Dengan OD 22mm Gearbox Planet 12 Kutub

Detail produk:

Tempat asal: Dongguan China
Nama merek: UCHI
Sertifikasi: Completed
Nomor model: 22JXE3K/B2418

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1000 pcs
Harga: dapat dinegosiasikan
Kemasan rincian: Standar
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 5000 pcs stok
Harga terbaik Kontak

Informasi Detail

Jumlah tiang: 12 Rentang operasi: 9V~16V/9C~26V
Nilai tegangan VDC: 12/24 Sertifikat: 3c
Kecepatan tanpa beban r/mnt: 7500 Arus tanpa beban mA: 100/85
Kecepatan terukur r/mnt: 5800 Daya terukur W: 1.8
Menyoroti:

Motor Gear Planet BLDC 22mm

,

planetary gear motor Dibangun di Driver

,

Motor Gear Planet BLDC 12 Kutub

Deskripsi Produk

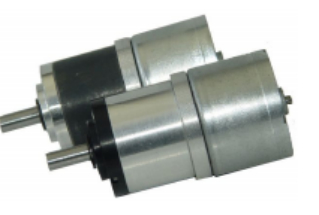

22JXE3K/B2418 Motor Gear Planetary BLDC Built In Driver Dengan Gearbox Planetary OD 22mm 12 Kutub

Fitur
1. Motor tanpa sikat built-in driver, dengan fungsi pembalikan positif, kontrol kecepatan.
2. Ring gear dapat dipilih dalam dua bahan: Logam (Tipe:22JXE3K), Metal bubuk (Tipe:22JXF3K).
3. Gearbox Planetary OD 22mm,
Rentang Beban yang Diizinkan: 0.03N.m~0.3N.m
Motor Gear Planet BLDC Built In Driver Dengan OD 22mm Gearbox Planet 12 Kutub 0

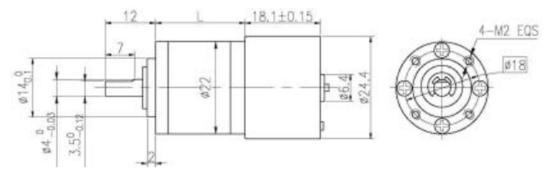

Dimensi


Motor Gear Planet BLDC Built In Driver Dengan OD 22mm Gearbox Planet 12 Kutub 1



Data Teknis Motor Tanpa Sikat



TIPE Jumlah
kutub
Jumlah
fase
Operasi
Rentang
Nilai
tegangan
VDC
Tanpa beban
kecepatan
r/min
Tanpa beban
arus
mA
Nilai
torsi
g.cm
Nilai
kecepatan
r/min
Nilai
arus
mA
Nilai
daya
W
B2418-1275 12 3 9V~ 16V 12 7500 100 30 5800 320 1.8
B2418-2475 12 3 9V~26V 24 7500 85 30 5800 200 1.8





Data Teknis Motor Gear Tanpa Sikat



1.Motor BLDC B2418-1275

Motor Gear Planet BLDC Built In Driver Dengan OD 22mm Gearbox Planet 12 Kutub 2





2. Motor BLDC B2418-2475

Motor Gear Planet BLDC Built In Driver Dengan OD 22mm Gearbox Planet 12 Kutub 3

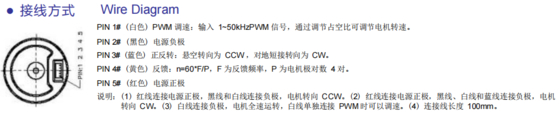

Diagram Kabel



Motor Gear Planet BLDC Built In Driver Dengan OD 22mm Gearbox Planet 12 Kutub 4



PIN 1# (Putih) Regulasi kecepatan PWM: Masukkan sinyal PWM 1~50kHz, dan sesuaikan kecepatan motor dengan menyesuaikan siklus kerja.


PIN 2# (Hitam) Kutub negatif catu daya


PIN 3# (Biru) Rotasi Maju dan Mundur: Kemudi ditangguhkan adalah CCW, kemudi hubung singkat ke ground adalah CW.


PIN 4# (Kuning) Umpan balik n=60 * F/P, di mana F adalah frekuensi umpan balik dan P adalah 4 pasang kutub motor.


PIN 5# (Merah) Kutub positif catu daya



Catatan:

(1) Hubungkan kabel merah ke terminal positif catu daya, dan hubungkan kabel hitam dan putih ke terminal negatif. Motor akan berputar berlawanan arah jarum jam (CCW).

(2) Hubungkan kabel merah ke terminal positif catu daya, dan hubungkan kabel hitam, putih, dan biru ke terminal negatif. Motor akan berputar searah jarum jam (CW).

(3) Hubungkan kabel putih ke terminal negatif. Motor akan berjalan pada kecepatan penuh. Ketika kabel putih dihubungkan ke PWM secara terpisah, kecepatan dapat disesuaikan.
(4) Panjang garis sambungan 100mm
