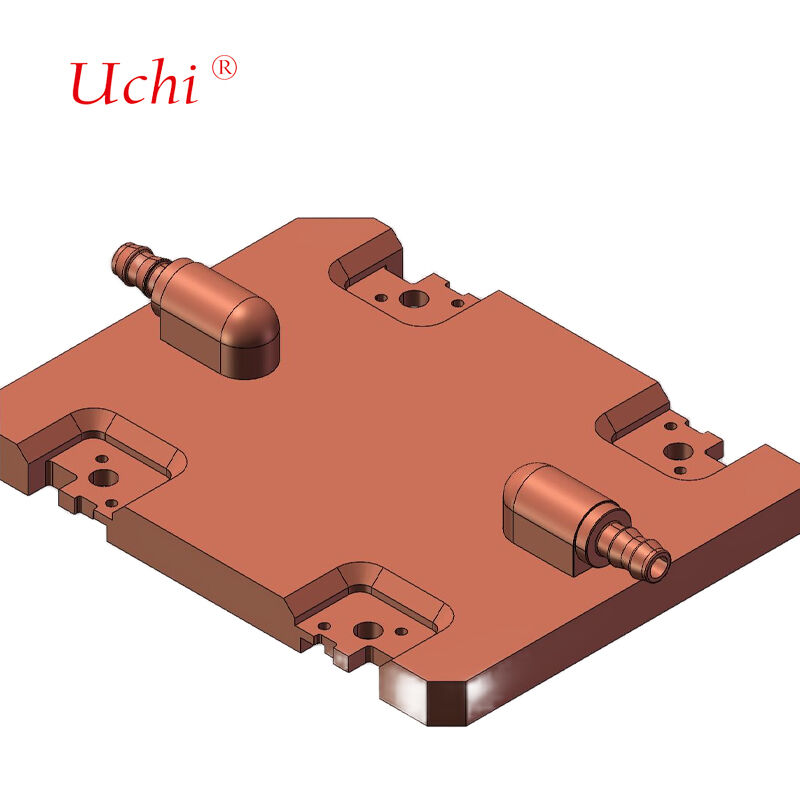

Konektor Piring Dingin Cairan yang Dipadatkan Tembaga untuk UQD Quick-Connect Fitting Liquid Cooling Module
Detail produk:
| Tempat asal: | Dongguan ， Guangdong, Cina |
| Nama merek: | Uchi |
| Sertifikasi: | SMC |
| Nomor model: | UQD |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 buah |
|---|---|
| Harga: | dapat dinegosiasikan |
| Syarat-syarat pembayaran: | T/T,paypal,Western Union,MoneyGram |
| Menyediakan kemampuan: | 50000000pcs per bulan |
|
Informasi Detail |
|||
| Menyoroti: | Plat pendingin cair tembaga,UQD plat dingin koneksi cepat,Konektor modul pendingin cair |
||
|---|---|---|---|
Deskripsi Produk
Konektor Pelat Dingin Cairan Brazing Tembaga
Dirancang untuk Modul Pendingin Cairan Fitting Quick-Connect UQD, konektor ini memastikan kinerja yang andal dalam aplikasi manajemen termal yang menuntut.
Spesifikasi Teknis
- Fitur Konektor: Desain bebas tetesan dengan volume cairan gantung sisa di bawah standar OCP; mendukung perkawinan buta otomatis dengan kompensasi kesalahan 0,8mm
- Kompatibilitas Cairan: Kompatibel dengan air deionisasi, pendingin PG25, dan cairan lainnya, dengan ketahanan tekanan ≤ 80 bar
- Desain Terintegrasi: Dapat diintegrasikan ke dalam server blade/sistem rak, mendukung tata letak kepadatan tinggi termasuk koneksi pelat dingin multi-GPU dalam sasis 1U
- Material: Paduan aluminium tahan korosi tinggi dengan cincin penyegel fluororubber, cocok untuk pengoperasian peralatan elektronik jangka panjang
Bidang Aplikasi
- Pusat Data: Koneksi loop pelat dingin untuk rak berpendingin cairan dan server blade
- Elektronik Industri: Disipasi panas pendingin cairan untuk peralatan radar dan perangkat pencitraan medis
- Superkomputer: Sistem distribusi pendingin cairan untuk kluster komputasi kepadatan tinggi
Desain Radiator Pelat Dingin
Kami merancang saluran aliran internal berdasarkan data konsumsi daya dan pola distribusi panas yang disediakan pelanggan untuk memenuhi persyaratan kenaikan suhu dan keseragaman tertentu sambil mempertahankan resistansi aliran fluida yang dapat diterima.
Proses desain kami mencakup analisis simulasi komprehensif dari penurunan suhu dan tekanan, dengan penyesuaian iteratif terhadap parameter internal hingga target kinerja termal dan hidrolik tercapai.
Peralatan Produksi
| Jenis Peralatan | Kuantitas | Parameter Teknis |
|---|---|---|
| Tungku Brazing Terowongan | 2 Unit | Dimensi Pengelasan Maks: 1000mm (L) × 250mm (T), panjang tidak terbatas Suhu Pengelasan Maks: 950℃ Material yang Berlaku: Tembaga, Aluminium |
| Tungku Brazing Vakum | 2 Unit | Dimensi Pengelasan Maks: 800mm × 1200mm × 800mm Suhu Pengelasan Maks: 1200℃ Material yang Berlaku: Tembaga, Aluminium, Baja Tahan Karat |
| Peralatan Deteksi Kebocoran Helium | 2 Unit | Dimensi Pengujian Maks: 2500mm × 750mm × 700mm Rentang Tekanan Pengujian: 0-3MPa Presisi Pengujian: 2g/tahun atau ≤1×10⁻⁶ Pa*m³/s |
| Peralatan Pengujian Hidrostatik | 2 Unit | Dimensi Pengujian Maks: 2500mm × 1500mm × 1000mm Rentang Tekanan Pengujian: 0-5MPa |
| Peralatan Pengujian Pneumatik | 2 Unit | Dimensi Pengujian Maks: Tidak Terbatas Rentang Tekanan Pengujian: 0-5MPa Presisi Pengujian: 1Pa |
Teknologi Brazing Lanjutan
Proses brazing vakum kami menggabungkan pelat aluminium menggunakan logam pengisi dengan titik leleh yang lebih rendah daripada bahan dasar, menciptakan sambungan yang sangat kuat tanpa fluks korosif sisa. Teknologi kelas atas ini memberikan pemanasan yang seragam, kontrol suhu yang presisi, menghilangkan persyaratan pasca-pembersihan, dan meminimalkan distorsi bagian.
Teknologi Sistem Pendingin Cairan
Dalam sistem pendingin cairan berdaya tinggi, heat sink (pelat dingin cairan) yang mampu menyerap panas dengan cepat diperlukan untuk mentransfer panas dengan cepat. Memanfaatkan kapasitas panas spesifik cairan yang tinggi, sistem ini mentransfer sejumlah besar panas melalui aliran cairan, menjadikannya salah satu metode pembuangan panas yang paling efektif yang tersedia saat ini. Mereka dapat membuang panas mulai dari beberapa ratus watt hingga lebih dari satu kilowatt.
Jenis Pelat Dingin
- Pelat Dingin Cairan Tabung-Terkubur: Dibuat dengan membuat alur pada pelat atas dan bawah, mengubur dan mengelas tabung tembaga di dalamnya, kemudian menyegel secara hermetis melalui pengelasan. Memberikan kekedapan cairan yang andal dan keselamatan operasional dengan permukaan datar tinggi yang dikerjakan dengan presisi.
- Pelat Dingin Cairan Tabung-Sisipan: Diproduksi dengan menyematkan tabung tembaga ke permukaan pelat aluminium menggunakan proses pengelasan atau pengikatan. Kontak langsung dengan sumber panas meminimalkan resistansi termal dan meningkatkan efisiensi.
- Pelat Dingin Cairan Tipe-Saluran: Saluran aliran internal terbentuk pada substrat tembaga atau aluminium melalui pengeboran, ekstrusi, dan pemesinan presisi. Disegel menggunakan pengelasan gesekan atau brazing suhu tinggi dengan biaya manufaktur yang rendah dan geometri yang kompleks.
- Blok Pendingin Cairan: Untuk pembuangan panas chip berdaya tinggi, menampilkan saluran aliran internal yang dibuat melalui teknologi sirip skiving untuk memaksimalkan luas permukaan pertukaran panas.
Aplikasi Utama
- Laser dan peralatan medis
- Pendinginan paket baterai daya EV
- Elektronik daya dan perangkat penggerak motor
- Sistem transmisi 5G gelombang mikro
- Sistem energi terbarukan
- IGBT dan Sistem Semi-Konduktor Daya
- Pusat data dan aplikasi daya industri
- Sistem pertahanan dan avionik
- Sel bahan bakar dan sistem traksi
Jaminan Kualitas
Kami mempertahankan standar kualitas yang ketat dengan peralatan pengujian yang komprehensif termasuk:
- 1 Mesin Pengukur Koordinat
- 1 instrumen proyektor
- 2 mesin pengujian tekanan tinggi air
- 4 mesin pengujian resistansi termal
- 2 mesin pengujian kebocoran cairan
Layanan Pelanggan
- Respons cepat terhadap semua pertanyaan
- Harga kompetitif dengan kualitas terjamin
- Penjadwalan produksi yang efisien
- Solusi transportasi yang optimal
- Dukungan teknis yang komprehensif
Pertanyaan yang Sering Diajukan
Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen heat sink dan pelat pendingin air profesional dengan pengalaman luas dan tim teknis yang kuat, menampilkan produksi otomatis dan mekanis.
Kami adalah produsen heat sink dan pelat pendingin air profesional dengan pengalaman luas dan tim teknis yang kuat, menampilkan produksi otomatis dan mekanis.
Apakah Anda pernah mengekspor barang sebelumnya dan ke wilayah mana?
60% dari total produksi kami diekspor ke Jepang, India, Inggris, Kanada, AS, dan Brasil.
60% dari total produksi kami diekspor ke Jepang, India, Inggris, Kanada, AS, dan Brasil.
Berapa banyak karyawan yang Anda miliki?
Sekitar 100 karyawan di seluruh departemen penjualan, pembelian, teknik, QA, gudang, dan produksi.
Sekitar 100 karyawan di seluruh departemen penjualan, pembelian, teknik, QA, gudang, dan produksi.
Dapatkah Anda memberikan sampel jika kami setuju dengan desainnya?
Ya, kami menyediakan sampel untuk konfirmasi sebelum produksi massal, bersama dengan gambar teknis jika diperlukan.
Ya, kami menyediakan sampel untuk konfirmasi sebelum produksi massal, bersama dengan gambar teknis jika diperlukan.
Metode pengepakan apa yang Anda gunakan?
Pengepakan khusus dengan karton normal dan kain tahan ketat atau karton kayu untuk perlindungan optimal selama transportasi.
Pengepakan khusus dengan karton normal dan kain tahan ketat atau karton kayu untuk perlindungan optimal selama transportasi.
Apakah Anda memberikan dukungan teknis untuk masalah produk?
Semua produk diperiksa sepenuhnya sebelum pengiriman. Untuk masalah apa pun, kami memberikan solusi teknis segera.
Semua produk diperiksa sepenuhnya sebelum pengiriman. Untuk masalah apa pun, kami memberikan solusi teknis segera.
