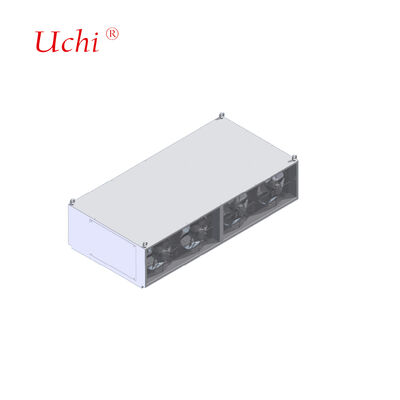

600S Full Liquid-Cooled Charging Pile Cooling System Cocok untuk kabinet rectifier dari 600kW Ultra-fast charging piles.
Detail produk:
| Tempat asal: | Dongguan ， Guangdong, Cina |
| Nama merek: | Uchi |
| Sertifikasi: | SMC |
| Nomor model: | 600an |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 buah |
|---|---|
| Harga: | dapat dinegosiasikan |
| Syarat-syarat pembayaran: | T/T,paypal,Western Union,MoneyGram |
| Menyediakan kemampuan: | 50000000pcs per bulan |
|
Informasi Detail |
|||
| Daya tumpukan pengisian daya ultra-cepat yang berlaku: | 600kw | Tenaga Sumber Panas: | 30kW |
|---|---|---|---|
| Jenis Pendingin: | Jenis Pendingin | Jumlah modul sistem: | 15 buah |
| laju aliran modul tunggal: | 6L/mnt | Suhu pengurangan frekuensi sistem:: | 60 ℃ |
| Persyaratan pasokan listrik: | AC 220V, 50Hz | Kelas Perlindungan: | IP54 |
| Kebisingan: | ≤60dB | Suhu lingkungan: | -30~55 derajat celcius |
| Kelembaban: | 5%～90% | Ketinggian: | ≤2000m |
| Dimensi unit pendingin cair: | 1600×900×475mm (tinggi termasuk kipas) | ||
| Menyoroti: | 600S sistem tumpukan pengisian yang didinginkan cair,600kW ultra-cepat pengatur tumpukan pengisian,plat pendingin cair untuk lemari rectifier |
||
Deskripsi Produk
Sistem Pendingin Cair Penuh 600S untuk Tumpukan Pengisian Daya
Solusi pendinginan canggih yang dirancang khusus untuk kabinet penyearah tumpukan pengisian daya ultra-cepat 600kW, memberikan manajemen termal superior untuk aplikasi berdaya tinggi.
Desain Sistem & Spesifikasi Teknis
Sistem manajemen termal berpendingin cairan lengkap yang terdiri dari penukar panas, pompa sirkulasi, pompa pengisi, tangki air, sensor, kipas, dan sistem kontrol cerdas. Dirancang untuk pemasangan di bagian atas pada kabinet utama tumpukan pengisian daya.
Parameter Teknis
- Daya pengisian daya yang berlaku: 600kW
- Daya sumber panas: 30kW
- Pendingin: Larutan glikol etilena 40%
- Modul sistem: 15 unit (laju aliran modul tunggal: 6L/menit)
- Suhu pengurangan frekuensi: 60℃
- Catu daya: AC 220V, 50Hz
- Kelas perlindungan: IP54
- Antarmuka komunikasi: RS485 (protokol Modbus RTU)
- Tingkat kebisingan: ≤60dB
- Suhu pengoperasian: -30°C hingga 55°C
- Rentang kelembapan: 5% hingga 90%
- Ketinggian maksimum: 2000m
- Dimensi unit pendingin cairan: 1600×900×475mm
Desain Radiator Pelat Dingin
Desain saluran aliran internal khusus berdasarkan data konsumsi daya tertentu dan pola distribusi panas. Proses rekayasa kami mencakup analisis simulasi komprehensif dengan optimasi parameter iteratif untuk mencapai target kinerja termal dan hidrolik yang tepat sambil mempertahankan resistensi aliran fluida yang optimal.
Kemampuan Peralatan Produksi
| Jenis Peralatan | Kuantitas | Parameter Teknis |
|---|---|---|
| Tungku Brazing Terowongan | 2 Unit | Dimensi Pengelasan Maks: 1000mm (L) * 250mm (T), panjang tidak terbatas Suhu Pengelasan Maks: 950℃ Material yang Berlaku: Tembaga, Aluminium |
| Tungku Brazing Vakum | 2 Unit | Dimensi Pengelasan Maks: 800mm * 1200mm * 800mm Suhu Pengelasan Maks: 1200℃ Material yang Berlaku: Tembaga, Aluminium, Baja Tahan Karat |
| Peralatan Deteksi Kebocoran Helium | 2 Unit | Dimensi Pengujian Maks: 2500mm * 750mm * 700mm Rentang Tekanan Pengujian: 0-3MPa Presisi Pengujian: 2g/tahun atau ≤1*10⁻⁶ Pa*m³/s |
| Peralatan Pengujian Hidrostatik | 2 Unit | Dimensi Pengujian Maks: 2500mm * 1500mm * 1000mm Rentang Tekanan Pengujian: 0-5MPa |
| Peralatan Pengujian Pneumatik | 2 Unit | Dimensi Pengujian Maks: Tidak Terbatas Rentang Tekanan Pengujian: 0-5MPa Presisi Pengujian: 1Pa |
Teknologi Brazing Canggih
Proses brazing vakum kami menggabungkan pelat aluminium menggunakan logam pengisi khusus dengan titik leleh yang lebih rendah daripada bahan dasar, menciptakan sambungan yang sangat kuat tanpa fluks korosif residu. Teknologi presisi tinggi ini memastikan pemanasan yang seragam, kontrol suhu yang tepat, menghilangkan persyaratan pasca-pembersihan, dan meminimalkan distorsi bagian.
Teknologi Sistem Pendingin Cairan
Sistem pendingin cairan berdaya tinggi memerlukan heat sink canggih yang mampu menyerap panas dengan cepat. Memanfaatkan kapasitas panas spesifik cairan yang unggul, sistem kami secara efisien mentransfer beban panas yang substansial melalui aliran cairan yang dioptimalkan, mampu menghilangkan panas mulai dari beberapa ratus watt hingga lebih dari satu kilowatt.
Varietas Pelat Dingin Cairan
- Pelat Dingin Cairan Tabung-Terkubur: Dibuat dengan membuat alur pada pelat, mengubur dan mengelas tabung tembaga secara internal, kemudian menyegel secara hermetis melalui pengelasan presisi. Memastikan kekencangan cairan yang andal, keselamatan operasional, dan kerataan tinggi untuk kontak termal yang sangat baik.
- Pelat Dingin Cairan Tabung-Sisipan: Diproduksi dengan menyematkan tabung tembaga ke permukaan pelat aluminium menggunakan proses pengelasan atau pengikatan canggih, dengan kontrol kerataan yang ketat untuk resistansi termal minimal.
- Pelat Dingin Cairan Tipe-Saluran: Saluran aliran internal terbentuk pada substrat tembaga atau aluminium melalui pengeboran presisi, ekstrusi, dan pemesinan, disegel melalui pengelasan gesekan atau brazing suhu tinggi.
- Blok Pendingin Cairan: Untuk disipasi panas chip berdaya tinggi dengan saluran aliran internal yang dibuat melalui teknologi sirip skiving untuk memaksimalkan luas permukaan pertukaran panas.
Solusi Pendinginan Khusus Material
Produk Pendingin Cairan Tembaga-brazed: Modul pendingin cairan GB200, modul pendingin cairan H20, modul pendingin cairan modul optik, dan pelat dingin tembaga lainnya. Kompatibel dengan solder fosfor tembaga, berbasis perak, berbasis nikel, dan berbasis emas.
Produk Pendingin Cairan Aluminium-brazed: Radiator siphon LTS, kotak pendingin cairan kontrol elektronik die-cast, pelat pendingin cairan cap catu daya, pelat pendingin cairan kontrol elektronik motor, radiator 6G-3DRVC, dan radiator pendingin cairan brazed lainnya.
Produk Pendingin Cairan Baja Tahan Karat-brazed: Manifold pendingin cairan, modul pendingin cairan DIMM, dan manifold pendingin cairan baja tahan karat lainnya.
Area Aplikasi Utama
- Laser dan peralatan medis
- Pendinginan paket baterai daya EV
- Elektronik daya dan perangkat penggerak motor
- Sistem transmisi 5G microwave
- Sistem energi terbarukan
- IGBT dan Sistem Semi-Konduktor Daya
- Pusat data dan aplikasi daya industri
- Sistem pertahanan dan avionik
- Sel bahan bakar dan sistem traksi
Standar Jaminan Kualitas
Kami mempertahankan standar kualitas yang ketat dengan peralatan pengujian yang komprehensif yang memastikan keandalan produk dan konsistensi kinerja.
- 1 Mesin Pengukur Koordinat
- 1 instrumen proyektor
- 2 mesin pengujian tekanan tinggi air
- 4 mesin pengujian resistansi termal
- 2 mesin pengujian kebocoran cairan
Komitmen Layanan Pelanggan
- Respons cepat terhadap semua pertanyaan
- Harga kompetitif dengan kualitas terjamin
- Penjadwalan produksi yang efisien
- Solusi transportasi yang optimal
- Dukungan teknis yang komprehensif
Pertanyaan yang Sering Diajukan
Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen heat sink dan pelat pendingin air profesional dengan pengalaman luas dan tim teknis yang kuat, menampilkan produksi otomatis dan mekanis.
Pernahkah Anda mengekspor barang sebelumnya dan ke wilayah mana?
60% dari total produksi kami diekspor ke Jepang, India, Inggris, Kanada, AS, dan Brasil.
Berapa banyak karyawan yang Anda miliki?
Sekitar 100 karyawan di seluruh departemen penjualan, pembelian, teknik, QA, gudang, dan produksi.
Bisakah Anda memberikan sampel jika kami setuju dengan desainnya?
Ya, kami menyediakan sampel untuk konfirmasi sebelum produksi massal, bersama dengan gambar teknis jika diperlukan.
Metode pengepakan apa yang Anda gunakan?
Pengepakan khusus dengan karton normal dan kain tahan ketat atau karton kayu untuk perlindungan optimal selama transportasi.
Apakah Anda memberikan dukungan teknis untuk masalah produk?
Semua produk diperiksa sepenuhnya sebelum pengiriman. Untuk masalah apa pun, kami menyediakan solusi teknis segera.
