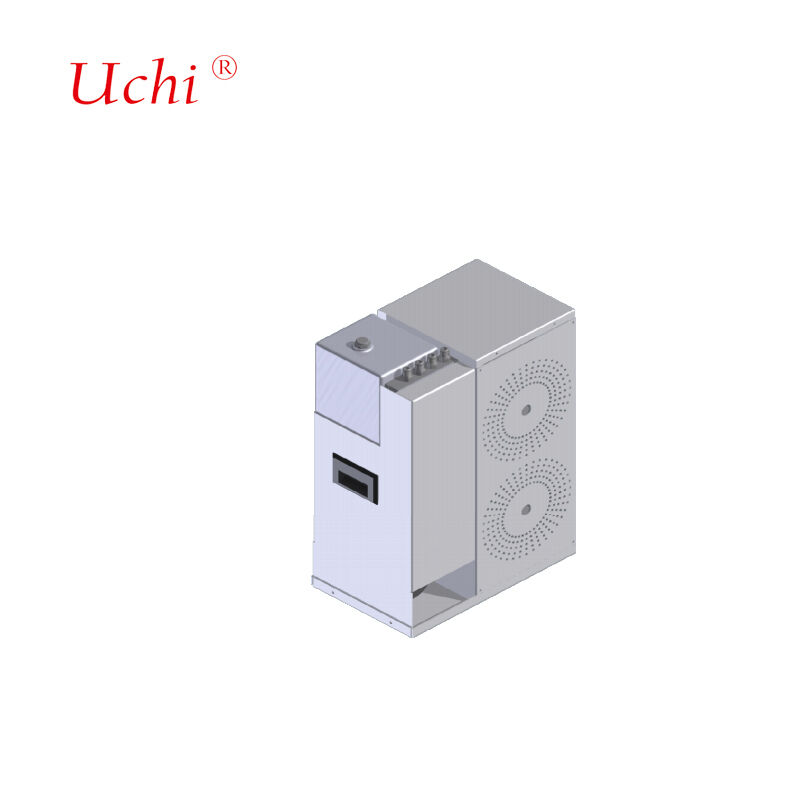

Sistem Pendingin Tumpukan Pengisian Daya Berpendingin Cair Sepenuhnya Dengan Sumber Panas 6.5KW
Detail produk:
| Tempat asal: | Dongguan ， Guangdong, Cina |
| Nama merek: | Uchi |
| Sertifikasi: | SMC |
| Nomor model: | 6.5 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 buah |
|---|---|
| Harga: | dapat dinegosiasikan |
| Syarat-syarat pembayaran: | T/T,paypal,Western Union,MoneyGram |
| Menyediakan kemampuan: | 50000000pcs per bulan |
|
Informasi Detail |
|||
| Tenaga Sumber Panas: | (6,5KW @ 50℃ suhu sekitar (TA); suhu cairan kembali ≤85℃) | Jenis Pendingin: | MINYAK SILIKON |
|---|---|---|---|
| Arus pistol berpendingin cairan yang berlaku: | 800A/450A (Panjang kabel panjang yang berlaku: ≤7m; Spesifikasi senjata tunggal umum: 40² 800A 5m) | Kebisingan: | ≤65dB |
| Suhu lingkungan operasi: | -40~55°C | Suhu lingkungan: | -25°C hingga 65°C |
| Kelembaban: | 5%～90% | Ketinggian: | ≤2000m |
| Dimensi unit pendingin cair: | 340×210×490mm (L*L*T) | Tegangan Masukan: | 24V DC |
| Masukan arus: | ≤12A | Laju aliran: | 0 hingga 7L/mnt |
| Menyoroti: | pelat pendingin cairan dengan daya 6.5KW,tumpukan pengisian yang didinginkan sepenuhnya dengan cairan,sumber panas sistem pendingin cairan |
||
Deskripsi Produk
Sistem Tumpukan Pengisian Daya Berpendingin Cair Sepenuhnya
Sistem pendingin cair canggih dengan daya sumber panas 6.5KW yang dirancang untuk terminal pengisian daya ultra-cepat.
Desain & Komponen Sistem
Sistem komprehensif yang terdiri dari radiator berpendingin cairan, pompa sirkulasi, pompa pengisi, tangki air, sensor, kipas, dan sistem kontrol. Dirancang untuk pemasangan di bagian bawah dalam tiang pengisian daya berpendingin cairan dengan kemampuan kustomisasi penuh.
Spesifikasi Teknis
- Arus senjata berpendingin cairan yang berlaku: 800A/450A (Panjang kabel: ≤7m; Spesifikasi standar: 40² 800A 5m)
- Daya sumber panas: 6.5KW @ suhu sekitar 50℃ (suhu cairan balik ≤85℃)
- Jenis pendingin: Minyak silikon
- Lingkungan pengoperasian: -40°C hingga 55°C
- Tegangan masukan: 24V DC; Arus masukan: ≤12A; Laju aliran: 0 hingga 7L/menit
- Komunikasi: 485 (protokol Modbus RTU); Kebisingan: ≤65dB
- Kondisi sekitar: -25°C hingga 65°C; Kelembaban: 5% hingga 90%; Ketinggian: ≤2000m
- Dimensi: W340×L210×H490mm
Desain Radiator Pelat Dingin
Desain saluran aliran internal khusus berdasarkan data konsumsi daya pelanggan dan pola distribusi panas. Proses rekayasa kami mencakup analisis simulasi komprehensif dengan penyesuaian parameter iteratif untuk mencapai target kinerja termal dan hidrolik yang optimal.
Kemampuan Peralatan Produksi
| Jenis Peralatan | Kuantitas | Parameter Teknis |
|---|---|---|
| Tungku Brazing Terowongan | 2 Unit | Dimensi Pengelasan Maks: 1000mm (W) * 250mm (H), panjang tidak terbatas Suhu Pengelasan Maks: 950℃ Bahan yang Berlaku: Tembaga, Aluminium |
| Tungku Brazing Vakum | 2 Unit | Dimensi Pengelasan Maks: 800mm * 1200mm * 800mm Suhu Pengelasan Maks: 1200℃ Bahan yang Berlaku: Tembaga, Aluminium, Baja Tahan Karat |
| Peralatan Deteksi Kebocoran Helium | 2 Unit | Dimensi Pengujian Maks: 2500mm * 750mm * 700mm Rentang Tekanan Pengujian: 0-3MPa Presisi Pengujian: 2g/tahun atau ≤1*10⁻⁶ Pa*m³/s |
| Peralatan Pengujian Hidrostatik | 2 Unit | Dimensi Pengujian Maks: 2500mm * 1500mm * 1000mm Rentang Tekanan Pengujian: 0-5MPa |
| Peralatan Pengujian Pneumatik | 2 Unit | Dimensi Pengujian Maks: Tidak Terbatas Rentang Tekanan Pengujian: 0-5MPa Presisi Pengujian: 1Pa |
Teknologi Brazing Canggih
Proses brazing vakum kami menggabungkan pelat aluminium menggunakan logam pengisi dengan titik leleh yang lebih rendah daripada bahan dasar, menciptakan sambungan yang sangat kuat tanpa fluks korosif residu. Teknologi kelas atas ini memberikan pemanasan yang seragam, kontrol suhu yang presisi, menghilangkan persyaratan pasca-pembersihan, dan meminimalkan distorsi bagian.
Teknologi Sistem Pendingin Cair
Sistem pendingin cair berdaya tinggi memerlukan heat sink yang mampu menyerap panas dengan cepat. Memanfaatkan kapasitas panas spesifik cairan yang tinggi, sistem kami mentransfer sejumlah besar panas melalui aliran cairan, mampu menghilangkan panas mulai dari beberapa ratus watt hingga lebih dari satu kilowatt.
Varietas Pelat Dingin Cair
- Pelat Dingin Cair Tabung-Terkubur: Dibuat dengan membuat alur pelat, mengubur dan mengelas tabung tembaga di dalamnya, kemudian menyegel secara hermetis melalui pengelasan. Memastikan kekencangan cairan yang andal, keselamatan operasional, dan kerataan tinggi untuk kontak termal yang sangat baik.
- Pelat Dingin Cair Tabung-Sisipan: Diproduksi dengan menyematkan tabung tembaga ke permukaan pelat aluminium menggunakan proses pengelasan atau pengikatan, dengan kontrol kerataan yang ketat untuk resistansi termal minimal.
- Pelat Dingin Cair Tipe-Saluran: Saluran aliran internal terbentuk pada substrat tembaga atau aluminium melalui pengeboran, ekstrusi, dan pemesinan presisi, disegel melalui pengelasan gesekan atau brazing suhu tinggi.
- Blok Pendingin Cair: Untuk pembuangan panas chip berdaya tinggi dengan saluran aliran internal yang dibuat melalui teknologi sirip skiving untuk memaksimalkan luas permukaan pertukaran panas.
Produk Pendingin Khusus Bahan
Produk Pendingin Cairan-Brazing Tembaga: Modul pendingin cairan GB200, modul pendingin cairan H20, modul pendingin cairan modul optik, dan pelat dingin tembaga lainnya. Kompatibel dengan solder fosfor tembaga, berbasis perak, berbasis nikel, dan berbasis emas.
Produk Pendingin Cairan-Brazing Aluminium: Radiator siphon LTS, kotak pendingin cairan kontrol elektronik die-cast, pelat pendingin cairan cap pasokan daya, pelat pendingin cairan kontrol elektronik motor, radiator 6G-3DRVC, dan radiator pendingin cairan brazing lainnya.
Produk Pendingin Cairan-Brazing Baja Tahan Karat: Manifold pendingin cairan, modul pendingin cairan DIMM, dan manifold pendingin cairan baja tahan karat lainnya.
Aplikasi Utama
- Laser dan peralatan medis
- Pendinginan paket baterai daya EV
- Elektronik daya dan perangkat penggerak motor
- Sistem transmisi 5G gelombang mikro
- Sistem energi terbarukan
- IGBT dan Sistem Semi-Konduktor Daya
- Pusat data dan aplikasi daya industri
- Sistem pertahanan dan avionik
- Sel bahan bakar dan sistem traksi
Jaminan Kualitas
Kami mempertahankan standar kualitas yang ketat dengan peralatan pengujian komprehensif termasuk:
- 1 Mesin Pengukur Koordinat
- 1 instrumen proyektor
- 2 mesin pengujian tekanan tinggi air
- 4 mesin pengujian resistansi termal
- 2 mesin pengujian kebocoran cairan
Komitmen Layanan Pelanggan
- Respons cepat terhadap semua pertanyaan
- Harga kompetitif dengan kualitas terjamin
- Penjadwalan produksi yang efisien
- Solusi transportasi yang optimal
- Dukungan teknis yang komprehensif
Pertanyaan yang Sering Diajukan
Apakah Anda perusahaan dagang atau produsen? Kami adalah produsen heat sink dan pelat pendingin air profesional dengan pengalaman luas dan tim teknis yang kuat, menampilkan produksi otomatis dan mekanis.
Apakah Anda pernah mengekspor barang sebelumnya dan ke wilayah mana? 60% dari total produksi kami diekspor ke Jepang, India, Inggris, Kanada, AS, dan Brasil.
Berapa banyak karyawan yang Anda miliki? Sekitar 100 karyawan di seluruh departemen penjualan, pembelian, teknik, QA, gudang, dan produksi.
Dapatkah Anda memberikan sampel jika kami setuju dengan desainnya? Ya, kami menyediakan sampel untuk konfirmasi sebelum produksi massal, bersama dengan gambar teknis jika diperlukan.
Metode pengepakan apa yang Anda gunakan? Pengepakan khusus dengan karton normal dan kain tahan ketat atau karton kayu untuk perlindungan optimal selama transportasi.
Apakah Anda menyediakan dukungan teknis untuk masalah produk? Semua produk diperiksa sepenuhnya sebelum pengiriman. Untuk masalah apa pun, kami menyediakan solusi teknis segera.
