Komponen Pengelolaan Panas Berkinerja Tinggi Heatsink Pin Lipat Aluminium
Detail produk:
| Tempat asal: | Dongguan, Guangdong, Tiongkok |
| Nama merek: | Uchi |
| Sertifikasi: | SMC |
| Nomor model: | Penyerap panas |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 buah |
|---|---|
| Harga: | 1300-1500 dollars |
| Waktu pengiriman: | Tidak terbatas |
| Syarat-syarat pembayaran: | T/T,paypal,Western Union,MoneyGram |
| Menyediakan kemampuan: | 50000000pcs per Bulan |
|
Informasi Detail |
|||
| Bahan: | Tembaga | Ukuran: | 22.5*11.4*0.8CM |
|---|---|---|---|
| Berat:: | 0,08KG | Teknologi: | menginjak |
| Fitur: | Fleksibel Dan Dapat Disesuaikan | Perawatan Permukaan: | Pembersihan minyak |
| Kekuatan pendinginan panas: | 30W | ||
| Menyoroti: | Aluminium Folded Fin Heatsink,komponen manajemen termal berkinerja tinggi,Piring pendingin cair Heatsink |
||
Deskripsi Produk

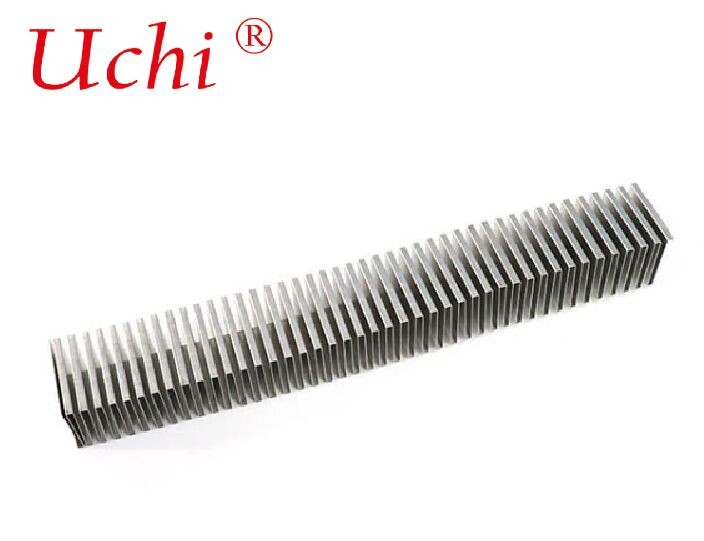

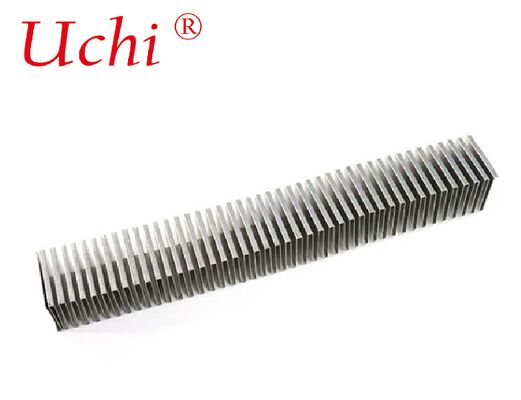

Pendingin Sirip Lipat Aluminium
Parameter produk Pendingin Sirip Lipat Aluminium
Bahan: tembaga
Ukuran: 22,5*11,4*0,8CM
Berat: 0,08kg
Teknologi: Stamping
Fitur: Fleksibel dan dapat disesuaikan
Perlakuan permukaan: Pembersihan minyak
Daya pendinginan panas: 30W
Keunggulan produk Pendingin Sirip Lipat Aluminium
Setiap komponen listrik dan elektronik dalam sirkuit menghasilkan sejumlah panas saat sirkuit dieksekusi dengan menyediakan catu daya. Biasanya perangkat semikonduktor berdaya tinggi seperti transistor daya dan optoelektronik seperti dioda pemancar cahaya, laser menghasilkan panas dalam jumlah yang cukup besar dan komponen-komponen ini tidak memadai untuk menghilangkan panas, karena kemampuan disipasinya sangat rendah.
Karena itu, pemanasan komponen menyebabkan kegagalan dini dan dapat menyebabkan kegagalan kinerja seluruh sirkuit atau sistem. Jadi, untuk mengatasi aspek negatif ini, pendingin harus disediakan untuk tujuan pendinginan.
Apa itu Pendingin?
Pendingin adalah komponen elektronik atau perangkat sirkuit elektronik yang menyebarkan panas dari komponen lain (terutama dari transistor daya) dari sirkuit ke media sekitarnya dan mendinginkannya untuk meningkatkan kinerja, keandalan, dan juga menghindari kegagalan dini komponen. Untuk tujuan pendinginan, ia menggabungkan kipas atau perangkat pendingin.
Manufaktur & Bahan
- Proses: Lembaran aluminium tipis (tipikal 0,1–0,5 mm, kisaran umum 0,2–1,2 mm) dilipat dengan presisi menjadi susunan bergelombang/zig-zag, kemudian diikat ke pelat dasar aluminium melalui penyolderan, pembrazingan, atau epoksi termal berkinerja tinggi. Ini memungkinkan optimasi independen dari kepadatan sirip dan ketebalan dasar, dan bahkan kombinasi bahan campuran (misalnya, dasar tembaga + sirip aluminium).
- Paduan Umum: 1050/1100 (kemurnian tinggi, konduktivitas termal sangat baik), 6061/6063 (kekuatan + kinerja termal yang baik, hemat biaya).
- Parameter Kunci: Jarak sirip hingga 0,5 mm, tinggi sirip hingga 100 mm, lebar sirip hingga 500 mm.
Keunggulan Inti
- Rasio Luas Permukaan terhadap Volume Tinggi: Jauh lebih padat daripada sirip ekstrusi, ideal untuk aplikasi berpanas tinggi yang terbatas ruang, dengan resistansi termal yang berkurang (hingga 60% vs. beberapa desain tradisional).
- Ringan & Efisien Bahan: Menggunakan aluminium minimal sambil memaksimalkan permukaan pendinginan.
- Desain Fleksibel: Kustomisasi mudah tinggi sirip, jarak, dan bentuk untuk konveksi paksa/alami.
- Kompatibel dengan Pipa Panas/Ruang Uap: Sering diintegrasikan untuk penyebaran termal yang ditingkatkan dalam sistem berdaya tinggi.
Aplikasi
| Tipe | Kelebihan | Kekurangan | Terbaik Untuk |
|---|---|---|---|
| Sirip Lipat (Aluminium) | Luas permukaan sangat tinggi, ringan, dapat disesuaikan | Biaya lebih tinggi daripada ekstrusi, memerlukan pengikatan | Sistem berdaya tinggi, ringkas, udara paksa |
| Aluminium Ekstrusi | Biaya rendah, manufaktur sederhana, kaku | Kepadatan sirip/rasio aspek terbatas | Aplikasi berdaya rendah hingga menengah, sensitif terhadap biaya |
| Sirip Terkelupas | Kontak termal yang sangat baik, kepadatan tinggi | Tinggi sirip terbatas, biaya perkakas lebih tinggi | Pipa panas, CPU berkinerja tinggi |
Tips Pemilihan & Optimasi
- Beban Termal & Aliran Udara: Hitung resistansi termal (Rθ) yang diperlukan dan cocokkan dengan aliran udara (LFM/CFM); udara paksa bekerja jauh lebih baik dengan sirip lipat yang padat.
- Jarak & Tinggi Sirip: Jarak yang lebih rapat = lebih banyak luas permukaan, tetapi dapat membatasi aliran udara; sirip yang lebih tinggi meningkatkan konveksi tetapi meningkatkan bobot/tekanan balik.
- Kualitas Pengikatan: Penyolderan/pembrazingan yang buruk menciptakan resistansi kontak—verifikasi integritas ikatan melalui pencitraan termal atau pengujian resistansi.
- Perlakuan Permukaan: Anodisasi meningkatkan ketahanan korosi dan dapat sedikit meningkatkan radiasi; anodisasi hitam membantu dalam skenario pendinginan radiatif.
