Model: OMWH12-H-6-IR-A

1. Tinjauan Produk

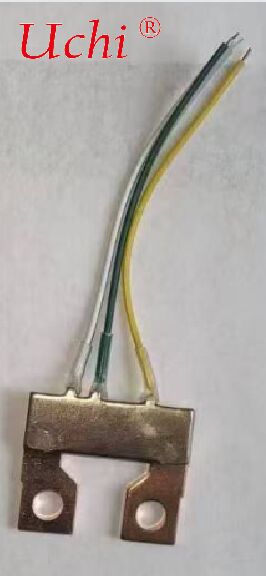

1. Pengelasan: Braket dan elemen resistif paduan tembaga dilas pada permukaan yang tidak terpotong; tidak ada celah, sambungan dingin, atau pengelasan palsu. Pengawetan sebelum pengelasan, pasivasi setelah pengelasan.
2. Penampilan: Permukaan datar, halus, dan seragam; tidak ada gerinda, luka bakar, terak, kontaminasi, atau retakan.
3. Enkapsulasi: Area yang dilas ditutupi dengan tabung heat-shrink transparan, kencang dan bebas kerutan. Timbal terpasang kuat, pengkodean warna jelas.

6. Kriteria Uji & Penerimaan

1. Uji Pabrik: Inspeksi 100% resistansi (200μΩ±3%), penampilan, dan kontinuitas timbal; Laporan Uji Pabrik diterbitkan.
2. Uji Sampel: Sesuai GB/T 2828.1-2012, pengambilan sampel untuk tegangan tahan, isolasi, dan kekuatan tarik, AQL=0,65.
3. Dokumen Penerimaan: Laporan uji pabrik, sertifikat material, kepatuhan RoHS/REACH (sesuai permintaan).

7. Pengemasan & Transportasi

1. Pengemasan: Dikemas secara individual dalam kantong anti-statis, 50/100 pcs per kotak. Kotak luar diberi label dengan model, kuantitas, tanggal, dan nomor batch.
2. Transportasi: Kemasan tahan lembab dan anti-getaran, hindari benturan. Patuhi RoHS dan REACH untuk logistik internasional.

Fungsi Inti

• Distribusi / Pengumpulan Aliran: Mendistribusikan pendingin dari saluran utama secara merata ke beberapa pelat dingin; mengumpulkan cairan yang dipanaskan dari setiap cabang dan mengembalikannya ke sumber pendingin / CDU setelah pertukaran panas.
• Manajemen Tekanan & Resistansi: Mengontrol penurunan tekanan di setiap cabang untuk mencegah pemanasan berlebih lokal yang disebabkan oleh aliran yang tidak merata.
• Penyederhanaan Pipa & Perawatan: Mengurangi jumlah konektor; dengan konektor cepat, pelat dingin tunggal dapat dipasang atau dilepas dengan cepat untuk perawatan.
• Pemantauan & Regulasi (Model Kelas Atas): Meteran aliran terintegrasi, sensor suhu / tekanan, dan bahkan katup untuk penyesuaian aliran yang halus di setiap cabang.

Jenis & Struktur Umum

Berdasarkan Aplikasi

• Manifold (Sisi Pasokan): 1 saluran masuk, N saluran keluar.
• Kolektor (Sisi Pengembalian): N saluran masuk, 1 saluran keluar; biasanya digunakan berpasangan.

Berdasarkan Metode Pembagian Aliran

• Manifold Tipe Y / Tee: 1 saluran masuk, 2 saluran keluar; cocok untuk sistem kecil dengan dua pelat dingin.
• Manifold Batang / Baris: 1 saluran masuk, beberapa saluran keluar (misalnya, 1-ke-4, 1-ke-6); umum digunakan di pusat data / rig penambangan.
• Manifold Cincin: Untuk sirkuit pendingin cair loop tertutup.

Berdasarkan Keteraturan

• Tipe Tetap: Tanpa katup, biaya rendah; aliran ditentukan oleh desain orifis / saluran.
• Tipe yang Dapat Diatur: Setiap cabang dilengkapi dengan katup jarum / bola; aliran dapat diatur secara manual atau elektrik.

Material & Antarmuka

• Material: Terutama paduan aluminium / baja tahan karat / tembaga.

  Paduan aluminium: ringan, biaya sedang.

  Baja tahan karat: ketahanan tekanan tinggi, ketahanan korosi yang baik.

  Tembaga: konduktivitas termal yang sangat baik tetapi biaya tinggi.

  Harus kompatibel dengan pendingin sistem untuk mencegah korosi.
• Antarmuka:

  Pendinginan air PC: umum ulir G1/4".

  Industri / pusat data: flensa, fitting kompresi, konektor cepat (misalnya, DME, ISO 8434).
• Penyegelan: Harus menggunakan O-ring / gasket untuk mencegah kebocoran; bahan yang direkomendasikan: Karet Nitril (NBR) atau Karet Fluor (FKM).

Parameter Pemilihan Utama

• Jumlah Cabang & Permintaan Aliran: Pastikan aliran yang cukup untuk setiap pelat dingin untuk memenuhi persyaratan pendinginan dan menghindari penurunan tekanan yang berlebihan.
• Tekanan / Suhu Kerja: Pelat dingin industri biasanya beroperasi pada 0,3-1 MPa, 30-50°C.
• Resistansi Aliran & Keseragaman: Desain saluran aliran menentukan penyimpangan aliran; sistem kelas atas memerlukan penyimpangan aliran antar-cabang < 5%.
• Ukuran & Kompatibilitas Antarmuka: Sesuaikan diameter dalam selang dan jenis konektor.
• Ruang Instalasi: Panjang dan tinggi manifold batang harus sesuai dengan tata letak kabinet / peralatan.

Skenario Aplikasi

• PC Pribadi / Workstation: Manifold tipe Y untuk pelat dingin ganda CPU + GPU.
• Server AI Pusat Data: Manifold batang yang dapat dipasang di rak, 1-ke-8/16 untuk pelat dingin multi-GPU.
• Kluster Penambang: Manifold multi-cabang mendinginkan beberapa papan hash secara bersamaan.
• Pak Baterai Kendaraan Energi Baru: Pasokan dan pengembalian terpusat untuk pelat pendingin cair.

Instalasi & Catatan

• Pisahkan saluran pasokan dan pengembalian untuk menghindari korsleting termal.
• Kencangkan konektor secara merata; kunci torsi direkomendasikan.
• Ventilasi udara sepenuhnya selama pengisian sistem awal.
• Periksa penuaan segel secara teratur untuk mencegah kebocoran.
• Pasang manifold di lokasi yang mudah diakses dan diamati.
