• Plat pendingin cair yang dilas adalah pembuangan panas yang didinginkan oleh cairan
Plat pendingin cair yang dilas adalah pembuangan panas yang didinginkan oleh cairan

Plat pendingin cair yang dilas adalah pembuangan panas yang didinginkan oleh cairan

Detail produk:

Tempat asal: Dongguan, Guangdong, Tiongkok
Nama merek: Uchi
Sertifikasi: SMC
Nomor model: Penyerap panas

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 100 buah
Harga: 1300-1500 dollars
Waktu pengiriman: Tidak terbatas
Syarat-syarat pembayaran: T/T,paypal,Western Union,
Menyediakan kemampuan: 50000000pcs per Bulan
Harga terbaik Kontak

Informasi Detail
Teknologi ikatan: FSW, pipa tekanan Tekanan operasi maksimal: 10 batang
Proses ekstra: pemesinan cnc Kerataan Permukaan: 0,1 mm
Tenaga Sumber Panas: 24KW Ketahanan korosi: Ya, dengan Lapisan yang Tepat
Ukuran paket tunggal: 45X40X10 cm Ukuran: Dapat disesuaikan
Teknologi: Pembengkokan pipa Ukuran Kotak Kemasan: 42.5*33*18CM
Peringkat IP: IP65 Perawatan Permukaan: Stamping + permukaan akhir
Jumlah saluran air: 6 saluran air
Menyoroti:

pelat pendingin cair brazing

,

plat disipasi panas yang didinginkan cair

,

Plat pendingin dissipasi panas

Deskripsi Produk

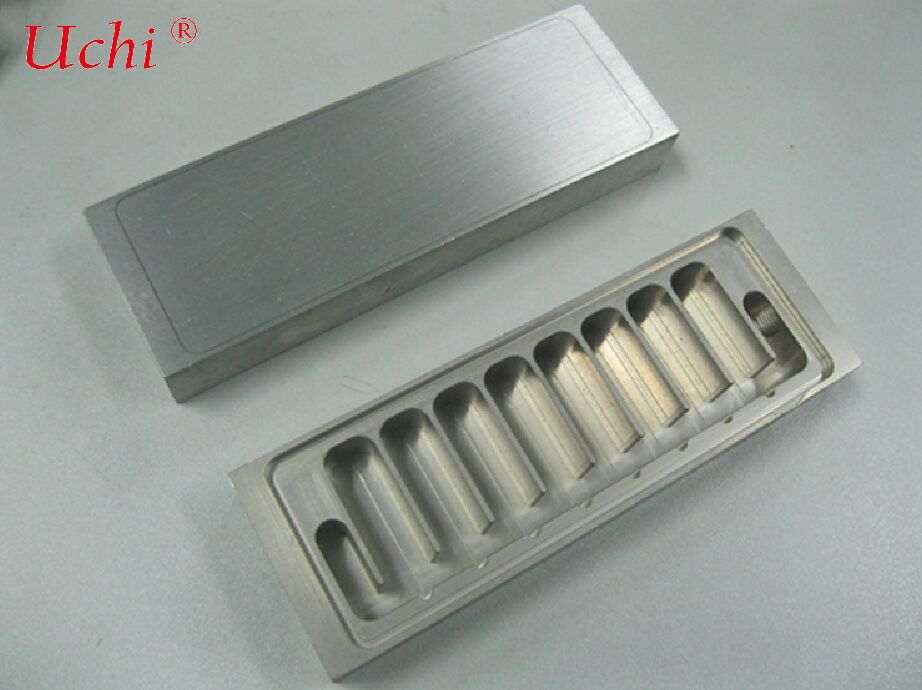

Plat pendingin cair yang dilas


A brazed liquid cooling plate is a liquid-cooled heat dissipation plate formed by welding the upper and lower cover plates and the internal flow channels / fins in a high-temperature vacuum furnace using the brazing processIni memiliki kinerja penyegelan yang sangat baik, saluran aliran yang tepat, ketahanan termal yang rendah dan ketahanan tekanan tinggi, menjadikannya salah satu proses utama untuk pelat pendingin cair kelas atas.


I. Struktur dasar


Umumnya terdiri dari tiga lapisan:

  • Plat penutup atas: menyediakan penyegelan, antarmuka dan permukaan pemasangan
  • Lapisan tengah: pelat saluran aliran / sirip turbulensi / sirip pin
  • Pelat penutup bagian bawah: permukaan perekat untuk komponen pemasok panas

Ketiga lapisan diikat secara metalurgi menjadi unit integral melalui pemadaman.


II. Proses inti: Pengeboran vakum


  1. Membentuk lembaran logam → lapisan / pra-penempatan logam pengisi pematung
  2. Menumpuk dan menempatkan → memuat ke dalam tungku pemadaman vakum
  3. Pemanasan suhu tinggi (sekitar 600°C untuk aluminium)
  4. Pengisi logam pengelasan meleleh, basah dan mengisi celah
  5. Pendinginan dan pembentukan untuk membuat las tertutup kekuatan tinggi

Keuntungan:

  • Tidak ada porositas, tidak ada sendi dingin, kedap udara yang sangat tinggi
  • Kekuatan las yang tinggi dan ketahanan korosi yang baik
  • Memungkinkan desain saluran aliran yang kompleks dan tepat
  • Permukaan yang halus, ideal untuk menempelkan perangkat bertenaga tinggi


III. Fitur Utama


  • Efisiensi disipasi panas yang tinggi

    Saluran mikro, sirip berlubang dan sirip berlubang dapat diintegrasikan ke lapisan tengah, memberikan area pertukaran panas yang besar dan ketahanan termal yang rendah.

  • Ketahanan tekanan yang kuat

    Tekanan nominal standar: 310 bar; versi tekanan tinggi melebihi 15 bar, cocok untuk pengisian cepat, penyimpanan energi dan motor listrik.

  • Penutup yang dapat diandalkan

    Struktur yang dilas sepenuhnya dengan risiko kebocoran hampir nol, sesuai dengan pengujian kebocoran helium.

  • Permukaan datar yang sangat baik

    Cocok untuk disipasi panas IGBT, modul SiC, perangkat daya, paket baterai dan komponen planar lainnya yang dipasang di permukaan.

  • Terbuat dari paduan aluminium

    Umumnya menggunakan paduan 3003, 5052, 6061 dan lainnya, menawarkan desain ringan, konduktivitas termal tinggi dan biaya sedang.



IV. Desain Saluran Aliran Umum


  • Saluran aliran serpentin: struktur sederhana, penurunan tekanan rendah
  • Staggered / paralel multi-saluran: transfer panas seragam
  • Pinus saluran mikro: untuk skenario kepadatan fluks panas yang tinggi
  • Pin fin array: transfer panas ultra-tinggi, cocok untuk GPU / laser


V. Aplikasi Tipikal


  • Kendaraan energi baru: pengontrol motor, OBC, konverter DC-DC, modul SiC 800V
  • Penyimpanan energi & pengisian cepat: Konverter penyimpanan energi PCS, stasiun pengisian cepat, disipasi panas untuk shunt pengisian flash
  • Kontrol industri & daya: SVG, inverter fotovoltaik, inverter tegangan tinggi
  • Optoelektronika & daya komputasi: laser, server GPU, sistem radar


VI. Perbandingan dengan pelat pendingin cair lainnya


  • vs Friction stir welded liquid cooling plates (Plat pendingin cair las dengan gesekan):

    Pengelasan las lebih cocok untuk saluran aliran yang tepat dan kepadatan fluks panas yang tinggi; pengelasan gesekan berkinerja lebih baik untuk aplikasi berukuran besar dan aliran tinggi.

  • vs Pelat pendingin cairan profil yang diekstrusi:

    Plat las menawarkan desain saluran aliran yang lebih fleksibel dan disipasi panas yang lebih kuat, dengan biaya yang lebih tinggi.

  • vs lempeng pendingin cair yang tertanam di tabung:

    Kinerja ikatan yang lebih baik dan ketahanan termal yang lebih rendah, ideal untuk perangkat bertenaga tinggi.
