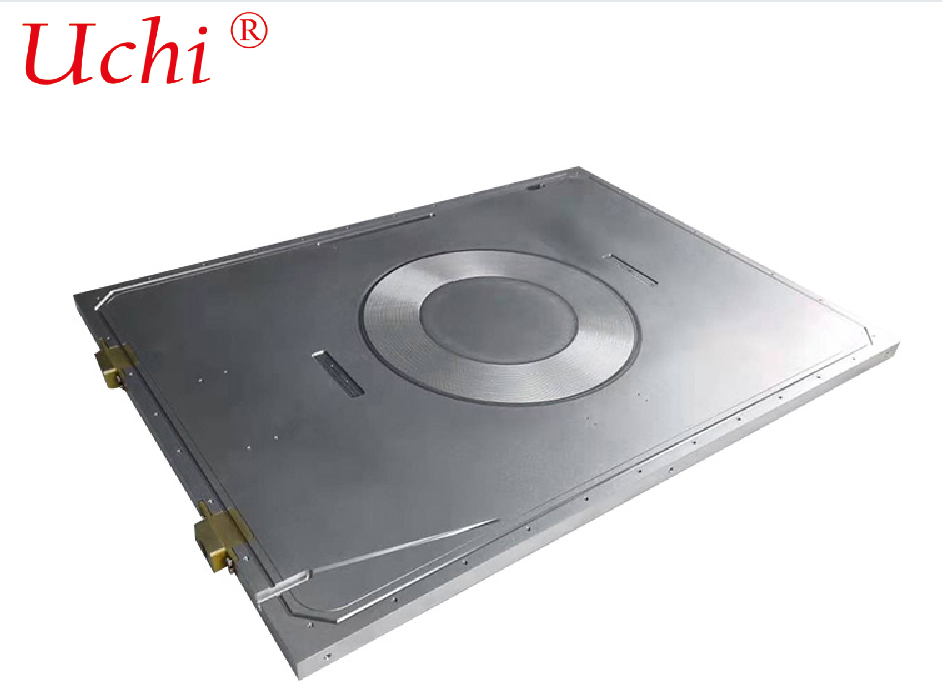

Peralatan Laser Aluminium Lempeng Dingin Lempeng Dingin Serat Optik Lempeng Dingin
Detail produk:
| Tempat asal: | Dongguan, Guangdong, Tiongkok |
| Nama merek: | UCHI |
| Sertifikasi: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 buah |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | dalam jumlah besar |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, Uang gram |
| Menyediakan kemampuan: | 5000.000.000PCS Per Bulan |
|
Informasi Detail |
|||
| Proses: | sirip skived brazing | Permukaan akhir: | Berlapis nikel atau dianodisasi |
|---|---|---|---|
| Tipe pemasangan: | Dudukan Sekrup | Peringkat IP: | IP65 |
| Opsi pemasangan: | Lubang sekrup atau bantalan perekat | Lebar: | Sesuai dengan permintaan pelanggan |
| Kelas Perlindungan: | IP54 | Proses ekstra: | pemesinan cnc |
| Perlakuan: | pasif Konduksi panas | ||
| Menyoroti: | peralatan laser aluminium lempeng dingin,plat pendingin serat optik,pelat pendingin cair dengan garansi |
||
Deskripsi Produk
Parameter produk OEM profil aluminium khusus peralatan laser lempeng dingin berkualitas tinggi lempeng dingin serat optik lempeng dingin
OEM
Bahan: AL 6061
Ukuran:286*275*35mm
Teknologi: Teknik serat optik+mesin CNC
Fitur: Kemampuan pendinginan yang baik dan Tidak ada kebocoran default
Pengolahan permukaan: pengolahan minyak, pembersihan dan pasivasi
Daya konduktif panas: 600W
Plat pendingin aluminium untuk peralatan laser (plat pendingin, plat pendingin laser serat)
Plat pendingin aluminium, juga dikenal sebagai piring pendingin atau piring pendingin laser serat, adalah komponen dissipation panas inti untuk laser bertenaga tinggi.Mereka mengedarkan air pendingin melalui saluran aliran internal untuk dengan cepat menghilangkan panas yang dihasilkan oleh sumber panas seperti sumber pompa dan mendapatkan serat, memastikan output laser yang stabil dan panjang gelombang yang tepat.
1. Definisi Inti & Skenario Aplikasi
Plat pendingin laser: Istilah umum untuk lempeng pendingin cair aluminium yang diterapkan pada berbagai perangkat laser (serat, solid-state, semikonduktor), yang mencakup tingkat daya dari ratusan watt hingga puluhan kilowatt.
Plat pendingin laser seratDirancang khusus untuk laser serat. Hal ini mewujudkan ekualisasi suhu dan disipasi panas untuk sumber panas yang tepat termasuk array sumber pompa, kombinasi serat dan kepala laser,dengan daya tahan termal rendah, seragam suhu yang sangat baik, ketahanan getaran, isolasi dan ketahanan korosi.
Aplikasi Tipikal: Laser serat pemotong/pengelasan industri (1 ‰ 6 kW), laser ultracepat, lidar, peralatan laser medis.
2Pemilihan bahan (terutama paduan aluminium)
- 6061-T6: Kelas yang paling banyak digunakan. Konduktivitas termal: sekitar 180 W/m·K. Kekuatan tinggi, mudah untuk mesin, tersedia dengan anodizing/hard anodizing treatment dan hemat biaya.
- 3003: Konduktivitas termal: sekitar 190 W/m·K. Ketahanan korosi yang baik dan kemampuan untuk dilas, umumnya digunakan untuk lempeng pendingin yang dilas vakum.
- 7075: paduan kelas aeroangkasa dengan kekuatan tinggi. Konduktivitas termal: sekitar 130 W/m·K. Digunakan untuk perangkat kompak bertenaga tinggi yang bekerja di bawah getaran yang kuat.
- Komposit Tembaga-Aluminium: Substrat aluminium tertanam dengan saluran aliran/tabung tembaga. Menggabungkan berat ringan dan konduktivitas panas yang tinggi (401 W/m·K), ideal untuk peralatan di atas 2 kW.
3. Struktur Utama & Proses Manufaktur
3.1 Plat pendingin tabung (yang paling populer)
Proses: Penggilingan alur pada dasar aluminium → Membungkus tabung tembaga → Pemadatan vakum / las laser → Pengolahan permukaan.
Fitur: Penutup yang dapat diandalkan, tekanan kerja 1015 bar, desain saluran aliran yang fleksibel dan pemeliharaan yang mudah.
3.2 Piring pendingin mikro-saluran yang dilas vakum
Proses: Laminasi beberapa lembar aluminium → Pengelasan difusi / Pengelasan vakum → Pembentukan integral.
Fitur: Saluran aliran padat, area pertukaran panas yang besar dan keseragaman suhu yang superior (perbedaan suhu permukaan ≤ 1 °C).
3.3 Friction Stir Welding (FSW) Piring pendingin
Proses: penggilingan alur pada dasar aluminium → pemasangan pelat penutup → FSW tanpa jahitan.
Fitur: Tidak diperlukan pengisi las, kekuatan las ≥ 90% dari bahan dasar, deformasi rendah (≤ 0,1 mm/m) dan ketahanan tekanan tinggi.Sangat cocok untuk skenario yang membutuhkan ketahanan getaran tinggi dan keandalan jangka panjang.
3.4 Plat pendingin las laser
Proses: Pengelasan laser fusion pada pelat tipis (0,8~1,5 mm) untuk membentuk saluran aliran tertutup.
Fitur: Keakuratan pemesinan yang tinggi dan zona yang dipengaruhi panas yang kecil.
4Indikator Kinerja Utama (Rujukan Pengadaan)
- Ketahanan termal: ≤ 0,05°C·cm2/W (nilai yang lebih rendah menunjukkan kinerja yang lebih baik)
- Persamaan Suhu: Perbedaan suhu permukaan ≤ 1 ̊2°C (menjamin kekuatan laser yang stabil)
- Ketahanan Tekanan: Tekanan operasi 6 ‰ 10 bar; Tekanan uji 15 ‰ 20 bar
- Tingkat kebocoran: Deteksi kebocoran helium ≤1×10−9 Pa·m3/s (standar kebocoran nol)
- Permukaan rata: ≤0,05 ∼0,1 mm/m (memberikan kecocokan yang ketat dengan komponen)
- Pengolahan Permukaan: Hard anodizing (kekandelan lapisan ≥ 50 μm, terisolasi & tahan korosi), anodizing konduktif, plating nikel elektroless.
5. Desain Essentials (Dedikasikan untuk Fiber Laser)
- Layout Saluran Aliran: Saluran paralel untuk area sumber pompa (resistensi rendah & suhu seragam); Saluran serpentin untuk area serat (pertukaran panas diperpanjang);Desain counterflow (mengurangi perbedaan suhu antara inlet dan outlet).
- Fiber Groove: Lempar dan bebas burr dengan radius filet R≥0,5 mm untuk mencegah kerusakan lapisan serat.
- Isolasi & Resistensi Tegangan: ketebalan lapisan anodisasi ≥50 μm; Tahan tegangan ≥2 kV (mencegah kebocoran listrik dari sumber pompa).
- Penguatan Getaran: Lubang pemasangan diperkuat; Saluran aliran yang diatur jauh dari area tekanan tinggi untuk beradaptasi dengan getaran di situs industri.
6Perbandingan Kinerja: Aluminium vs Tembaga
Plat pendingin aluminium: Berat ringan (sekitar 1/3 dari tembaga), biaya rendah (sekitar 1/2 dari tembaga), mudah untuk mesin dan isolasi anodik yang sangat baik.Cocok untuk peralatan bertenaga menengah dan rendah, desain ringan dan proyek yang sensitif terhadap biaya.
Plat pendingin tembaga: Konduktivitas termal yang sangat tinggi dan kapasitas disipasi panas yang luar biasa.Digunakan untuk peralatan bertenaga tinggi (≥ 6 kW), ruang yang kompak dan skenario yang menuntut disipasi panas yang ekstrim.
7. Spesifikasi Umum (Dipersonalisasi)
- Dimensi: Panjang 200-800 mm, Lebar 100-400 mm, Ketebalan 8-20 mm
- Saluran Aliran: Lebar 3 8 mm, Tinggi 2 5 mm, Pitch 5 15 mm
- Konektor: Konektor cepat standar G1/4, G3/8, M14×1.5 atau khusus
8. Pedoman Seleksi
- ≤ 1,5 kW: 6061 paduan dengan tabung tembaga tertanam & las laser, kinerja biaya tinggi
- 10,5 kW: 6061/3003 tipe mikro saluran las vakum, seragam suhu yang baik dan keandalan tinggi
- ≥ 3 kW: Komposisi tembaga-aluminium atau jenis las vakum, ketahanan termal rendah dan ketahanan tekanan tinggi
- Getaran tinggi / Penggunaan di luar ruangan: Pengelasan gerak gesekan + anodisasi keras, kekuatan struktural yang tinggi dan ketahanan korosi
