Plat pendingin aluminium berprofil ganda dengan pipa tembaga
Detail produk:
| Tempat asal: | Dongguan, Guangdong, Tiongkok |
| Nama merek: | UCHI |
| Sertifikasi: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 buah |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | dalam jumlah besar |
| Waktu pengiriman: | 5-7 hari |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, Uang gram |
| Menyediakan kemampuan: | 5000.000.000PCS Per Bulan |
|
Informasi Detail |
|||
| Ketahanan korosi: | Ya, dengan pelapis yang sesuai | Layanan: | Layanan Kustom OEM ODM |
|---|---|---|---|
| Jumlah saluran air: | 6 saluran air | Media yang berlaku: | untuk penggantian/perbaikan |
| Standar Produksi: | GB3733.1 ～ 3765-83 | Kemampuan Materi: | Aluminium, Tembaga |
| Teknik Utama: | pemesinan cnc | Proses: | sirip skived brazing |
| Paduan Atau Tidak: | Adalah Paduan | Permukaan: | Anodized, dipoles |
| Layanan Pemrosesan: | penempaan dingin, CNC | Diameter: | Φ 12mm |
| metode pendinginan: | Pendinginan Cair | ||
| Menyoroti: | plat pendingin cair aluminium dengan pipa tembaga,plat dingin multi profil untuk pendinginan cairan,pipa tembaga plat dingin cair dengan garansi |
||
Deskripsi Produk

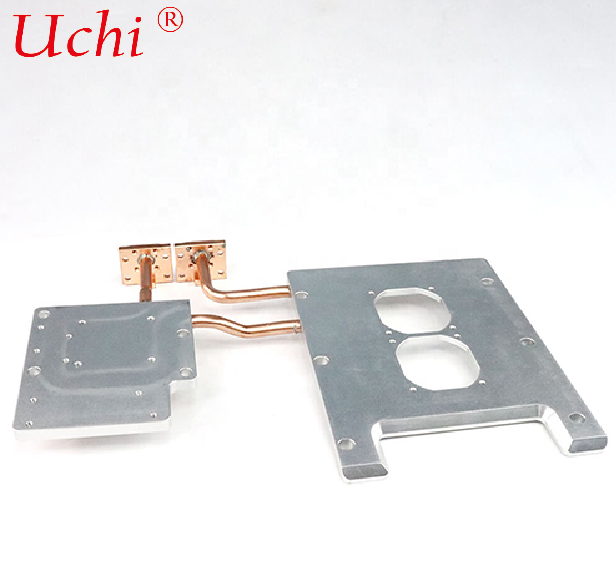

Plat dingin berprofil multi aluminium dengan pipa tembaga
1. Ringkasan Produk
Ini adalah komponen disipasi panas pendingin cair komposit dengan bodi paduan aluminium dan tabung pendingin tembaga TP2 yang tertanam.berat ringan dan biaya rendah dan tembaga merah konduktivitas termal tinggiIni adalah solusi pendinginan yang banyak digunakan untuk elektronik tenaga dan peralatan kontrol industri.
2. Fitur Struktural
Badan utama terbuat dari profil aluminium yang diekstrusi atau pelat aluminium yang digiling.
Sirkuit pendingin mengadopsi tabung tembaga merah tanpa jahitan, yang mendukung tata letak fleksibel termasuk sirkuit tunggal, multi-sirkuit dan saluran aliran bengkok.
Dasar aluminium diikat erat ke tabung tembaga untuk meminimalkan resistensi termal kontak, memungkinkan transfer panas yang cepat dari pelat aluminium ke pendingin.
3. Keuntungan Utama
✅Konduktivitas Panas yang Luar Biasa: Tembaga merah memiliki konduktivitas termal yang jauh lebih tinggi daripada aluminium, memberikan efisiensi pertukaran panas yang luar biasa untuk komponen pembangkit panas bertenaga menengah dan tinggi.
✅Ketahanan Tekanan & Ketegangan Kebocoran yang Dapat Diandalkan: Tabung tembaga tanpa jahitan memiliki ketahanan tekanan dan deformasi yang kuat dengan kebocoran nol di bawah tekanan sistem pendingin cairan normal.
✅Kinerja dengan Biaya Tinggi: Badan aluminium mengontrol biaya dan berat keseluruhan, sementara tabung tembaga di area pertukaran panas utama memastikan kinerja pendingin yang unggul.
✅Fleksibilitas Mesin: Tubuh aluminium dapat dibuat menjadi bentuk yang kompleks, dan tabung tembaga dapat ditekuk dengan bebas, sangat cocok untuk peralatan non-standar.
✅Kompatibilitas luas: Tabung tembaga tahan terhadap korosi dari pendingin, dan dapat bekerja stabil dengan larutan air etilenglikol, air murni dan media lainnya untuk waktu yang lama.
4. Kesamaan Bahan Umum
- Aluminium Base: 6061 / 6063 profil aluminium industri & pelat (kepadatan mekanik seimbang dan machinability)
- Tabung pendingin: Tabung tembaga merah TP2 (tembaga murni industri universal dengan konduktivitas termal, fleksibilitas dan kinerja penyegelan yang baik)
5. Parameter Teknis Inti
- Tekanan kerja normal: 0,8−1,2 MPa
- Uji tahan tekanan: 1,0 MPa, tidak bocor setelah 30 menit
- Suhu operasi: -40°C ~ +85°C
- Bahan pendingin yang dapat digunakan: larutan air etilenglikol, air murni industri, antibeku khusus
6. Skenario Aplikasi Utama
Inverter fotovoltaik, inverter penyimpanan energi, konverter frekuensi industri
Sumber daya listrik bertenaga tinggi, pengoreksi, unit daya baterai pengisian
Peralatan kontrol elektronik transportasi kereta api, sistem servo industri
7. Proses manufaktur utama
Aluminum profile/plate cutting → Tube bending & forming → Copper tube embedding → Compression / glue filling / tube expansion fastening (to reduce contact thermal resistance) → Joint welding → Hydraulic & air tightness test → Precision shaping → Surface treatment → Final inspection
8. Perbandingan Seleksi (vs FSW / Plat Dingin Terintegrasi)
Keuntungan: Modifikasi desain yang cepat, biaya yang lebih rendah untuk produk batch kecil dan non-standar, dan pemeliharaan & penggantian tabung tembaga yang nyaman.
Kelemahan: Permukaan rata secara keseluruhan sedikit lebih rendah daripada lempeng dingin yang dilas sepenuhnya; tidak berlaku untuk getaran ekstrem dan kondisi kerja tekanan ultra tinggi.
Saran Pemilihan: Prioritaskan produk ini untuk peralatan daya menengah dan rendah, proyek khusus dan aplikasi yang sensitif terhadap biaya.
