Modul Kontrol Suhu Sirkulasi Air untuk Kasur Berpendingin Cairan Cerdas

Proses Perakitan Lengkap Host Pengatur Suhu untuk Kasur Berpendingin Cair (Semua Komponen Sesuai dengan Tiga Diagram)
I. Daftar Material Lengkap (Komponen Sesuai dengan Tiga Diagram)

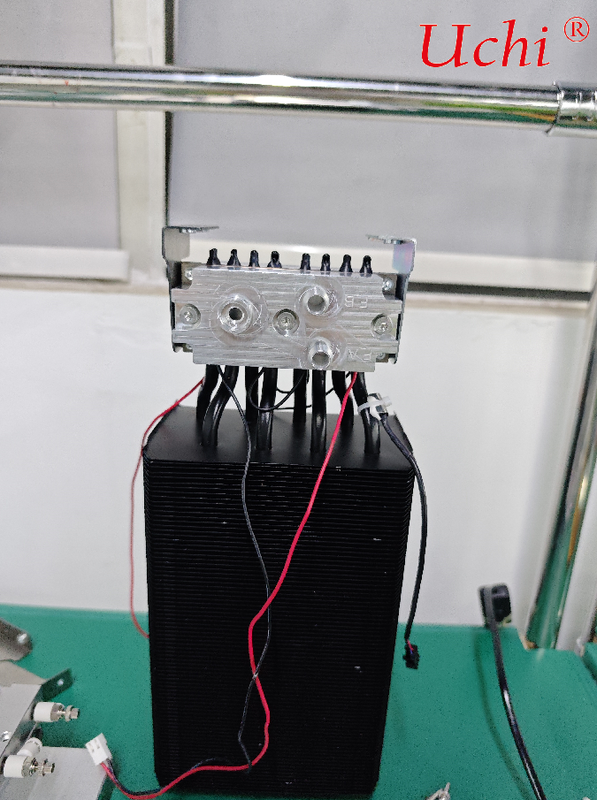

Modul Inti Pendinginan (Diagram 1): Pelat pendingin air aluminium sirkuit ganda, 8 pipa panas penghantar panas, beberapa chip pendingin termoelektrik TEC, kabel catu daya merah dan hitam untuk chip TEC

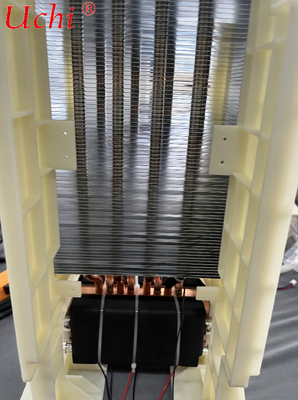

Rakitan Pendingin Panas (Diagram 3): Braket saluran udara terisolasi nilon, radiator sirip aluminium berdensitas tinggi, pipa pemerataan panas tembaga, alas penghantar panas hitam untuk chip TEC

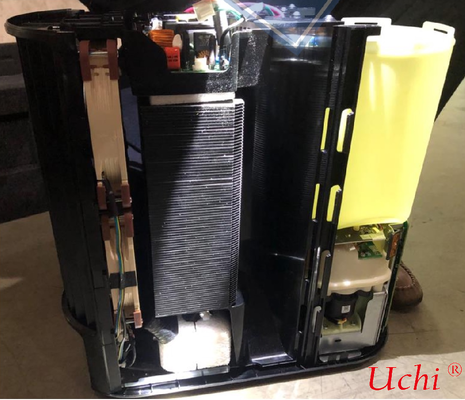

Rumah Utama, Sirkuit Air, dan Komponen Kontrol Elektronik (Diagram Unit Utama yang Dibongkar 2): Cangkang unit utama plastik, tangki penyimpanan air, pompa air sirkulasi senyap, papan sirkuit PCB kontrol utama, spons peredam kejut, klip harness kabel, kipas pendingin DC, sensor ketinggian air, probe suhu, panel operasi eksternal
II. Langkah 1: Perakitan Lapis Inti Pendinginan dan Rakitan Pendingin Panas (Rakitan Ujung Panas Komponen Inti)
Bersihkan permukaan ujung panas chip pendingin TEC dan permukaan datar alas tembaga hitam, lalu oleskan lapisan tipis gemuk termal secara merata untuk mengisi celah dan mengurangi resistansi termal.
Tekan ujung panas beberapa chip pendingin TEC dengan erat ke alas hitam dan sementara kencangkan dengan pengikat kabel; atur ujung dingin chip TEC ke atas agar sejajar dengan pelat pendingin air aluminium sirkuit ganda di atas.
Masukkan salah satu ujung setiap pipa panas tembaga ke dalam alur pipa yang telah disediakan di alas hitam, dan masukkan ujung lainnya melalui radiator sirip aluminium berdensitas tinggi di atas. Pastikan setiap pipa panas membentuk kesesuaian interferensi yang ketat dengan sirip tanpa celah yang longgar.
Pasang braket saluran udara terisolasi nilon berwarna krem, sejajarkan lubang pemasangan di kedua sisi radiator dan kencangkan dengan sekrup untuk membentuk saluran udara vertikal tertutup, pastikan semua aliran udara dari kipas melewati sirip aluminium.
Sambungkan kabel catu daya merah dan hitam chip TEC, arahkan harness kabel melalui alur kabel yang telah ditentukan di braket dan kencangkan dengan klip untuk mencegah korsleting yang disebabkan oleh kontak dengan radiator logam.
III. Langkah 2: Perakitan Pelat Pendingin Air Sirkuit Air Ujung Dingin
Oleskan lapisan tipis gemuk termal lagi pada permukaan ujung dingin chip TEC, sejajarkan pelat pendingin air aluminium FA/EB sirkuit ganda yang ditunjukkan pada Diagram 1, dan tekan secara vertikal agar pas dengan semua ujung dingin chip TEC.
Kencangkan sekrup pengencang di kedua sisi pelat pendingin air dengan gaya yang seragam untuk menghindari keretakan chip TEC di bawah tekanan; periksa bahwa ketiga port air koneksi cepat tidak terhalang dan sediakan ruang untuk saluran pipa kasur eksternal.
Pasang gasket termal pada titik kontak antara ujung atas 8 pipa panas penghantar panas dan bagian belakang pelat pendingin air untuk membantu menyeimbangkan suhu ujung dingin dan menghilangkan perbedaan suhu lokal.
IV. Langkah 3: Pra-rakitan Sistem Sirkuit Air (Tangki Air + Pompa Air)
Keluarkan cangkang unit utama plastik, pasang tangki penyimpanan air kuning ke kabin kanan dan kencangkan klip pembatas untuk mencegah guncangan dan kebocoran air.
Sambungkan bagian bawah tangki penyimpanan air ke pompa air sirkulasi DC senyap, dan tekan cincin penyegel untuk menghentikan rembesan air; sambungkan saluran masuk dan keluar air pompa ke port sirkulasi FA dan EB pelat pendingin air melalui selang silikon.
Sambungkan sensor aliran air dan probe suhu air secara seri ke sirkuit air, atur semua saluran pipa ke alur kabel samping dan sediakan port luapan pengisian air; kencangkan semua sambungan dengan klem selang untuk mencegah rembesan air selama sirkulasi.
Tempelkan spons peredam kejut putih di bagian bawah pompa air dan radiator untuk mengisolasi getaran dan mengurangi kebisingan operasi seluruh unit di malam hari.
V. Langkah 4: Pengkabelan dan Pemasangan Sistem Kontrol Elektronik
Pasang papan sirkuit PCB kontrol utama ke kabin atas unit utama dan kencangkan tiang penyangga isolasi untuk menghindari kontak antara papan sirkuit dan radiator logam.
Sambungkan harness kabel berdasarkan kategori:
Kabel daya: Sambungkan kabel daya merah dan hitam TEC, kabel daya pompa air, dan kabel daya kipas pendingin ke terminal output daya papan utama.
Kabel sinyal sensor: Sambungkan probe suhu air, sensor suhu zona kasur, dan sensor ketinggian air rendah ke terminal akuisisi sinyal papan utama.
Kabel komunikasi panel: Colokkan kabel datar panel operasi eksternal ke antarmuka komunikasi papan utama.
Kencangkan semua harness kabel secara berlapis di alur kabel kiri dengan klip plastik coklat dan atur dengan rapi untuk mencegah pipa dan kipas menggores kabel; gulung dan kencangkan kabel yang berlebihan untuk menghilangkan kebisingan resonansi.
VI. Langkah 5: Penutupan Casing Unit Utama dan Perakitan Saluran Udara
Dorong modul pendinginan dan pendinginan panas yang telah dirakit sepenuhnya ke dalam kabin tengah unit utama secara keseluruhan, dan kencangkan ke alas dengan sekrup.
Pasang kipas pendingin DC pada posisi saluran udara di bagian depan radiator, dengan kipas meniupkan udara ke arah sirip aluminium untuk membentuk pendinginan konveksi paksa.
Sejajarkan klip pada cangkang plastik atas dan bawah unit utama, kencangkan seluruh unit dan kunci cangkang dengan sekrup; sediakan outlet untuk pipa air eksternal pelat pendingin air dan kabel daya.
Periksa semua bagian yang bergerak: kipas berputar tanpa gesekan, pompa air berjalan lancar tanpa macet, tangki air dapat ditarik keluar secara normal untuk pengisian air, dan sambungan sirkuit air bebas dari ekstrusi dan pembengkokan.
VII. Langkah 6: Uji Air dan Daya Unit Lengkap (Inspeksi Pabrik Wajib)
Uji Sirkuit Air
Isi tangki air dengan air suling, nyalakan pompa air untuk sirkulasi 10 menit, dan periksa semua sambungan dan pelat pendingin air dari rembesan atau tetesan air.
Verifikasi sensor aliran air dapat mendeteksi aliran air secara normal; papan utama akan memicu perlindungan air rendah untuk mematikan unit ketika tidak ada air.
Uji Kinerja Pengaturan Suhu
Nyalakan panel operasi, atur mode pendinginan pada 18°C dan mode pemanasan pada 45°C masing-masing untuk menguji pengaturan suhu independen dari saluran air sirkuit ganda.
Jalankan terus menerus selama 2 jam, periksa bahwa radiator tidak terlalu panas, kecepatan kipas tetap stabil, dan chip TEC tidak mengalami penurunan frekuensi suhu tinggi.
Kebisingan malam hari yang terukur tidak boleh melebihi 35dB, tanpa getaran aliran air yang jelas atau kebisingan kipas yang tidak normal.
Uji Fungsi Perlindungan
Blokir saluran udara radiator secara manual; papan utama akan secara otomatis memutus catu daya ke chip TEC melalui perlindungan suhu berlebih.
Kuras semua air dari tangki air; perlindungan air rendah akan mematikan seluruh unit dan memicu prompt alarm air rendah di panel.
VIII. Tips Menghindari Kesalahan Perakitan Kunci
⚠️ Jangan mengoleskan lapisan gemuk termal yang terlalu tebal; hanya lapisan tipis yang dibutuhkan. Gemuk yang terlalu tebal akan sangat meningkatkan resistansi termal dan mengurangi efisiensi pendinginan.
Jangan pernah membengkokkan atau meratakan pipa panas tembaga; aliran balik media kerja internal yang tersumbat akan langsung menonaktifkan pembuangan panas.
Braket terisolasi nilon tidak boleh dihilangkan atau dilepas, jika tidak kontak antara radiator logam dan jalur catu daya akan menyebabkan korsleting dan membakar papan sirkuit.
Hanya air suling yang dapat digunakan untuk sirkuit air; air keran dilarang selama perakitan dan pengujian untuk mencegah penumpukan kerak dan penyumbatan pipa prematur.
