Akurasi Tinggi, Kebisingan Rendah, Daya Rendah LDO 1μA Konsumsi Arus Ultra Rendah Dan Regulator Tegangan CMOS Dropdown Rendah
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM2034 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| DALAM ke GND: | -0.3V hingga 8V | KELUAR ke GND: | -0,3V hingga 6V |
|---|---|---|---|
| SOT-23-3, θJA: | 283℃/W | SOT-89-3, θJA: | 101℃/W |
| Suhu persimpangan: | +150℃ | Kisaran suhu penyimpanan: | -65 hingga +150℃ |
| Suhu Timbal (Solder, 10 detik): | +260℃ | HBM: | 8000V |
| mm: | 400v | CDM: | 1000V |
| Menyoroti: | Regulator tegangan LDO daya rendah,Regulator CMOS arus ultra rendah,Regulator tegangan LDO berisik rendah |
||
Deskripsi Produk
Akurasi Tinggi, Kebisingan Rendah, Daya Rendah LDO 1μA Konsumsi Arus Ultra Rendah Dan Regulator Tegangan CMOS Dropdown Rendah
SGM2034 adalah regulator linear konsumsi arus ultra rendah, tegangan dropout rendah dan akurasi tinggi.Tegangan putus yang khas hanya 70mV pada 100mA. rentang tegangan input kerja adalah dari 1.7V hingga 7.5V dan tegangan output tetap adalah 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.6V,3.8V, 4.0V, 4.5V dan 5.0V.Fitur lainnya termasuk batas arus sirkuit pendek dan perlindungan mati termal.SGM2034 tersedia dalam paket hijau SOT-23-3 dan SOT-89-3.Ini bekerja pada kisaran suhu operasi dari -40°C sampai +85°C.
Fitur Utama
● Kisaran tegangan input operasi: 1,7V sampai 7,5V
● Output tetap 1,2V, 1,8V, 2,5V, 2,8V, 3,0V, 3,3V,3.6V, 3.8V, 4.0V, 4.5V dan 5.0V
● 250mA Daya Keluar
● Keakuratan Tegangan Keluar Tinggi: ±1,2% pada +25°C
● Arus Sisa Ultra-Rendah: 1μA (TYP)
● Tegangan Penarikan Rendah: 70mV (TYP) pada 100mA
● Arus Kebocoran Kebalikan Rendah:0.4μA (TYP) ketika VOUT > VIN
● Pembatasan arus dan perlindungan termal
● Kisaran suhu operasi -40°C sampai +85°C

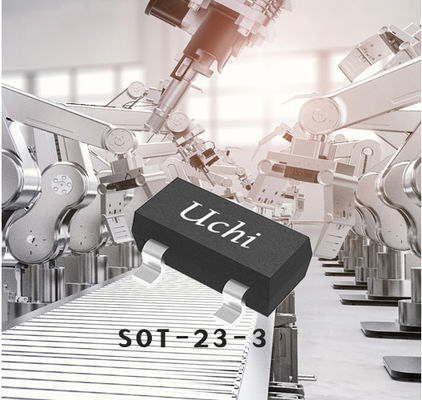

● Tersedia dalam Paket SOT-23-3 dan SOT-89-3 Hijau
Aplikasi
Perangkat Pakai
Ponsel pintar
Peralatan Portable
Ponsel pintar
Peralatan Portable
Aplikasi Tipikal
Konfigurasi Pin
Deskripsi Pin
Panduan Pemilihan Produk
Konfigurasi Pin
Deskripsi Pin
Panduan Pemilihan Produk
| Nomor Bagian |
VOUT (V)
|
Nomor kendaraan
(V)
|
Output
Saat ini
(mA)
|
Meninggalkan sekolah
Tegangan
(mV)
|
Arus Darat
(Tidak ada beban)
(μA)
|
Tegangan Keluar
Kebisingan
(μVRMS)
|
PSRR
@ 1kHz
(dB)
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|---|
|
SGM2013
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3
|
2.5 ~ 5.5
|
300
|
270
|
100 | 140 | 72 |
SOT-89-3
|
Daya rendah, kebisingan rendah, LDO 3 terminal
|
|
SGM2019
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3Adj.
|
2.5 ~ 5.5
|
300
|
270
|
100 | 30 | 74 |
SOT-23-5,SC70-5
|
Daya rendah, kebisingan rendah, PSRR tinggi LDO
|
|
SGM2021
|
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.3...5.0
|
2.5 ~ 5.5
|
300
|
270
|
120 | 140 | 71 |
SOT-23-3
|
Daya rendah, kebisingan rendah, LDO 3 terminal |
|
SGM2028
|
1.8,2.8,3.0,3.3Adj.
|
2.5 ~ 5.5
|
500 |
270
|
115 | 30 | 73 |
SOT-23-5
|
500mA, daya rendah, kebisingan rendah, PSRR tinggi LDO
|
|
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
2.5 ~ 5.5
|
250 |
230
|
95 | 140 | 72 |
UTDFN-1×1-4L
|
Paket mini, daya rendah, PSRR tinggi LDO
|
|
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0Adj.
|
2.5 ~ 5.5
|
300 |
270
|
120 | 30 | 75 |
SOT-23-5,SC70-5
|
Daya rendah, kebisingan rendah, PSRR tinggi LDO
|
|
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0Adj.
|
1.8 ~ 5.5
|
250 |
62
|
13.5 | 20 | 94 |
SOT-23-5, UTDFN-1×1-4AL
|
Kebisingan Ultra Rendah, PSRR Tinggi
|
|
SGM2034
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
1.7 ~ 5.5
|
250 |
75 @100mA
|
1 | 27 |
SOT-23-3, SOT-89-3
|
Konsumsi arus ultra rendah, drop-out rendah
|
|
|
SGM2035C
|
1.8,2.8,3.0,3.3Adj.
|
2.5 ~ 5.5 | 500 |
250
|
115 | 30 | 73 |
TDFN-2×2-6L, UTDFN-1.6×1.6-6L
|
500mA, Paket Mini, Daya Rendah, Kebisingan Rendah, PSRR Tinggi LDO
|
|
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3Adj.
|
1.6 ~ 5.5
|
500 |
275
|
30 | 60 | 76 |
UTDFN-1.6×1.6-6L,TDFN-2×2-6L
|
500mA, Low Dropout, Low Power, RF Linear Regulator
|
|
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,... Adj
|
1.6 ~ 5.5
|
300 |
165
|
20 | 30 | 70 |
UTDFN-1×1-4L,SOT-23-5,SC70-5
|
Paket Mini, Low IQ, Low Noise, High PSRR LDO
|
|
SGM2036S
|
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,... Adj
|
1.6 ~ 5.5
|
300 | 190 | 30 | 13 | 86 |
XTDFN-1×1-4L, SOT-23-5, SC70-5
|
300mA, Low Power dan Low Dropout RF Linear Regulator
|
|
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6Adj.
|
0.8 ~ 5.5
|
500 |
120
|
37 | 25 | 71 |
SOT-23-5, SOT-23-6, UTDFN-1.2×1.2-6L
|
Kebisingan Rendah, Perhentian Sekolah Sangat Rendah
|
|
SGM2037H
|
Adj
|
0.8 ~ 5.5
|
500 |
120
|
37 | 25 | 71 |
XTDFN-1.2×1.2-6L
|
500mA, Low Noise, Very Low Dropout Bias Rail CMOS Voltage Regulator
|
| SGM2038 |
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
0.8 ~ 5.5
|
500 |
120
|
37 | 25 | 71 |
UTDFN-1.2×1.2-4L
|
Kebisingan Rendah, Perhentian Sekolah Sangat Rendah
|
|
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2Adj.
|
1.8 ~ 5.5
|
1000 | 88 | 55 | 11 | 88 |
XTDFN-1.6×1.2-8L
|
Respon cepat sementara, 1A, Low Noise, Low Voltage, Low Dropout Linear Regulator
|
|
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
1.7 ~ 7.5
|
250 |
60 @100mA
|
1 | 27 |
SOT-23-5, UTDFN-1×1-4AL
|
Konsumsi arus ultra rendah, drop-out rendah
|
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi,aplikasi elektronik konsumen dan peralatan medis.
Solusi ini menunjukkan aplikasi sirkuit terpadu di ponsel cerdas dan tablet. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
