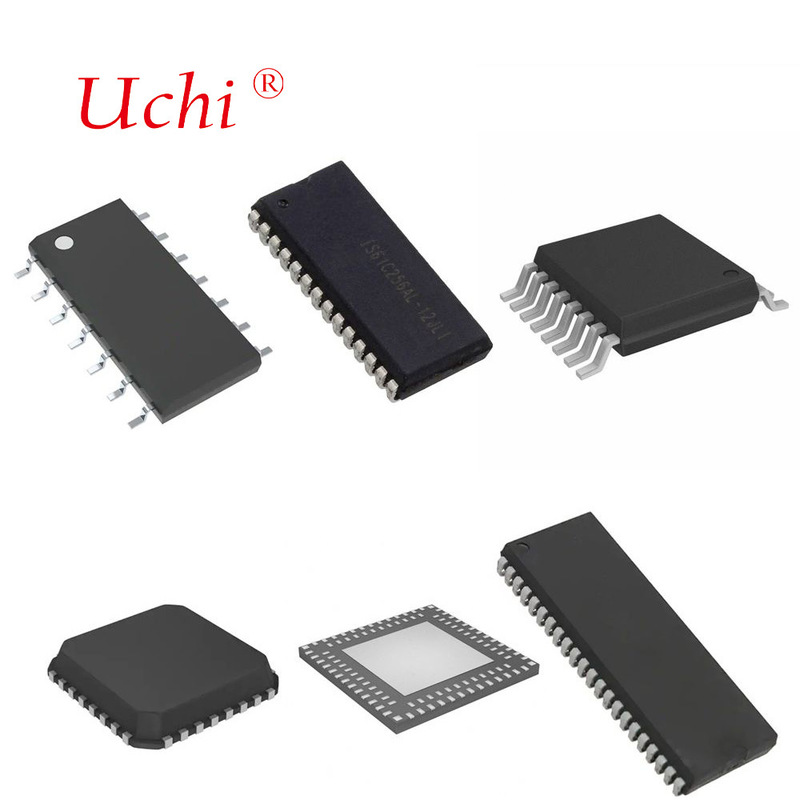

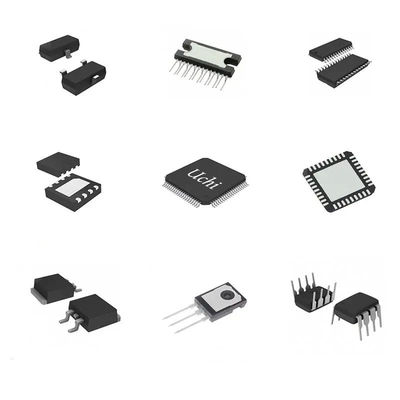

LED Backlight Driver PWM Dimming, 38V Boost LED Driver Integrated Circuit IC Chip
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM3732 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Tegangan Masukan, VIN: | -0,3V hingga 6V | Node Tegangan Tinggi, SW, VOUT: | -0,3V hingga 40V |
|---|---|---|---|
| Pin lainnya, FB, CTRL: | -0,3V hingga VIN + 0,3V | TSOT-23-6, θJA: | 120℃/W |
| Suhu persimpangan: | +150℃ | Kisaran suhu penyimpanan: | -65 hingga +150℃ |
| Suhu Timbal (Solder, 10 detik): | +260℃ | HBM: | 4000V |
| mm: | 200v | ||
| Menyoroti: | PWM dimming LED backlight driver,38V boost LED driver IC,driver LED MOSFET bertenaga tinggi |
||
Deskripsi Produk
Driver Lampu Latar LED Peredupan PWM, Chip IC Sirkuit Terpadu Driver LED Boost 38V
SGM3732 adalah driver LED arus konstan efisiensi tinggi dengan konverter peningkatan PWM 1,1MHz. MOSFET N-channel sisi rendah internal dan frekuensi switching yang tinggi membuat SGM3732 mudah menggunakan komponen kecil dan dioptimalkan untuk solusi kompak.
SGM3732 mampu menggerakkan hingga 10LED secara seri untuk output 38V atau total arus 260mA dengan 3 LED secara seri per string sekaligus mencapai efisiensi konversi yang tinggi. Arus LED dapat diprogram dengan antarmuka peredupan PWM digital. Frekuensi PWM berkisar antara 2kHz hingga 60kHz.
SGM3732 menyediakan arus shutdown yang sangat rendah. Ini juga mencakup serangkaian fitur perlindungan yang komprehensif seperti perlindungan tegangan berlebih, batas arus input siklus demi siklus, dan pematian termal. SGM3732 tersedia dalam paket Green TSOT-23-6. Ini beroperasi pada rentang suhu sekitar -40℃ hingga +85℃
SGM3732 mampu menggerakkan hingga 10LED secara seri untuk output 38V atau total arus 260mA dengan 3 LED secara seri per string sekaligus mencapai efisiensi konversi yang tinggi. Arus LED dapat diprogram dengan antarmuka peredupan PWM digital. Frekuensi PWM berkisar antara 2kHz hingga 60kHz.
SGM3732 menyediakan arus shutdown yang sangat rendah. Ini juga mencakup serangkaian fitur perlindungan yang komprehensif seperti perlindungan tegangan berlebih, batas arus input siklus demi siklus, dan pematian termal. SGM3732 tersedia dalam paket Green TSOT-23-6. Ini beroperasi pada rentang suhu sekitar -40℃ hingga +85℃
Fitur Utama
● Rentang Tegangan Masukan: 2,7V hingga 5,5V
● Mendukung hingga 10 LED secara Seri
● Sakelar 40V/1,35A terintegrasi
● Konverter Peningkatan PWM Efisiensi Tinggi
● Frekuensi Peralihan: 1,1MHz
● Tegangan Umpan Balik Rendah: 200mV
● Frekuensi Peredupan PWM: 2kHz hingga 60kHz
● Perlindungan Terbuka LED 38V
● Resistor Tarik Bawah 500kΩ pada Pin CTRL
● Soft-Start Otomatis untuk Mengurangi Arus Masuk
● Arus Shutdown kurang dari 1µA
● -40℃ hingga +85℃ Kisaran Suhu Pengoperasian
● Tersedia dalam Paket Hijau TSOT-23-6
Aplikasi
Lampu Latar LED
Ponsel dan Bingkai Foto Digital
Perangkat Portabel
Navigasi Otomotif
Ponsel dan Bingkai Foto Digital
Perangkat Portabel
Navigasi Otomotif
Aplikasi Khas
Konfigurasi Pin
Deskripsi Pin
Panduan Pemilihan Produk
Konfigurasi Pin
Deskripsi Pin
Panduan Pemilihan Produk
|
Saluran
per
Kemasan
|
Nomor Bagian |
VIN
Minimal
(V)
|
VIN
Maks
(V)
|
LED
per
Rangkaian
|
Penutupan
Saat ini
(μA)
|
Beralih
Frekuensi
(MHz)
|
DIPIMPIN
Koneksi
Jenis
|
Diam
Saat ini
(mA)
|
Metode Peredupan
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
SGM3732
|
2.7
|
5.5
|
10 |
<1
|
1.1
|
Anoda Umum
|
0,2
|
PWM
|
TSOT-23-6
|
10 LED per Senar
|
| 2 |
SGM3738
|
3 | 18 | 10 |
<1
|
0,6 |
Anoda Umum
|
0,24 |
PWM & Satu Kawat
|
TQFN-3×3-16L
|
2 Saluran Umpan Balik, Input 18V, Driver LED Seri
|
| 3 |
SGM3740
|
3 | 18 | 10 |
<1
|
0,6 |
Anoda Umum
|
0,24 |
PWM & Satu Kawat
|
TQFN-3×3-16L
|
3 Saluran Umpan Balik, Input 18V, Driver LED Seri
|
| 4 |
SGM3740B
|
3 | 18 | 10 |
<1
|
0,6 |
Anoda Umum
|
0,24 |
PWM & Satu Kawat
|
TQFN-3×3-16L
|
4 Saluran Umpan Balik, Input 18V, Driver LED Serial
|
| 3 |
SGM3741
|
3 | 18 | 10 |
<1
|
0,6 |
Anoda Umum
|
0,24 |
PWM & PWM
|
TQFN-3×3-16L
|
3 Saluran Umpan Balik, Input 18V, Driver LED Seri
|
| 2 |
SGM3743
|
3 | 18 | 10 |
<1
|
1.2 |
Anoda Umum
|
1.2 |
PWM & Satu Kawat
|
WLCSP-1.32×1.32-9B
|
2 Saluran Umpan Balik, Input 18V, Driver LED Seri
|
| 1 |
SGM3747
|
2.7 | 5.5 | 10 |
<1
|
1.1 |
Anoda Umum
|
0,2 |
PWM
|
TSOT-23-6
|
Performa Tinggi 1:500, 10 LED per Senar
|
| 1 |
SGM3748
|
2.7 | 5.5 | 10 |
<1
|
1.1 |
Anoda Umum
|
0,2 |
PWM
|
TDFN-2×2-8L
|
Performa Tinggi 1:500, 10 LED per Senar
|
| 1 |
SGM3749
|
3 | 20 | 10 |
<1
|
1.25 |
Anoda Umum
|
0,4 |
PWM
|
TDFN-2×2-6L,TSOT-23-6
|
Performa Tinggi 1:500, 10 LED per Senar, Input 20V
|
| 1 |
SGM3750
|
2.7 | 20 | 10 |
<1
|
0,65 |
Anoda Umum
|
0,4 |
PWM
|
TDFN-2×2-6L,TSOT-23-6
|
Performa Tinggi 1:500, 10 LED per Senar, Input 20V
|
| 1 |
SGM3752
|
2.7 | 5.5 | 10 |
<1
|
1.2
|
Anoda Umum
|
0,2 |
PWM
|
TSOT-23-6
|
Performa Tinggi 1:250, 10 LED per Senar
|
| 1 |
SGM3756
|
2.7 | 5.5 | 10 |
<1
|
1.2
|
Anoda Umum
|
0,2 |
PWM
|
TDFN-2×2-6L
|
Performa Tinggi 1:250, 10 LED per Senar
|
| 1 |
SGM3757
|
2.7 | 5.5 | 10 |
<1
|
1.2
|
Anoda Umum
|
0,2 |
PWM
|
TDFN-2×2-8L
|
Performa Tinggi 1:250, 10 LED per Senar
|
| 1 |
SGM3758
|
2.7 | 5.5 | 7 |
<1
|
1.2
|
Anoda Umum
|
0,2 | PWM |
TDFN-2×2-6L
|
Performa Tinggi 1:500, Dukungan Mode Flash Layar
|
| 1 |
SGM3759
|
2.7 | 5.5 | 7 |
<1
|
1.2
|
Anoda Umum
|
0,2 |
PWM
|
TSOT-23-6
|
Performa Tinggi 1:500, Dukungan Mode Flash Layar
|
| 3 |
SGM37603A
|
3 | 24 | 8 |
<1.5
|
1.2
|
Anoda Umum
|
0,66 |
PWM & saya2C
|
WLCSP-1.78×1.36-12B,TDFN-3×3-12L
|
12-Bit, 3 Saluran Umpan Balik, Input 24V, Driver LED Serial
|
| 3 |
SGM37603S
|
3 | 5.5 | 9 |
1.2
|
Anoda Umum
|
1.35 |
PWM & saya2C
|
WLCSP-1.35×1.7-12B
|
12-Bit, 3 Saluran Umpan Balik Driver LED
|
|
| 4 |
SGM37604A
|
3 | 24 | 8 |
<1.5
|
1.2
|
Anoda Umum
|
0,66 |
PWM & saya2C
|
WLCSP-1.78×1.36-12B,TDFN-3×3-12L |
12-Bit, 4 Saluran Umpan Balik, Input 24V, Driver LED Serial
|
| 4 |
SGM37604S
|
3 | 5.5 | 9 |
1.2
|
Anoda Umum
|
1.35 |
PWM & saya2C
|
WLCSP-1.35×1.7-12B |
12-Bit, 4 Saluran Umpan Balik Driver LED
|
|
| 1 |
SGM3766
|
2.7 | 5.5 |
10
|
<1
|
1.2
|
Anoda Umum
|
0,2 |
PWM
|
TSOT-23-5
|
Performa Tinggi 1:500, 10 LED per Senar
|
Sirkuit terpadu (IC) berfungsi sebagai fondasi elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja kuat, dan keandalan tinggi. Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem luar angkasa/pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomasi industri, energi baru, otomotif, komunikasi, komputasi, elektronik konsumen, dan aplikasi peralatan medis.
Solusi ini mendemonstrasikan penerapan sirkuit terpadu pada mesin POS portabel. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
