Triple-output AMOLED Display Power Supply Integrated Circuit IC Chip
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM3836A |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Tegangan: | -0,3V hingga 6V | SW3, Tegangan VO3: | -0,3V hingga 10V |
|---|---|---|---|
| Tegangan VO2: | -6.5V hingga 0.3V | Tegangan SW2: | -6.5V hingga 5.5V |
| TQFN-3×3-16L, JA: | 45℃/W | Suhu persimpangan: | +150℃ |
| Kisaran suhu penyimpanan: | -65 hingga +150℃ | Suhu Timbal (Solder, 10 detik): | +260℃ |
| HBM: | 3000V | CDM: | 1000V |
| Menyoroti: | Triple-output AMOLED Display IC Chip,Chip IC Mosfet Daya Tinggi,Chip catu daya sirkuit terintegrasi |
||
Deskripsi Produk
● Rentang Tegangan Input 2,9V hingga 4,5V
● Konverter Peningkatan Sinkron (ELVDD)
Tegangan Output 4,6V hingga 5,0V dengan Langkah 100mV
Tegangan Output Default 4.6V Akurasi 1%.
Pin Penginderaan Tegangan Keluaran untuk Kompensasi Rugi Jalur (FBS)
● Konverter Buck-Boost Pembalik Sinkron (ELVSS)
Tegangan Output -5.4V hingga -1.4V dengan Langkah 100mV
-2.5V Tegangan Keluaran Default Akurasi 1.2% pada -2.5V
● Kemampuan Arus Output Gabungan ELVDD & ELVSS
Hingga 800mA pada 4,6V/-2,5V (VIN = 3,1V)
Hingga 780mA pada 4,6V/-2,7V (VIN = 3,1V)
Hingga 750mA pada 4.6V/-3.0V (VIN = 3.1V)
Hingga 630mA pada 4.6V/-4.0V (VIN = 3.1V)
Hingga 510mA pada 4,6V/-5,4V (VIN = 3,1V)
● Konverter Peningkatan Sinkron (AVDD)
Tegangan Output 5,8V hingga 7,9V dengan Langkah 300mV
Tegangan Output Default 6.1V
Akurasi 1%.
Kemampuan Arus Keluaran 100mA
● Isolasi Dua Arah VIN dan VOUT
● Perlindungan Sirkuit Pendek (SCP)
● Perlindungan Kelebihan Beban
● Shutdown Termal
● Penundaan Pengaktifan VELVSS: 10 ms
● Waktu Deteksi Sirkuit Pendek dan OLP: 1 ms

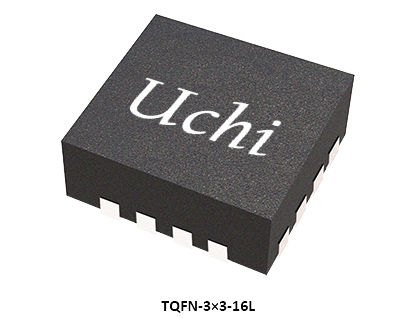

● Tersedia dalam Paket TQFN-3×3-16L Hijau
Tampilan OLED Matriks Aktif

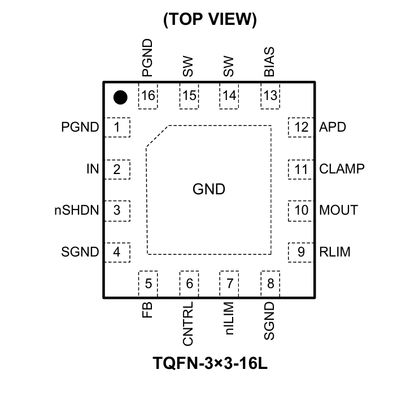

Konfigurasi Pin
Deskripsi Pin
Panduan Pemilihan Produk
| Nomor Bagian |
Arus Keluaran EL
Maks
(mA)
|
VIN
Minimal
(V)
|
VIN
Maks
(V)
|
Keluaran
Nomor Saluran
(V)
|
Kontrol
Antarmuka
|
Keluaran
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, Triple-Output, untuk Perangkat yang Dapat Dipakai
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
Tanpa Induktor, Tiga Output, untuk Perangkat yang Dapat Dipakai
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Triple-Output, untuk Perangkat yang Dapat Dipakai
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Triple-Output, untuk Ponsel Pintar
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Triple-Output, untuk Ponsel Pintar
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Triple-Output, untuk Ponsel Pintar
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Triple-Output, untuk Ponsel Pintar & PAD
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Triple-Output, untuk Ponsel Pintar & PAD
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1-Kawat
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
Empat Output, untuk Ponsel Pintar & PAD Layar AMOLED Tandem
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
SAYA2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Enam Output, untuk Ponsel Pintar & PAD
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1-Kawat
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Enam Output, untuk Ponsel Pintar & PAD
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Triple-Output, untuk Ponsel Pintar & PAD
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1-Kawat
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Triple-Output, untuk Ponsel Pintar & PAD
|
Solusi ini mendemonstrasikan penerapan sirkuit terpadu pada ponsel pintar dan tablet. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
