Pengelolaan Baterai IC Tegangan Masuk Tinggi,3A Single-Cell Battery Charger dengan NVDC Power Path Management
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM41519 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| VAC, VBUS (Konverter Tidak Beralih): | -2V hingga 22V (1) | BTST, PMID (Konverter Tidak Beralih): | -0,3V hingga 22V |
|---|---|---|---|
| SW: | -2V hingga 16V | SW (Puncak untuk Durasi 10ns): | -3V hingga 16V |
| BTST ke SW: | -0,3V hingga 6V | PSEL, PMID_GD: | -0,3V hingga 6V |
| STAT Arus Sink Keluaran: | 6mA | sembilan: | 6mA |

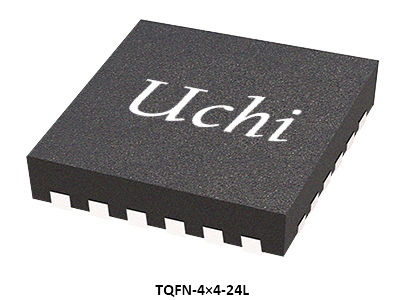

| TQFN-4×4-24L, JA: | 36℃/W | Suhu persimpangan: | +150℃ |
| Kisaran suhu penyimpanan: | -65 hingga +150℃ | Suhu Timbal (Solder, 10 detik): | +260℃ |
| HBM: | 5000V | CDM: | 1000V |
| Menyoroti: | IC Pengelolaan Baterai Tegangan Masuk Tinggi,3A Single-Cell Battery Charger IC,IC Manajemen Jalur Daya NVDC |
||
Deskripsi Produk
Pengelolaan Baterai IC Tegangan Masuk Tinggi,3A Single-Cell Battery Charger dengan NVDC Power Path Management
SGM41519 adalah pengisi daya baterai dan perangkat manajemen jalur daya sistem dengan konverter terintegrasi dan power switch untuk digunakan dengan baterai Li-Ion atau Li-polymer sel tunggal.Perangkat 3A yang sangat terintegrasi ini mampu mengisi daya cepat dan mendukung rentang tegangan input yang luas cocok untuk ponsel pintar, tablet dan sistem portabel. Pemrograman I2C membuatnya menjadi solusi desain daya dan pengisi daya yang sangat fleksibel.
Perangkat ini terdiri dari empat saklar daya utama: input reverse blocking FET (RBFET, Q1), high-side switching FET untuk mode Buckor Boost (HSFET, Q2), low-side switching FET untuk mode Buckor Boost (LSFET,Q3) dan FET baterai yang mengontrolinterkoneksi sistem dan baterai (BATFET)Diode bootstrap untuk penggerak gerbang sisi tinggi juga terintegrasi.Jalur daya internal memiliki impedan yang sangat rendah yang mengurangi waktu pengisian dan memaksimalkan efisiensi pengisian bateraiSelain itu, tegangan input dan arusregulasi memberikan pasokan daya pengisian maksimum ke baterai dengan berbagai jenis sumber input.
Berbagai sumber input didukung, termasuk host USB standar, port pengisian dan adaptor tegangan tinggi yang kompatibel dengan USB.Batas arus input default dipilih secara otomatis berdasarkan antarmuka USB bawaanBatas ini ditentukan oleh sirkuit deteksi dalam sistem (misalnya USB PHY). SGM41519 adalah spesifikasi daya USB 2.0 dan USB 3.0 sesuai dengan arus masuk dan regulasi tegangan.
SGM41519 mampu meningkatkan tegangan baterai untuk memasok 5,15V (bisa diatur 4,85V/5V/5,15V/5,3V) pada PMID.Boost mode digunakan untuk mengisi baterai lain dengan kontrol PMID_GD.Pin PMID_GD digunakan untuk mengemudi P-MOSFET eksternal untuk memutuskan output Boost PMID dari aksesori yang terpasang.
Tegangan sistem diatur sedikit di atas tegangan baterai oleh sirkuit manajemen jalur daya dan tetap di atas tegangan sistem minimum yang dapat diprogram (3.5V bydefault).daya sistem dipertahankan bahkan jika baterai benar-benar habis atau dikeluarkanFitur manajemen daya dinamis (DPM) juga disertakan yang secara otomatis mengurangi arus muatan jika batas arus masuk atau tegangan tercapai.Jika beban sistem terus meningkat setelah pengurangan arus muatan ke nol, manajemen jalur daya menyediakan defisit dari baterai dengan melepaskan baterai ke sistem sampai permintaan daya sistem terpenuhi.yangmenghindari sumber input dari overloading.
Memulai dan mengakhiri siklus pengisian dapat dilakukan tanpa kontrol perangkat lunak.Tegangan baterai yang terdeteksi digunakan untuk memutuskan fase awal pengisian daya dalam salah satu dari tiga fase siklus pengisian daya: pra-kondisi,arus konstan atau tegangan konstan.fungsi pengisi daya akan secara otomatis mengakhiri dan mengakhiri siklus pengisianJika tegangan baterai yang terisi jatuh di bawah ambang batas pengisian ulang, pengisi daya memulai siklus pengisian baru.
Beberapa fitur keamanan disediakan dalam SGM41519 seperti perlindungan over-voltage dan over-current, pemantauan suhu baterai, waktu pengisian aman, shutdown termal dan input UVLO.Pin TS dihubungkan ke NTCthermistor untuk pemantauan suhu baterai dan perlindungan dalam mode pengisian dan Boost sesuai dengan profil JEITAPerangkat ini juga memiliki pengaturan termal di mana arus muatan dikurangi, jika suhu simpang melebihi 80°C atau 120°C (dipilih).
Status pengisian dilaporkan oleh output STAT dan bit kesalahan/status. Pulsa negatif dikirim ke outputpin nINT segera setelah kesalahan terjadi untuk memberi tahu host.BATFET resetcontrol disediakan oleh nQON pin untuk keluar mode kapal atau untuk fullsystem resetSGM41519 tersedia dalam paket TQFN-4×4-24L Hijau.
Perangkat ini terdiri dari empat saklar daya utama: input reverse blocking FET (RBFET, Q1), high-side switching FET untuk mode Buckor Boost (HSFET, Q2), low-side switching FET untuk mode Buckor Boost (LSFET,Q3) dan FET baterai yang mengontrolinterkoneksi sistem dan baterai (BATFET)Diode bootstrap untuk penggerak gerbang sisi tinggi juga terintegrasi.Jalur daya internal memiliki impedan yang sangat rendah yang mengurangi waktu pengisian dan memaksimalkan efisiensi pengisian bateraiSelain itu, tegangan input dan arusregulasi memberikan pasokan daya pengisian maksimum ke baterai dengan berbagai jenis sumber input.
Berbagai sumber input didukung, termasuk host USB standar, port pengisian dan adaptor tegangan tinggi yang kompatibel dengan USB.Batas arus input default dipilih secara otomatis berdasarkan antarmuka USB bawaanBatas ini ditentukan oleh sirkuit deteksi dalam sistem (misalnya USB PHY). SGM41519 adalah spesifikasi daya USB 2.0 dan USB 3.0 sesuai dengan arus masuk dan regulasi tegangan.
SGM41519 mampu meningkatkan tegangan baterai untuk memasok 5,15V (bisa diatur 4,85V/5V/5,15V/5,3V) pada PMID.Boost mode digunakan untuk mengisi baterai lain dengan kontrol PMID_GD.Pin PMID_GD digunakan untuk mengemudi P-MOSFET eksternal untuk memutuskan output Boost PMID dari aksesori yang terpasang.
Tegangan sistem diatur sedikit di atas tegangan baterai oleh sirkuit manajemen jalur daya dan tetap di atas tegangan sistem minimum yang dapat diprogram (3.5V bydefault).daya sistem dipertahankan bahkan jika baterai benar-benar habis atau dikeluarkanFitur manajemen daya dinamis (DPM) juga disertakan yang secara otomatis mengurangi arus muatan jika batas arus masuk atau tegangan tercapai.Jika beban sistem terus meningkat setelah pengurangan arus muatan ke nol, manajemen jalur daya menyediakan defisit dari baterai dengan melepaskan baterai ke sistem sampai permintaan daya sistem terpenuhi.yangmenghindari sumber input dari overloading.
Memulai dan mengakhiri siklus pengisian dapat dilakukan tanpa kontrol perangkat lunak.Tegangan baterai yang terdeteksi digunakan untuk memutuskan fase awal pengisian daya dalam salah satu dari tiga fase siklus pengisian daya: pra-kondisi,arus konstan atau tegangan konstan.fungsi pengisi daya akan secara otomatis mengakhiri dan mengakhiri siklus pengisianJika tegangan baterai yang terisi jatuh di bawah ambang batas pengisian ulang, pengisi daya memulai siklus pengisian baru.
Beberapa fitur keamanan disediakan dalam SGM41519 seperti perlindungan over-voltage dan over-current, pemantauan suhu baterai, waktu pengisian aman, shutdown termal dan input UVLO.Pin TS dihubungkan ke NTCthermistor untuk pemantauan suhu baterai dan perlindungan dalam mode pengisian dan Boost sesuai dengan profil JEITAPerangkat ini juga memiliki pengaturan termal di mana arus muatan dikurangi, jika suhu simpang melebihi 80°C atau 120°C (dipilih).
Status pengisian dilaporkan oleh output STAT dan bit kesalahan/status. Pulsa negatif dikirim ke outputpin nINT segera setelah kesalahan terjadi untuk memberi tahu host.BATFET resetcontrol disediakan oleh nQON pin untuk keluar mode kapal atau untuk fullsystem resetSGM41519 tersedia dalam paket TQFN-4×4-24L Hijau.
Fitur Utama
● Efisiensi Tinggi, 1,5MHz, Pengisi Daya Buck Sinkron
Efisiensi muatan 93,8% pada 1,02A dari input 5V
89,8% Efisiensi Pengisian pada 2A dari 9V Input
Optimalisasi untuk input 9V/12V Mode PFM yang dapat dipilih untuk efisiensi beban ringan
● Dukungan Modus Boost
️ rentang tegangan output dari 4,85V sampai 5,3V
Efisiensi Boost 93,5% pada 0,5A dan 92,2% pada 1A
Perlindungan sirkuit pendek output
¢ Mode PFM yang dapat dipilih untuk operasi beban ringan
PMID_GD Pin Control Eksternal P-MOSFET untuk Perlindungan terhadap Kondisi Fault
● Otomatis beralih antara mode pengisian dan mode penguat
● Single Input untuk USB atau Adaptor Tegangan Tinggi
Perbedaan antara tegangan input operasi 3,9V dan 13,5V
¢ Batas arus masuk yang dapat diprogram dan Manajemen Daya Dinamis (IINDPM, 100mA hingga 3.2A dengan Resolusi 100mA) untuk mendukung standar USB 2.0 dan USB 3.0 dan adaptor tegangan tinggi
¢ Pelacakan Daya Maksimum dengan Batas InputVoltage yang Dapat Diprogram (VINDPM) dengan Offset yang Dapat Dipilih
VINDPM Pelacakan tegangan baterai
● Efisiensi Pelepasan Baterai Tinggi dengan Switch 26mΩ
● Manajemen Jalur Daya Tegangan Sempit DC (NVDC)
Operasi dioda ideal dalam modus baterai tambahan
● Mode Kapal, Wake-Up dan Kemampuan Reset Sistem Penuh dengan Battery FET Control
● Mode Operasi Otonom dan I2C yang Fleksibel untuk Kinerja Sistem Optimal
● Switch yang terintegrasi sepenuhnya, sensor arus dan kompensasi
● 2.5μA Mode Kapal Listrik Kebocoran Baterai Rendah
● Keakuratan Tinggi
Peraturan Tegangan Pengisian ± 0,5% (8mV/Langkah)
Peraturan arus muatan ± 5% pada 1,38A
Peraturan arus masukan ±10% pada 0,9A
● Keamanan
Sensor suhu baterai (mode pengisian/peningkatan)
Peraturan Termal dan Penutupan Termal
️ Input Under-Voltage Lockout (UVLO)
Perlindungan atas Tegangan Masuk (ACOV)
Aplikasi
Ponsel pintar, EPOS
Perangkat dan Aksesori Internet Portable
Perangkat dan Aksesori Internet Portable
Skema Sederhana
Konfigurasi Pin
Deskripsi Pin
Panduan Pemilihan Produk
Konfigurasi Pin
Deskripsi Pin
Panduan Pemilihan Produk
| Nomor Bagian |
Jumlah
Sel seri
|
Input Over-Voltage
Batas perlindungan
(V)
|
Biaya
Tegangan
(V)
|
Nomor kendaraan
Min
(V)
|
Nomor kendaraan
Maksimal
(V)
|
Bisa diprogram
Saat ini
(mA)
|
Penutupan
Saat ini
Dari VIN
(μA)
|
Status
Indikasi
|
Foldback
Saat ini
Dari Battery
(μA)
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
Adj (Default 5.65)
|
3.84 ~ 4.608 |
3.9
|
5.5 |
0 ~ 5056
|
50 | Ya, aku tahu. | 25 |
TQFN-4×4-24L
|
Aku2C Kontrol 5A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41510
|
1 |
Adj (Default 15.1)
|
3.84 ~ 4.608 |
3.9
|
14
|
0 ~ 5120
|
50 |
Ya, aku tahu.
|
20 |
TQFN-4×4-24L
|
Aku2C Kontrol 5A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41511
|
1 | 6.5,10.5,14 | 3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
45 |
Ya, aku tahu.
|
20 |
TQFN-4×4-24L
|
Aku2C Kontrol 5A Single-Cell Battery Charger dengan Power Path Management |
|
SGM41512
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
Ya, aku tahu.
|
20 |
TQFN-4×4-24L
|
Aku2C Kontrol 5A Single-Cell Battery Charger dengan Power Path Management |
|
SGM41512A
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
Ya, aku tahu.
|
20 |
TQFN-4×4-24L
|
Aku2C Kontrol 5A Single-Cell Battery Charger dengan Power Path Management |
|
SGM41513/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
Ya, aku tahu.
|
8.5 |
TQFN-4×4-24L
|
3A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41515/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
Ya, aku tahu.
|
8.5 |
TQFN-4×4-24L
|
3A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41515E
|
11 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
Ya, aku tahu.
|
8.5 |
TQFN-4×4-24L
|
3A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41516D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3780
|
55 |
Ya, aku tahu.
|
15 |
WLCSP-2.0×2.4-30B
|
3.78A Single Cell Battery Charger dengan Power Path Management
|
|
SGM41518
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 1260
|
40 |
Ya, aku tahu.
|
15 |
WLCSP-2.0×2.4-30B
|
1.26A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41519
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
Ya, aku tahu.
|
8.5 |
TQFN-4×4-24L
|
3A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41519A
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
Ya, aku tahu.
|
8.5 |
TQFN-4×4-24L
|
3A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41521B
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5 |
0 ~ 3000
|
45 |
Ya, aku tahu.
|
20 |
TQFN-4×4-24L
|
Aku2C Kontrol 5A Single-Cell Battery Charger dengan Power Path Management |
|
SGM41522
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
Ya, aku tahu.
|
4.5 |
TDFN-2×3-8BL
|
Compact Switch, 2.5A Standalone Single-Cell Battery Charger dengan pengisian aman dan andal
|
|
|
SGM41523
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
Ya, aku tahu.
|
4.5 |
TDFN-3×3-12L
|
Compact Switch, 2.5A Standalone Single-Cell Battery Charger dengan pengisian aman dan andal
|
|
|
SGM41524
|
1 |
5.67
|
4.2 ~ 4.5 |
3.5
|
5.5 |
300 ~ 2300
|
15 |
Ya, aku tahu.
|
< 1.4
|
TDFN-2×3-8BL
|
Compact Switch Li+/Poly Battery Charger Pengisian aman dan dapat diandalkan
|
|
SGM41524C
|
1 | 5.67 | 4.2 ~ 4.5 | 3.5 | 5.5 |
300 ~ 2300
|
15 |
Ya, aku tahu.
|
< 1.4
|
TDFN-2×3-8BL
|
Compact Switch Li+/Poly Battery Charger Pengisian aman dan dapat diandalkan
|
|
SGM41544/D
|
1 | 6.5,10.5,14.3 | 3.856 ~ 4.624 | 3.9 |
14
|
0 ~ 5000
|
50 |
Ya, aku tahu.
|
13 |
TQFN-4×4-24L
|
5A Single-Cell Battery Charger dengan Power Path Management
|
|
SGM41538/B
|
1 sampai 4
|
25.7
|
1.024 ~ 19.2
|
4.5
|
24
|
0 ~ 8128
|
50 |
Ya, aku tahu.
|
TQFN-4×4-28BL
|
SMBus Hybrid Power Boost Mode Pengontrol Pengisian Baterai
|
|
|
SGM41575
|
1 sampai 4
|
7,12,22,26
|
3 ~ 18.8
|
3.6
|
24
|
0 ~ 5000
|
287
|
Ya, aku tahu.
|
22
|
WLCSP-2.97×3.37-56B
|
Aku2C Dikendalikan, 1-4 Sel, 5A Pengisi daya Baterai Buck-Boost Terintegrasi dengan Manajemen Jalur Daya VDC Sempit
|
Sirkuit terintegrasi (IC) berfungsi sebagai dasar dari elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja yang kuat dan keandalan yang tinggi.Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem aerospace / pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi,aplikasi elektronik konsumen dan peralatan medis.
Solusi ini menunjukkan aplikasi sirkuit terpadu di ponsel cerdas dan tablet. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
