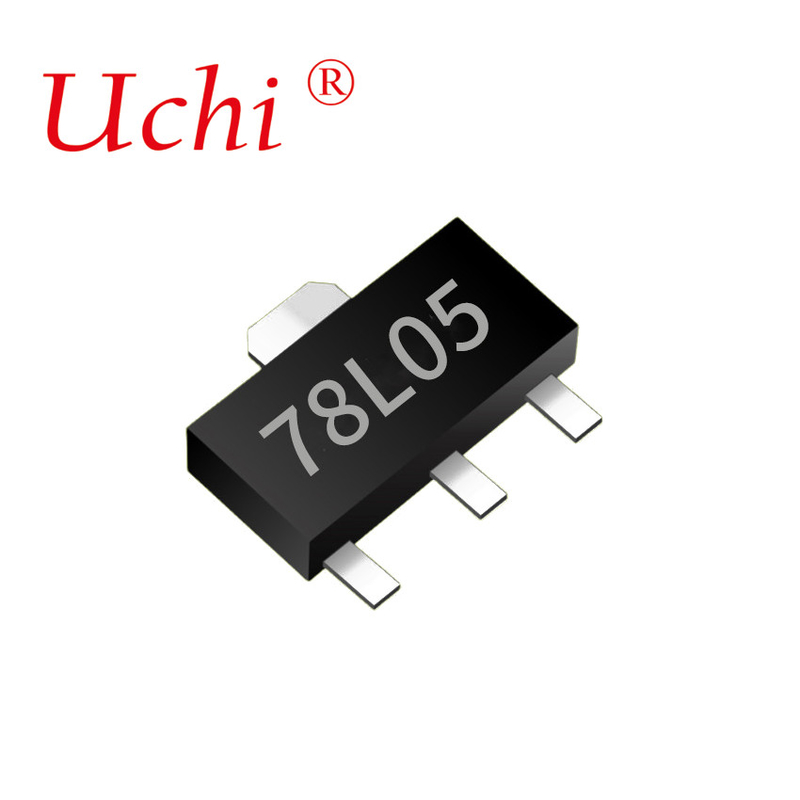

SOT89-3 78L05 5v Pengatur Tegangan Plastik Encapsulate

SOT89-3 78L05 5v Pengatur Tegangan Plastik Encapsulate

Detail produk:

Tempat asal: Dong Guan Cina
Nama merek: UCHI
Sertifikasi: Completed
Nomor model: 78L05

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1000 pcs
Harga: dapat dinegosiasikan
Kemasan rincian: Standar
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 5000 pcs
Harga terbaik Kontak

Informasi Detail

Menyoroti:

Pengatur tegangan 5v

,

SOT89 3 regulator tegangan

,

78L05 regulator tegangan

Deskripsi Produk

Fitur



1.Maksimum arus keluar IOM: 0,1A
2Tegangan keluar VO: 5V
3PD total disipasi terus menerus: 0,6 W (Ta = 25 °C)



Absolute Maksimal RATINGS (suhu operasi) rentang berlaku kecuali ditentukan sebaliknya)



Parameter Simbol Nilai Satuan
Tegangan Masuk Vi 30 V
Resistensi termal dari persimpangan ke lingkungan RθJA 160 °C/W
Jangkauan suhu simpang operasi TOPR -40 ~ + 125 °C
Rentang suhu penyimpanan TSTG -65 ~ +150 °C



Karakteristik listrik pada suhu persimpangan virtual yang ditentukan (Vi=10V, Io=40mA, Ci=0.33uF,,Co=0.1uF, kecuali ditentukan lain)



Parameter Simbol Kondisi pengujian Min Jenis Maksimal Satuan





Tegangan output





Vo





25°C

4.80 5.0 5.20 V
        4.85 5.0 5.15 V
        4.90 5.0 5.10 V
    7V≤Vi≤20V, Io= 1mA~40mA 0-125°C 4.75 5.0 5.25 V
    Io=1mA~70mA   4.75 5.0 5.25 V
Peraturan beban ΔVo Io=1mA~100mA 25°C   11 60 mV
    Io=1mA~40mA 25°C   5 30 mV
Peraturan Jalur ΔVo 7V≤Vil≤20V 0-125°C   55 150 mV
    8V≤Vi≤20V 25°C   45 100 mV
Arus yang tenang IQ   25°C   3.8 6 mA
Perubahan arus yang tenang Δ Iq 8V≤Vi≤20V 0-125°C     1.5 mA
  Δ Iq 1mA≤V l≤40mA 0-125°C     0.1
Tegangan kebisingan output VN 10Hz≤f≤100KHz 25°C   40   μV/Vo
Penolakan Ripple RR 8V≤Vi≤20V,f=120Hz 0-125 41 49   dB
Tegangan putus Vd   25°C   1.7   V



APLIKASI TIPIK

SOT89-3 78L05 5v Pengatur Tegangan Plastik Encapsulate 0

Karakteristik Tipikal

SOT89-3 78L05 5v Pengatur Tegangan Plastik Encapsulate 1SOT89-3 78L05 5v Pengatur Tegangan Plastik Encapsulate 2

Outlitne Gambar

SOT89-3 78L05 5v Pengatur Tegangan Plastik Encapsulate 3

SOT-89-3L Pengaturan Pad yang Disarankan

SOT89-3 78L05 5v Pengatur Tegangan Plastik Encapsulate 4
