Detail produk:

Tempat asal: Dong Guan Cina
Nama merek: UCHI
Sertifikasi: Completed
Nomor model: HT7550 7530

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1000 pcs
Harga: dapat dinegosiasikan
Kemasan rincian: Standar
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 5000 pcs
Harga terbaik Kontak

Informasi Detail

Menyoroti:

LDO Daya Rendah 100mA

,

daya rendah Ldo 24V

,

Peralatan bertenaga baterai daya rendah

Deskripsi Produk

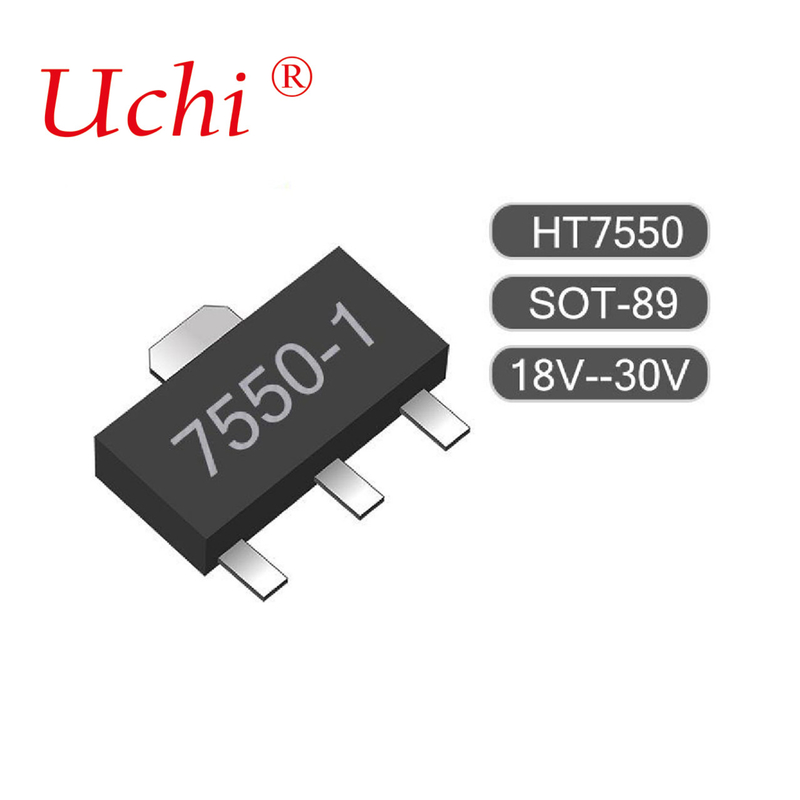

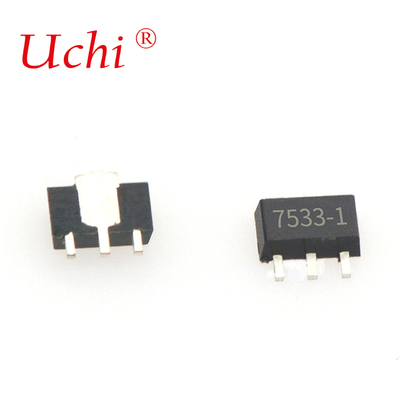

SOT89-3 HT7550-1 100mA Low Power LDO



Fitur

● Konsumsi daya rendah
● Penurunan tegangan rendah
● Koefisien suhu rendah
● Tegangan input tinggi (hingga 24V)

● Model produk terkait: HT7536-1,HT7550-1,HT7536-1,HT7533-1,HT7530-1...

● Daya keluar tinggi: 100mA (Pd 250mW)
● Keakuratan tegangan output: toleransi 3%
● Paket TO-92, SOT-89 dan SOT-25

Aplikasi

● Peralatan bertenaga baterai
● Peralatan komunikasi
● Peralatan audio/video

Deskripsi Umum

Seri HT75XX-1 adalah satu set regulator tegangan rendah arus tinggi tiga terminal yang diimplementasikan dalam teknologi CMOS. Mereka dapat memberikan arus output 100mA dan memungkinkan tegangan input setinggi 24V.Mereka tersedia dengan beberapa tegangan output tetap mulai dari 3.0V sampai 5.0V. Teknologi CMOS memastikan penurunan tegangan rendah dan arus tenang rendah.

Tabel Pilihan
Bagian Tidak.. Tegangan Keluar Paket Penandaan
HT7530-1 3.0V



TO-92 SOT-89 SOT-25



75XX-1 (untuk TO-92) 75XX-1 (untuk SOT-89) 5XX1 (untuk SOT-25)

HT7533-1 3.3V
HT7536-1 3.6V
HT7544-1 4.4V
HT7550-1 5.0V

Catatan: XX berupa tegangan output.

Untuk perangkat bebas timbal, paket TO-92 akan menambahkan tanda ′′#′′ di akhir kode tanggal, sedangkan paket SOT-89 & SOT-25 akan menambahkan tanda ′′#′′ di akhir penandaan.





Blok Diagram

SOT89-3 HT7550-1 100mA Daya Rendah LDO 24V Dalam Peralatan Berkualitas Baterai 0
Penugasan Pin
SOT89-3 HT7550-1 100mA Daya Rendah LDO 24V Dalam Peralatan Berkualitas Baterai 1

Absolute Maksimal Ratings



Tegangan Pasokan.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Konsumsi daya (*1)... 250mW Suhu operasi... 40oC sampai 85oC

Konsumsi daya (*2).......................... 150mW

Catatan: Ini hanya nilai tegangan. Tegangan yang melebihi kisaran yang ditentukan di bawah "Absolute Maximum Ratings" dapat menyebabkan kerusakan substansial pada perangkat.Operasi fungsional dari perangkat ini dalam kondisi lain selain yang tercantum dalam spesifikasi tidak tersirat dan paparan jangka panjang terhadap kondisi ekstrem dapat mempengaruhi keandalan perangkat..

*1: diterapkan pada SOT89 dan TO-92 *2: diterapkan pada SOT-25



Karakteristik Listrik



HT7530-1, +3.0V Output JenisTa = 25oC



Simbol Parameter Kondisi pengujian Min. Jenis. Maksimal. Satuan
V IN Ketentuan
V OUT Toleransi Tegangan Keluar 5V IOUT = 10mA 2.91 3.0 3.09 V
IOUT Arus Keluar 5V   60 100   mA
ΔV Keluar Peraturan beban 5V 1mA≤IOUT≤50mA   60 150 mV
VDIF Penurunan Tegangan IOUT=1mA 100 mV
ISS Konsumsi Saat Ini 5V Tidak ada beban 2.5 5 μA
ΔVOUT Peraturan Jalur 4V≤V IN≤24V IOUT=1mA 0.2 %/V
ΔVIN × VOUT
V IN Tegangan Masuk 24 V
ΔVDi luarΔTa Koefisien suhu 5V

IOUT = 10mA

0oC

± 0.45 mV/oC





HT7533-1, +3.3V Output JenisTa = 25oC



Simbol Parameter Kondisi pengujian Min. Jenis. Maksimal. Satuan
V IN Ketentuan
V OUT Toleransi Tegangan Keluar 5.5V IOUT = 10mA 3.201 3.3 3.399 V
IOUT Arus Keluar 5.5V 60 100 mA
ΔV Keluar Peraturan beban 5.5V 1mA≤IOUT≤50mA 60 150 mV
VDIF Penurunan Tegangan IOUT=1mA 100 mV
ISS Konsumsi Saat Ini 5.5V Tidak ada beban   2.5 5 μA

ΔVOUT

ΔVIN × VOUT

Peraturan Jalur   4.5V≤V IN≤24V IOUT=1mA   0.2   %/V
V IN Tegangan Masuk         24 V
ΔVDi luarΔTa Koefisien suhu 5.5V

IOUT = 10mA

0oC



± 0.5



mV/oC



HT7536-1, +3.6V Output JenisTa = 25oC



Simbol Parameter Kondisi pengujian Min. Jenis. Maksimal. Satuan
V IN Ketentuan
V OUT Toleransi Tegangan Keluar 5.6V IOUT = 10mA 3.492 3.6 3.708 V
IOUT Arus Keluar 5.6V 60 100 mA
ΔV Keluar Peraturan beban 5.6V 1mA≤IOUT≤50mA 60 150 mV
VDIF Penurunan Tegangan IOUT=1mA 100 mV
ISS Konsumsi Saat Ini 5.6V Tidak ada beban 2.5 5 μA

ΔVOUT

ΔVIN × VOUT

Peraturan Jalur



4.6V≤V IN≤24V IOUT=1mA



0.2



%/V
V IN Tegangan Masuk 24 V
ΔVDi luarΔTa Koefisien suhu 5.6V

IOUT = 10mA

0oC



± 0.6



mV/oC



HT7544-1, +4.4V Output JenisTa = 25oC



Simbol Parameter Kondisi pengujian Min. Jenis. Maksimal. Satuan
V IN Ketentuan
V OUT Toleransi Tegangan Keluar 6.4V IOUT = 10mA 4.268 4.4 4.532 V
IOUT Arus Keluar 6.4V   60 100   mA
ΔV Keluar Peraturan beban 6.4V 1mA≤IOUT≤50mA 60 150 mV
VDIF Penurunan Tegangan IOUT=1mA 100 mV
ISS Konsumsi Saat Ini 6.4V Tidak ada beban 2.5 5 μA

SOT89-3 HT7550-1 100mA Daya Rendah LDO 24V Dalam Peralatan Berkualitas Baterai 2ΔVOUT

ΔVIN × VOUT

Peraturan Jalur



5.4V≤V IN≤24V IOUT=1mA



0.2



%/V
V IN Tegangan Masuk 24 V
ΔVDi luarΔTa Koefisien suhu 6.4V

IOUT = 10mA

0oC



± 0.7



mV/oC





HT7550-1, +5.0V Output JenisTa = 25oC



Simbol Parameter Kondisi pengujian Min. Jenis. Maksimal. Satuan
V IN Ketentuan
V OUT Toleransi Tegangan Keluar 7V IOUT = 10mA 4.85 5.0 5.15 V
IOUT Arus Keluar 7V 100 150 mA
ΔV Keluar Peraturan beban 7V 1mA≤IOUT≤70mA 60 150 mV
VDIF Penurunan Tegangan IOUT=1mA 100 mV
ISS Konsumsi Saat Ini 7V Tidak ada beban 2.5 5 μA
ΔVOUT Peraturan Jalur



6V≤V IN≤24V IOUT=1mA



0.2



%/V
ΔVIN × VOUT
V IN Tegangan Masuk 24 V
ΔVDi luarΔTa Koefisien suhu 7V

IOUT = 10mA

0oC



± 0.75



mV/oC
