SOT-323 SS8050W NPN Silicon Epitaxial Planar Transistor untuk High Collector Current
Detail produk:
| Tempat asal: | Dong Guan Cina |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SS8050W |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000 pcs |
|
Informasi Detail |
|||
| Menyoroti: | SS8050W,npn silikon epitaxial planar transistor,Transistor epitaxial planar dengan kolektor arus tinggi |
||
|---|---|---|---|
Deskripsi Produk
SOT-323 frekuensi tinggi low noise transistor ((PNP)
Fitur
- Kolektor arus. ((IC= 1.5A)
- Menambah ke SS8550W.
- Penyebaran kolektor:PC=200mW(TC=25°C)
Aplikasi
- High Collector arus.
INFORMASI PEMESAN
Nomor tipe:SS8050W

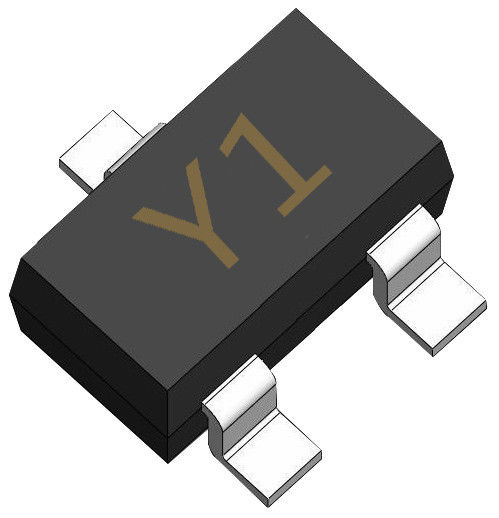

Penandaan: Y1
Kode Paket:SOT-323
Karakteristik Listrik @ Ta=25 °C kecuali ditentukan lain
| Parameter | Simbol | Kondisi pengujian | MIN | TYP | Maksimal | UNIT |
| Tegangan pemisahan basis kolektor | V ((BR) CBO | IC=100μA,IE=0 | 40 | V | ||
| Tegangan pemisahan kolektor-emitter | V ((BR)CEO | IC = 2mA, IB = 0 | 25 | V | ||
| Tegangan pemisahan basis emitter | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| Arus pemotongan kolektor | ICBO | VCB = 40V,IE = 0 | 0.1 | μA | ||
| Arus pemotongan kolektor | ICEO | VCE = 20V, IB = 0 | 0.1 | μA | ||
| Arus pemotongan pemancar | IEBO | VEB = 5V, IC = 0 | 0.1 | μA | ||
| Peningkatan arus DC |
hFE |
VCE = 1V, IC = 100mA | 120 | 400 | ||
| VCE = 1V, IC = 800mA | 40 | |||||
| Tegangan jenuh kolektor-emitter | VCE (sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| Tegangan jenuh base-emitter | VBE ((sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| Tegangan pemancar dasar | VBE | VCE = 1V IC = 10mA | 1 | V | ||
| Frekuensi transisi | fT | VCE = 10V, IC = 50mA f = 30MHz | 100 | MHz |
Klasifikasi HFE (HFE) (1)
| Peringkat | L | H | J |
| Jangkauan | 120-200 | 200 sampai 350 | 300 sampai 400 |
TIPIK Karakteristik @Ta= 25 °Ckecuali Jika tidak ditentukan
