550nA, I/O Rail-to-Rail, Sirkuit Terpadu (IC) Penguat Operasional Presisi Tinggi
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM8040-1/-2 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Tegangan suplai: | 6v | Input Analog (VIN+, VIN-): | (-VS) - 0,3V hingga (+VS) + 0,3V |
|---|---|---|---|
| Tegangan Masukan Diferensial: | |(-VS) - (+VS)| | Suhu persimpangan: | +150℃ |
| Kisaran suhu penyimpanan: | -65 ℃ hingga +150 ℃ | Suhu Timbal (Solder, 10 detik): | +260℃ |
| HBM: | 8000V | mm: | 400v |
| CDM: | 1000V | Kisaran suhu operasi: | -40 ℃ hingga +85 ℃ |
| Menyoroti: | Op amp presisi tinggi 550nA,Penguat operasional I/O rail-to-rail,Sirkuit terpadu MOSFET daya tinggi |
||
Deskripsi Produk
550nA, I/O Rail-to-Rail, IC Penguat Operasional Presisi Tinggi
Penguat operasional tunggal SGM8040-1 dan ganda SGM8040-2 presisi tinggi dijamin beroperasi dengan tegangan catu tunggal serendah 1.4V, sambil menarik arus diam 550nA/Penguat (TYP). Perangkat ini mendukung operasi input dan output rail-to-rail, menjadikannya ideal untuk aplikasi bertenaga baterai dan portabel.
Fitur Utama
- Arus Diam Rendah: 550nA (TYP)
- Input dan Output Rail-to-Rail
- Produk Gain-Bandwidth: 11kHz (TYP)
- Rentang Tegangan Catu Lebar: 1.4V hingga 5.5V
- Stabil Gain Unity
- Tegangan Offset Rendah: 230μV (MAX)
- Rentang Suhu Operasi -40℃ hingga +85℃

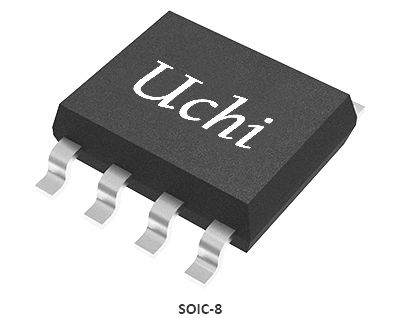

- Tersedia dalam Paket Hijau SOT-23-5, SC70-5 dan SOIC-8
Aplikasi
- Tag Gerbang Tol
- Produk yang Dapat Dipakai
- Pengukuran Suhu
- Sistem Bertenaga Baterai
Aplikasi Khas
Panduan Pemilihan Produk
| Penguat per Paket | Nomor Bagian | IQ/Amp Typ (μA) | Shut-down | VCC(V) | GBP Typ (kHz) | Laju Slew Typ (V/ms) | ENOISE 0.1Hz ~ 10Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25℃ (mV) | TC of VOS Typ (μV/℃) | IB Typ (pA) | AVO Typ (dB) | CMRR Typ (dB) | Input Rail-to-Rail | Output Rail-to-Rail | Paket | Fitur |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0.55 | Tidak | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | Ya | Ya |
SOT-23-5,SC70-5,SOIC-8
|
Arus Diam Sangat Rendah, Input dan Output Rail-to-Rail
|
| 2 | SGM8040-2 | 0.55 | Tidak | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | Ya | Ya |
TDFN-2×2-8L,SOIC-8
|
Arus Diam Sangat Rendah, Input dan Output Rail-to-Rail
|
| 1 | SGM8041 | 0.71 | Tidak | 1.4~5.5 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | Ya | Ya |
SOT-23-5,SOIC-8,MSOP-8
|
Arus Diam Sangat Rendah, Input dan Output Rail-to-Rail
|
| 2 | SGM8042 | 0.67 | Tidak | 1.4~5.5 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | Ya | Ya |
SOIC-8,MSOP-8
|
Arus Diam Sangat Rendah, Input dan Output Rail-to-Rail
|
| 4 | SGM8044 | 0.67 | Tidak | 1.4~5.5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | Ya | Ya |
SOIC-14,TSSOP-14,TQFN-3×3-16L
|
Arus Diam Sangat Rendah, Input dan Output Rail-to-Rail
|
| 1 | SGM8045 | 0.71 | Tidak | 1.4~5.5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | Ya | Ya |
SOT-23-5,SOIC-8,MSOP-8
|
Stabil untuk Gain 10, 100kHz, I Sangat RendahQ, RRIO
|
| 2 | SGM8046 | 0.67 | Tidak | 1.4~5.5 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | Ya | Ya |
SOIC-8,MSOP-8
|
Stabil untuk Gain 10, 100kHz, I Sangat RendahQ, RRIO
|
| 4 | SGM8048 | 0.69 | Tidak | 1.4~5.5 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | Ya | Ya |
SOIC-14,TSSOP-14
|
Stabil untuk Gain 10, 100kHz, I Sangat RendahQ, RRIO
|
| 1 | SGM8141 | 0.38 | Tidak | 1.4~5.5 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | Ya | Ya |
SOT-23-5,SOIC-8,MSOP-8
|
Arus Diam Ultra Rendah, Input dan Output Rail-to-Rail
|
| 2 | SGM8142 | 0.35 | Tidak | 1.4~5.5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | Ya | Ya |
SOIC-8,MSOP-8
|
Arus Diam Ultra Rendah, Input dan Output Rail-to-Rail
|
Rangkaian terpadu (IC) berfungsi sebagai fondasi elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja kuat, dan keandalan tinggi. Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem dirgantara/pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi, elektronik konsumen, dan aplikasi peralatan medis.
Solusi ini menunjukkan aplikasi rangkaian terpadu untuk jam tangan pintar dan perangkat yang dapat dikenakan. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
