8 Saluran, 8-Bit Digital-to-Analog Converter dengan Output Operational Amplifier Integrated Circuit IC
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM5347-8 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Vcc: | -0.3V hingga 6.5V | Rentang Tegangan Masukan, VIN: | -0,3V ke VCC + 0,3V |
|---|---|---|---|
| SOIC-16: | 90℃/W | TSSOP-16: | 120℃/W |
| Suhu persimpangan: | +150℃ | Kisaran suhu penyimpanan: | -65 ℃ hingga +150 ℃ |
| Suhu Timbal (Solder, 10 detik): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
Deskripsi Produk
8 Saluran, 8-Bit Digital-to-Analog Converter dengan Output Operational Amplifier Integrated Circuit IC
SGM5347-8 memiliki 8 saluran 8-bit digital-toanalog converter (DAC) dengan output amplifier.Data digital dimasukkan melalui bus link serialHanya tiga jalur kontrol yang diperlukan, dan koneksi cascaded dapat digunakan.yang dapat memperbarui beberapa SGM5347-8ssimultaneously dengan menggunakan satu antarmuka serial.SGM5347-8 tersedia dalam paket Green SOIC-16 dan TSSOP-16.
Fitur Utama
● Konsumsi Daya Rendah (0,5 mW/CH)
● Mengintegrasikan 8 Saluran dari 8-Bit DAC
● Penguat output analog bawaan:Sink/Sumber Current dengan Short Current Control
● Operasi Daisy-Chain
● 8 Saluran Output Update Secara Simultan
● Fungsi Power-Down Saluran Independen ¥ 0.6μA (TYP) ICC untuk Mode Power-Down
● Jangkauan konversi D/A dapat disetel secara independen dengan memisahkan catu daya untuk MCU Interface dan Operational Amplifier dan catu daya untuk DAC
● Mampu dikendalikan langsung oleh MCU 3V
● Power-On Reset: Output Reset ke GND
● Masukan Data Serial: Hingga 2,5MHz Operasi
● Kisaran Tegangan Pasokan Listrik: 2,8V sampai 5,5V
● Tersedia dalam paket hijau SOIC-16 dan TSSOP-16
Aplikasi
Sensor Impedansi Tinggi
Instrumen presisi
Amplifier fotodiode
Filter loop fase terkunci
High End, Audio Profesional
Medis
ATE
DAC Output Amplifier
Instrumen presisi
Amplifier fotodiode
Filter loop fase terkunci
High End, Audio Profesional
Medis
ATE
DAC Output Amplifier

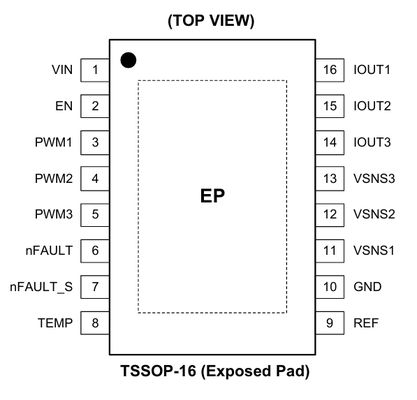

Konfigurasi Pin
Panduan Pemilihan Produk
| Nomor Bagian |
Resolusi
(Bits)
|
Tingkat Pembaruan
(SPS)
|
Output
Saluran |
Tegangan Keluar
Jangkauan
(V)
|
Referensi
|
VDD
(V)
|
INL
(LSB)
|
DN
(LSB) |
Kesalahan Offset
(mV)
|
Kesalahan Keuntungan
(% dari FSR)
|
Dapatkan Drift
(ppm/°C)
|
Waktu Pengendalian Output
(μ(s)
|
Mengoperasikan
AkuQ
(μ(A)
|
Power Down
AkuQ
(μ(A)
|
Mengoperasikan
Suhu
Jangkauan (°C)
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K | 8 |
0 ~ VREF
|
Bagian luar
|
2.8 ~ 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 sampai +125
|
SOIC-16, TSSOP-16
|
8 saluran, 8-bit DAC dengan output Operational Amplifier
|
| SGM5347-10 | 10 | 83K | 8 |
0 ~ VREF
|
Bagian luar
|
2.8 ~ 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 sampai +125
|
SOIC-16, TSSOP-16
|
8 saluran, 10-bit DAC dengan output operasi amplifier
|
| SGM5347-12 | 12 | 77K | 8 |
0 ~ VREF
|
Bagian luar
|
2.8 ~ 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 sampai +125
|
SOIC-16, TSSOP-16
|
8 Saluran, 12-Bit DAC dengan Output Operational Amplifier
|
| SGM5348-8 | 8 | 200 ribu. | 8 |
0 ~ VREF
|
Bagian luar
|
2.8 ~ 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 sampai +125
|
TSSOP-16
|
8 saluran, 8-bit DAC dengan output Operational Amplifier
|
| SGM5348-10 | 10 | 200 ribu. | 8 |
0 ~ VREF
|
Bagian luar
|
2.8 ~ 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 sampai +125
|
TSSOP-16
|
8 saluran, 10-bit DAC dengan output operasi amplifier
|
| SGM5348-12 | 12 | 140K | 8 |
0 ~ VREF
|
Bagian luar
|
2.8 ~ 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 sampai +125
|
TSSOP-16,TQFN-3×3-16L
|
8 Saluran, 12-Bit DAC dengan Output Operational Amplifier
|
| SGM5349-16 | 16 | 140K | 8 |
0 ~ VREF
|
Bagian luar
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 sampai +125
|
TSSOP-16,TQFN-4×4-16L
|
8 saluran, 16-bit, SPI Interface, tegangan-output DAC
|
| SGM5351-16 | 16 | 140K | 1 |
0 ~ VREF
|
Bagian luar
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 sampai +125
|
MSOP-8
|
16-bit, Glitch Ultra-Low, Voltage-Output DAC
|
| SGM5352-16 | 16 | 140K | 4 |
0 ~ VREFH
|
Bagian luar
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 sampai +125
|
WLCSP-1.64×1.62-16B, TSSOP-16
|
16-Bit, 4 Saluran, DAC Voltase-Output
|
| SGM5353-16 | 16 | 700 ribu. | 1 |
0 ~ VREF- 1LSB
|
Bagian luar
|
2.7 ~ 5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 sampai +125
|
SOIC-8,TDFN-3×3-8L
|
16-bit, serial input, tegangan-keluar DAC
|
|
| SGM5355-16 | 16 | 140K | 1 |
0 ~ VREF
|
Bagian luar
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 sampai +125
|
WLCSP-0.82×1.22-6B, MSOP-8
|
16-Bit, aku2C Interface, tegangan-keluar DAC
|
| SGM71612R8 | 16 | 140K | 8 |
0 ~ VCC
|
Internal/External
|
2.7 ~ 5.5 | 1.8 | < 1 | 0.7 | <0.4 | 1.5 | 5 | 800 | 0.45 |
-40 sampai +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2.6×2.6-16B
|
8 saluran, 16-bit, SPI Interface, tegangan-output DAC
|
Sirkuit terintegrasi (IC) berfungsi sebagai dasar dari elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja yang kuat dan keandalan yang tinggi.Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem aerospace / pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi,aplikasi elektronik konsumen dan peralatan medis.
Solusi ini menunjukkan aplikasi sirkuit terpadu di laptop dan komputer desktop. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
