Capless 2Vrms Untuk 3Vrms Line Driver Dengan Gain Adjustable Integrated Circuit IC
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM8902 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Tegangan suplai: | -0,3V hingga 6V | Tegangan input: | VSS - 0,3V hingga VDD + 0,3V |
|---|---|---|---|
| Impedansi Beban Minimum (RL): | 600Ω | EN ke GND: | -0,3V hingga VDD + 0,3V |
| Suhu persimpangan: | +150℃ | Kisaran suhu penyimpanan: | -65 ℃ hingga +150 ℃ |
| Suhu Timbal (Solder, 10 detik): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | mm: | 300v |
| Menyoroti: | 2Vrms sampai 3Vrms IC pengemudi jalur,sirkuit terintegrasi gain yang dapat disesuaikan,pengemudi jalur MOSFET bertenaga tinggi |
||
Deskripsi Produk
Driver Lini 2Vrms ke 3Vrms Tanpa Kapasitor dengan IC Sirkuit Terpadu Penguat yang Dapat Disesuaikan

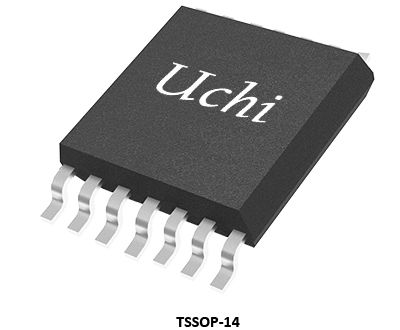

SGM8902 adalah driver lini stereo 2Vrms hingga 3Vrms bebas pop/klik. Perangkat ini ideal untuk aplikasi catu daya tunggal. Desain tanpa kapasitor dapat menghilangkan kapasitor pemblokir DC keluaran untuk jumlah komponen yang lebih sedikit dan biaya yang lebih rendah. SGM8902 memiliki input diferensial dan mampu menggerakkan 2Vrms ke beban 2.5kΩ dengan tegangan catu daya 3.3V. Kontrol shutdown bawaan juga membantu untuk kontrol on/off bebas pop/klik. Penguatan dapat diatur oleh pengguna dari ±1V/V hingga ±10V/V melalui resistor pengaturan penguatan eksternal yang juga memungkinkan implementasi filter lolos rendah orde-2 untuk melengkapi konverter SOC dan DAC. SGM8902 tidak memerlukan catu daya. Pompa muatan terintegrasi menghasilkan rel daya negatif keluaran 2Vrms yang menyediakan offset ground yang bersih dan bebas pop/klik. SGM8902 tersedia dalam paket TSSOP-14 Hijau. Ia beroperasi pada rentang suhu sekitar -40℃ hingga +85℃
Fitur Utama
● Rentang Tegangan Catu Daya: 3V hingga 5.5V
● Tegangan Keluaran ke Beban 2.5kΩ
2Vrms pada Tegangan Catu Daya 3.3V
3Vrms pada Tegangan Catu Daya 5V
● Struktur Tanpa Kapasitor
Bebas Pop/Klik
Menghilangkan Kapasitor Pemblokir DC Keluaran
Menyediakan Respons Frekuensi Datar
● Input Diferensial
● Noise dan THD Rendah
SNR = 114dB (TYP)
VN = 5.5μVrms (TYP)
THD+N = 0.001% (f = 1kHz)
● Rentang Suhu Operasi -40℃ hingga +85℃
● Tersedia dalam Paket TSSOP-14 Hijau
Aplikasi
TV LCD
Set-Top Box
Home Theater
Pemutar DVD Blue-Ray
Set-Top Box
Home Theater
Pemutar DVD Blue-Ray
Sirkuit Operasi Khas
Konfigurasi Pin
Konfigurasi Pin
Panduan Pemilihan Produk
| Nomor Komponen | Tegangan Keluaran
RL = 2.5kΩ
THD = 1%, VCC = 5.0V
|
Tegangan Keluaran
RL = 2.5kΩ
THD = 1%, VCC = 3.3V
|
Stereo
atau
Mono
|
Vcc
(V)
|
Diferensial
Input
|
Shutdown
Logika
|
Shutdown
Arus
(μA)
|
Penekanan Click-Pop
Paket
|
Fitur
|
SGM8902 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | Tidak | TSSOP-16 |
Ya
|
Ya | TSSOP-16 |
600
|
Ω Driver Lini Audio dengan Fungsi UVPSGM8903
|
| 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | Tidak | TSSOP-16 | Ya | Ya | TSSOP-16 |
600
|
Ω Driver Lini Audio dengan Fungsi UVPSGM89111
|
| 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | Tidak | Aktif Rendah | Ya | Ya | TSSOP-16 |
600
|
Ω Driver Lini Audio dengan Fungsi UVPSGM89111
|
| 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | Tidak | Aktif Rendah | Ya | Ya | TSSOP-16 |
600
|
Ω Driver Lini Audio dengan Fungsi UVPSGM89111 |
| 3.05Vms† | 2.05Vms† | Stereo | 3.0~5.5 | Tidak | Aktif Rendah | Ya | Ya | TSSOP-16 | 600 |
SGM89000
|
| 2.05Vms | Stereo | 3.0~5.5 | Tidak | TSSOP-16 | Ya | Ya | TSSOP-16 | 600 | Ω Driver Lini Audio dengan Fungsi UVPSGM89111 | |
| 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | Tidak | TSSOP-16 | Ya | TSSOP-16 | Driver Lini Audio dengan Driver Video |
Catatan: † R
|
|
| 3.05Vms | 2.05Vms | Stereo | 3.0~5.5 | Tidak | Aktif Rendah | Ya | TSSOP-16 | Driver Lini Audio dengan Driver Video | Catatan: † R |
L = 600ΩSirkuit terpadu (IC) berfungsi sebagai fondasi elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja kuat, dan keandalan tinggi. Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem kedirgantaraan/pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi, elektronik konsumen, dan aplikasi peralatan medis.
Solusi ini menunjukkan penerapan sirkuit terpadu di laptop dan komputer desktop. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
