12-Input, 9-Output Video Switch Matrix Dengan Output Drivers, Input Clamp, dan Bias Circuitry Integrated Circuit IC
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM6501 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Rentang Tegangan Pasokan (DC): | -0,3V hingga 6V | Rentang Tegangan Input/Output Analog dan Digital: | -0,3V ke VCC + 0,3V |
|---|---|---|---|
| Keluaran Arus per Saluran: | 40mA (Maks) | Suhu persimpangan: | +150℃ |
| Kisaran suhu penyimpanan: | -65 ℃ hingga +150 ℃ | Suhu Timbal (Solder, 10 detik): | +260℃ |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000v | mm: | 400v |
| Menyoroti: | 12-input video switch matrix IC,Switch video 9-output dengan driver,sirkuit terintegrasi dengan sirkuit bias |
||
Deskripsi Produk
12-Input, 9-Output Video Switch Matrix Dengan Output Drivers, Input Clamp, dan Bias Circuitry Integrated Circuit IC

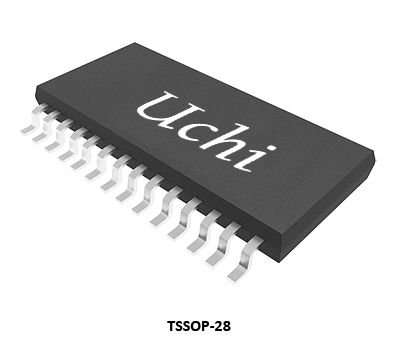

SGM6501 adalah matriks video switch yang terdiri dari 12 saluran input dan 9 saluran output.dan itu mendukung satu input untuk satuoutput atau satu input untuk lebih banyak outputPeta routing dikonfigurasi dengan antarmuka serial I2C-kompatibel. SGM6501 memiliki fungsi penjepit input dan biascircuitry, penjepit input atau mode bias dapat dipilih melalui antarmuka I2C.Clamp terintegrasi didukung oleh setiap input. Fungsi adalah untuk mengatur synclevel output video sekitar 600mV. Jika sinyal sinkronisasi (Chroma,Pb, Pr) tidak ada, input bias oleh sekitar 1.3V, yang merupakan pusat rentang tegangan input.SGM6501 tersedia dalam paket Green SSOP-28 dan TSSOP-28.. Ia beroperasi pada kisaran suhu sekitar -40°C sampai +85°C.
Fitur Utama
● Kisaran tegangan pasokan tunggal: 3,1V sampai 5,5V
● 12 × 9 Crosspoint Switch Matrix
● Mendukung Video Definisi Standar (SD), ProgressiveScan (PS), dan High Definition (HD)
● -3dB Bandwidth: 84MHz
● Low Crosstalk: -74dB pada 1MHz
● Pilihan Peningkatan yang Dapat Diprogram:6dB, 7dB, 8dB, atau 9dB
● Sirkuit Bias Masuk dan Fungsi Klem Masuk
● Mendukung antarmuka serial I2C
● Penggerak output 75Ω dengan beban ganda
● Input dan Output yang Dihubungkan dengan AC atau DC
● Tersedia dalam Paket SSOP-28 dan TSSOP-28 Hijau
Aplikasi
Keamanan dan Pengawasan
TV dan HDTV
Sistem Hiburan Otomotif
Pusat Media
Video Routing
Set-top box kabel dan satelit
TV dan HDTV
Sistem Hiburan Otomotif
Pusat Media
Video Routing
Set-top box kabel dan satelit
Konfigurasi Pin & Deskripsi Pin
Panduan Pemilihan Produk
| Nomor Bagian | Jenis |
Vcc
(V)
|
Bandwidth
@-3dB
(MHz)
|
Pengendalian
Antarmuka
|
RON
(Ω)
|
RON
Permukaan rata
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
Swara lintas
Jenis
(dB)
|
Injeksi muatan
Jenis
(pC)
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12 × 9 | 3.1 ~ 5.5 | 84 |
Aku2C |
- 74 |
SSOP-28, TSSOP-28
|
12×9, Buffered
|
|||||
| SGM6502 | 8×6 | 3.1 ~ 5.5 | 88 |
Aku2C |
- 77 |
TSSOP-24
|
8×6, Buffered
|
|||||
| SGM6503 | 1.8 ~ 5.5 | 400 |
I/O |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F Swap
|
|||
| SGM6504 | (2:2) × 4 | 1.8 ~ 5.5 | 400 | I/O | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, Passive Swap
|
|
| SGM6505 | (1:2) × 6 | 2 ~ 5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |
TSSOP-24,TQFN-4×4-24L
|
Enam Saluran 1:2 Multiplexer
|
| SGM6510 | 16×4 | 2.7 ~ 5.5 | 120 | Aku2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, Pasif
|
|
| SGM6511 | 16×8 | 2.7 ~ 5.5 | 120 | Aku2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, Pasif
|
|
| SGM6512 | 1:16 | 3.3 ~ 13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
1:16, Multiplexer
|
| SGM6513 | (1:8) × 2 | 3.3 ~ 13.2 | 135 | I/O | 24 | 12 | 50 | 8/36 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
Dual 1:8, Multiplexer
|
| SGM6514 | 16×8 | 2.7 ~ 5.5 | 250 | Aku2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
High Speed, 16×8, Pasif, I2C Antarmuka
|
|
| SGM6515 | 1:8 | 3.3 ~ 13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, Multiplexer
|
| SGM6516 | 16×8 | 4.5 ~ 13.2 | 45 | I/O | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8, Pasif
|
||
| SGM65231 | SPST × 8 | 2.3 ~ 3.6 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8-bit SPST, Tegangan Rendah, High Bandwidth Bus Switch
|
|||
| SGM65232 | (1:2) × 32 | 3.3 ~ 5 | 100 | I/O | 11 | 26 | 13 | - 60 |
LQFP-14×14-100L
|
Kecepatan tinggi, 32-bit 2:1 Bus Multiplexer
|
||
| SGM6533 | (1:3) × 3 | 2.5 ~ 5.5 | 350 | I/O | 7 | - 60 |
TQFN-3×3-20L,TSSOP-20
|
Kecepatan tinggi, 3-1:3 Multiplexer
|
||||
| SGM7220 | Tipe C | 2.7 ~ 5 | I/O,Aku2C |
UTQFN-1.6×1.6-12L
|
Konfigurasi USB Tipe-C, Logika Saluran dan Kontrol Pelabuhan
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7 ~ 4.3 | 380/400 | I/O | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
Kecepatan tinggi, 2-1:3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0 ~ 3.6 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, Differensial 2 Saluran, 2:1 Multiplexer/Demultiplexer Switch
|

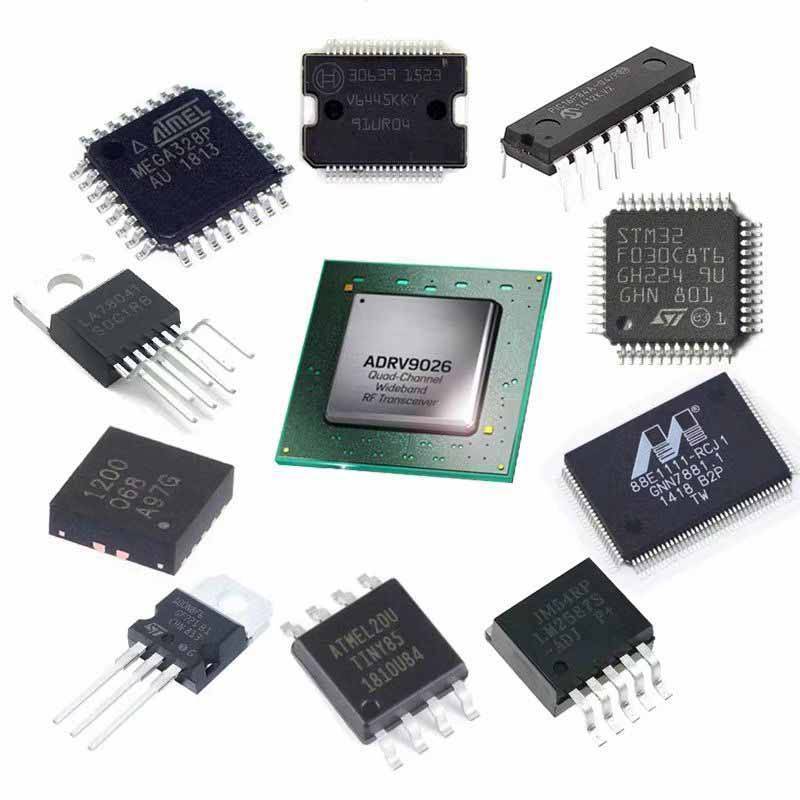

Sirkuit terintegrasi (IC) berfungsi sebagai dasar dari elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja yang kuat dan keandalan yang tinggi.Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem aerospace / pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi,aplikasi elektronik konsumen dan peralatan medis.
Solusi ini menunjukkan penerapan sirkuit terpadu dalam sistem server. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
