Logic ICs 1-Bit Bidirectional Voltage-LevelTranslator Dengan Sensing Arah Otomatis
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM4554 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Tegangan Pasokan VCCA, Rentang VCCBR: | -0,3V hingga 6V | Rentang Tegangan Masukan, VI(1): | -0,3V hingga 6V |
|---|---|---|---|
| Arus Penjepit Masukan, IIK (VI < 0): | -50mA | Arus Penjepit Keluaran, IOK (VO < 0): | -50mA |
| Arus Keluaran Berkelanjutan, IO: | ±50mA | Suhu persimpangan: | +150℃ |
| Kisaran suhu penyimpanan: | -65 ℃ hingga +150 ℃ | Suhu Timbal (Solder, 10 detik): | +260℃ |
| HBM: | 4000V | mm: | 400v |
| Menyoroti: | Translator tingkat tegangan dua arah 1 bit,Auto direction sensing logic IC,Translator tegangan MOSFET bertenaga tinggi |
||
Deskripsi Produk
IC Logika Penerjemah Tingkat Tegangan Dua Arah 1-Bit Dengan Penginderaan Arah Otomatis

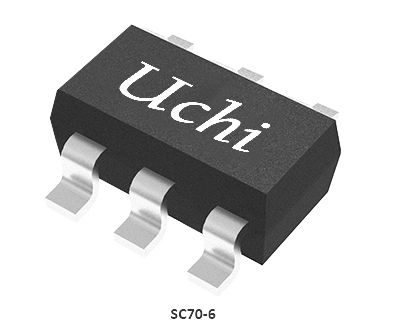

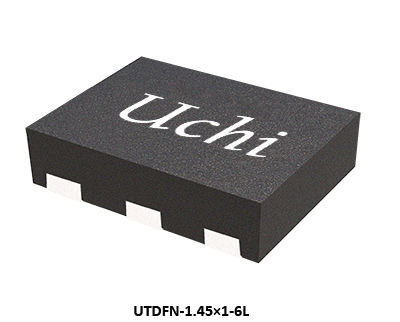

SGM4554 adalah penerjemah tingkat tegangan dua arah 1-bit, non-inverting yang menampilkan dua jalur catu daya yang dapat dikonfigurasi secara independen. Port A dan B melacak catu daya VCCA dan catu daya VCCB masing-masing. Rentang tegangan catu adalah 1.2V hingga 5.0V untuk port A dan 1.65V hingga 5.5V untuk port B. Perangkat menyediakan fungsi terjemahan dua arah di antara node tegangan yang berbeda (termasuk 1.2V, 1.5V, 1.8V, 2.5V, 3.3V dan 5V). SGM4554 memiliki fungsi output enable (OE), yang mengontrol status output. Ketika OE menjadi rendah, semua output masuk ke keadaan impedansi tinggi. OE harus dihubungkan ke GND melalui resistor pull-down, dan nilai resistor minimum tergantung pada kemampuan sumber arus dari driver. SGM4554 tersedia dalam paket Green UTDFN-1.45×1-6Land SC70-6. Ia beroperasi pada rentang suhu sekitar -40℃ hingga +85℃.
Fitur Utama
● Rentang Tegangan Catu Daya (VCCA ≤ VCCB)
Port A: 1.2V hingga 5.0V
Port B: 1.65V hingga 5.5V
● Mendukung Isolasi VCCA atau VCCB
Ketika VCCA atau VCCB Rendah, Perangkat Memasuki Mode Hemat Daya
● Sirkuit Input OE Direferensikan ke VCCA
● Mendukung Fungsi Partial-Power-Down
● Mendukung Output Push-Pull
● Konsumsi Daya Rendah
● Rentang Suhu Operasi -40℃ hingga +85℃
● Tersedia dalam Paket Green UTDFN-1.45×1-6L dan SC70-6
Aplikasi
Penerima/Pemancar Asinkron Universal
I/O Tujuan Umum (GPIO)
I/O Tujuan Umum (GPIO)
Aplikasi Khas
Konfigurasi Pin
Pin Deskripsi
Panduan Pemilihan Produk
|
Penerjemah
per
Paket
|
Nomor Bagian |
Data
Laju
(Mbps)
|
Vcc
(V)
|
VL
Rentang
(V)
|
VCCA
Rentang
(V)
|
VCCB
Rentang
(V)
|
Dua Arah
|
VCC
Shutdown
Status I/O
|
Shutdown ICC
Maks
(μA)
|
Logika
Output
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2~5.0 | 1.65~5.5 | Ya | Hi-Z | 10 | Push-Pull |
SC70-6,UTDFN-1.45×1-6L
|
Pengalih Tingkat GPIO
|
||
| 1 | SGM4555 | 2.7~5.5 | 1.4~5.5 | Ya | LoW |
TQFN-2×2-12L,TQFN-3×3-16L
|
Antarmuka Kartu
|
|||||
| 2 | SGM4556 | 100 | 1.2~5.0 | 1.65~5.5 | Ya | Hi-Z | 10 | Push-Pul |
SOT-23-8,XTDFN-1.4×1-8L
|
Pengalih Tingkat GPIO
|
||
| 2 | SGM4558 | 2.7~5.5 | 1.4~5.5 | Ya | LoW | 2 |
XTDFN-1.35×1-8L
|
Antarmuka SIM/Kartu Cerdas
|
||||
| 1 | SGM4560 | 3.3~5.5 | 1.6~5.5 | Ya | LoW | 8 |
TSSOP-14
|
Antarmuka Kartu CA
|
||||
| 1 | SGM4561 | 5.0~5.5 | 1.6~5.5 | Ya | LoW |
MSOP-10
|
Antarmuka HDMI
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 1.65~5.5 | Tidak | Hi-Z | 5 | Push-Pul |
SOIC-14,UTQFN-1.8×1.8-12L
|
Bus SPI atau Antarmuka UART
|
||
| 4 | SGM4564 | 100 | 1.2~5.5 | 1.65~5.5 | Ya | Hi-Z | 12/9 | Push-Pul |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
Pengalih Tingkat GPIO
|
||
| 1 | SGM4565 | 1.08~1.98 | 1.62~3.6 | Ya | LoW | Open-Drain |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
Penerjemah Tingkat Antarmuka Kartu SIM
|
||||
| 6 | SGM4566 | 100 | 1.2~5.5 | 1.65~5.5 | Ya | Hi-Z | 12/9 | Push-Pul |
TSSOP-16,TQFN-2.6×1.8-16L
|
Pengalih Tingkat GPIO
|
||
| 8 | SGM4568 | 100 | 1.2~5.5 | 1.65~5.5 | Ya | Hi-Z | 12/9 | Push-Pul |
TSSOP-20,TQFN-3×3-20L
|
Pengalih Tingkat GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1.65~3.6 | 2.3~5.5 | Ya | Hi-Z | Open-Drain/Push-Pull |
TSSOP-14
|
Otomotif, Open-Drain, Transceiver Penerjemah Catu Ganda
|
|||
| 4 | SGM4573 | 24/2 | 1.65~3.6 | 2.3~5.5 | Ya | Hi-Z | Open-Drain/Push-Pull |
TSSOP-14,TQFN-3.5×3.5-14AL
|
Open-Drain, Transceiver Penerjemah Catu Ganda
|
|||
| 4 | SGM4574 | 24/2 | 1.65~5.5 | 2.3~5.5 | Ya | Hi-Z | Open-Drain/Push-Pull |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
Pengalih Tingkat GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1.65~5.5 | 2.3~5.5 | Ya | Hi-Z | Open-Drain/Push-Pull |
TQFN-2.6×1.8-16L
|
Pengalih Tingkat GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1.65~5.5 | 2.3~5.5 | Ya | Hi-Z | Open-Drain/Push-Pull |
TSSOP-20,TQFN-3×3-20L
|
Pengalih Tingkat GPIO
|
|||
| 15 | SGM4590 | 2.5~5.5 | Tidak |
TQFN-4×4-32L
|
Panel GOA Pengalih Tingkat 15-Saluran
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | Ya | Hi-Z | Push-Pul |
TSSOP-16,TQFN-2.6×1.8-16L
|
Transceiver Penerjemah Catu Ganda 4-Bit
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | Ya | Hi-Z | Push-Pul |
TSSOP-24,TQFN-5.5×3.5-24L
|
Transceiver Bus Catu Ganda 8-Bit
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | Ya | Hi-Z | Push-Pul |
TSSOP-24,TQFN-5.5×3.5-24L
|
Transceiver Bus Catu Ganda 8-Bit
|
Sirkuit terpadu (IC) berfungsi sebagai fondasi elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja kuat, dan keandalan tinggi. Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem dirgantara/pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi, elektronik konsumen, dan aplikasi peralatan medis.
Solusi ini menunjukkan aplikasi sirkuit terpadu dari modul output digital. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
