2-Terminal, presisi tinggi, Sensor suhu output saat ini Integrated Circuit IC
Detail produk:
| Tempat asal: | Dongguan China |
| Nama merek: | UCHI |
| Sertifikasi: | Completed |
| Nomor model: | SGM466 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1000 pcs |
|---|---|
| Harga: | dapat dinegosiasikan |
| Kemasan rincian: | Standar |
| Waktu pengiriman: | 3 minggu |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 5000pcs |
|
Informasi Detail |
|||
| Tegangan Maju (E+ atau E-): | 44V | Tegangan Balik (E+ ke E-): | -20V |
|---|---|---|---|
| UDFN-2×2-2L, JA: | 206℃/W | UDFN-2×2-4L, JA: | 90℃/W |
| Suhu persimpangan: | +150℃ | Kisaran suhu penyimpanan: | -65 ℃ hingga +150 ℃ |
| Suhu Timbal (Solder, 10 detik): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
| Menyoroti: | 2 terminal sensor suhu IC,sensor output arus presisi tinggi,sirkuit terintegrasi sensor suhu dengan garansi |
||
Deskripsi Produk
2-Terminal, presisi tinggi, Sensor suhu output saat ini Integrated Circuit IC
SGM446 adalah sensor suhu 2 terminal dengan arus output proporsional dengan suhu absolut.Hal ini dapat dianggap sebagai regulator arus konstan dan impedansi tinggi yang melewati 1μA/K dalam rentang tegangan pasokan dari 4V sampai 35V. SGM446kalibrasi ke 298.2μA arus keluaran pada 298.2K (+25°C). Dibandingkan dengan sensor suhu listrik tradisional, SGM446 tidak memerlukan sirkuit pengukuran resistansi,sirkuit linearisasiIni juga mengintegrasikan kompensasi suhu, pengukuran aliran, korelasi komponen diskrit,bias proporsional dengan suhu absolut, leveldetection of fluids and anemometry.The highimpedance current output of the SGM446membuat perangkat tidak sensitif terhadap penurunan tegangan terutama pada jalur panjang.Hal ini sangat cocok untuk aplikasi telusur jarak jauhMultiplexo dari SGM446 dicapai dengan beralih arus melalui multiplexer CMOS atau beralih tegangan pasokan melalui gerbang logika.SGM446 tersedia dalam paket hijau UTDFN-2×2-2L dan UTDFN-2×2-4LHal ini ditentukan pada rentang suhu yang luas dari -55 °C sampai +150 °C.
Fitur Utama
● Perangkat 2 terminal: Tegangan ke arus
● Output arus linier: 1μA/K
● Kesalahan kalibrasi: ±2°C
● Linearitas yang sangat baik: ± 0,6 °C pada suhu penuh
● Kisaran tegangan pasokan yang luas: 4V sampai 35V
● Kisaran suhu operasi: -55°C sampai +150°C
● Tersedia dalam Paket UTDFN-2×2-2L dan UTDFN-2×2-4L Hijau
Aplikasi
Sensor dan Kompensasi Suhu
Pengukuran suhu industri
Kompensasi Cold Junction Thermocouple
Sensor Suhu Jauh
Pengukuran suhu industri
Kompensasi Cold Junction Thermocouple
Sensor Suhu Jauh

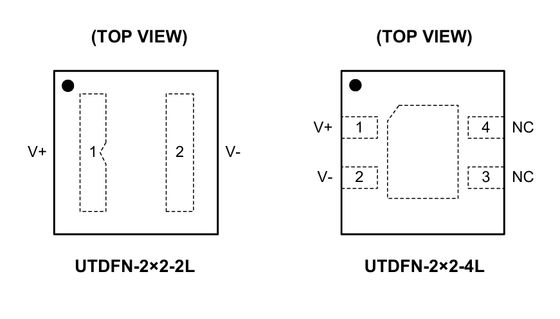

Konfigurasi Pin
PinDeskripsi
Panduan Pemilihan Produk
|
Jenis Perangkat
|
Nomor Bagian |
Antarmuka
|
Vcc
(V)
|
Resolusi Temp
Max (Bits)
|
Keakuratan sensor lokal
Max (±°C)
|
Penutupan
Saat ini
(μA)
|
Alamat
|
Tetap tenang
Saat ini
(μA)
|
Mengoperasikan
Suhu
Jangkauan (°C)
|
Saluran Jauh
(#)
|
Paket
|
Fitur |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Lokal dan Jauh
|
SGM446 |
Output analog
|
4 ~ 35 | -55°Csampai +150°C: -5 ~ 2 | 298.2 | -55°Csampai +150 | 0 |
UTDFN-2×2-2L, UTDFN-2×2-4L
|
2-Terminal, presisi tinggi, sensor suhu output saat ini
|
|||
|
Loca
|
SGM447 |
Output analog
|
1.5 ~ 5.5 |
- 20°Csampai +85°C: 2.5
-55°Csampai +150°C: 3.5
|
3 | -55°Csampai +150 | 0 |
WLCSP-0.8×0.8-4B-A
|
Sensor suhu analog dual-gain dengan output Kelas-AB
|
|||
| Lokal dan Jauh | SGM448 |
Output analog
|
2.7 ~ 10 |
+25°C: 1
-55°Csampai +125°C: 2
|
26 | -55°Csampai +150 | 0 |
SOT-23
|
Low Power, High Accuracy Analog Output Sensor Suhu
|
|||
| Lokal dan Jauh | SGM449 |
Output analog
|
2.7 ~ 10 |
+25°C: 1
-55°Csampai +125°C: 2
|
26 | -55°Csampai +150 | 0 |
SOT-23
|
Low Power, High Accuracy Analog Output Sensor Suhu
|
|||
| Loca | SGM450 |
Output analog
|
2.3 ~ 5.5 |
- 40°Csampai +150°C: 2
|
7.5 | - 40°Csampai +150 | 0 |
SC70-5, SOT-23
|
Low Power, High Accuracy Analog Output Sensor Suhu | |||
| Lokal dan Jauh | SGM451 |
Aku2Cdan SMBus |
3.0 ~ 5.5 | 12 |
- 40°Csampai +85°C0.8
- 40°Csampai +125°C: 1.2
|
< 10 | 8 | 122 | - 40°Csampai +125 | 1 |
TDFN-2×2-8BL
|
± 1°CSensor suhu lokal dan jarak jauh denganη- Faktor dan Offset Koreksi,
Pembatalan Resistensi Seri, dan Filter Digital yang Dapat Diprogram
|
| Loca | SGM452 |
Aku2C |
2.7 ~ 5.5 | 12 |
- 40°Csampai +85°C: 1
-55°Csampai +125°C: 1.2
|
<3 | 8 | 49 | -55°Csampai +125 | 0 |
SOIC-8, MSOP-8
|
Sensor suhu digital dan penjaga termal dengan I2C Antarmuka
|
| Loca | SGM457 |
Aku2C |
1.6 ~ 5.5 | 12 |
- 40°Csampai +125°C: 2
|
< 2.5 | 8 | 14 | - 40°Csampai +150 | 0 |
SOT-563-6
|
Low Power, Low Supply Voltage Digital Sensor Suhu
|
| Loca | SGM458 | Aku2Cdan SMBus | 1.6 ~ 5.5 | 12 | -55°Csampai +125°C: 1 | < 2.5 | 8 | 2.9 | -55°Csampai +125 | 0 |
WLCSP-0.85×0.85-4B
|
Low Power, Low Supply Voltage Digital Sensor Suhu
|
| Loca | SGM459 | Aku2C | 2.7 ~ 5.5 | 12 | -55°Csampai +125°C: 1.2 | <3 | 8 | 49 | -55°Csampai +125 | 0 |
TDFN-2×2-8AL
|
Sensor suhu digital dan penjaga termal dengan I2C Antarmuka
|
| Loca | SGM460 | Aku2Cdan SMBus | 1.6 ~ 5.5 | 12 | - 40°Csampai +125°C0.75 | < 1 | 8 | 3.2 | - 40°Csampai +125 | 0 |
WLCSP-0.77×1.17-6B
|
Low Power, Digital Temperature Sensor dengan Two-Wire Serial Interface
|
Sirkuit terintegrasi (IC) berfungsi sebagai dasar dari elektronik modern, menawarkan ukuran kecil, konsumsi daya rendah, kinerja yang kuat dan keandalan yang tinggi.Mereka banyak digunakan dalam elektronik konsumen, aplikasi industri, komunikasi, elektronik otomotif, peralatan medis, dan sistem aerospace / pertahanan.
Uchi Electronics menyediakan solusi pemrosesan sinyal analog dan campuran berkinerja tinggi untuk otomatisasi industri, energi baru, otomotif, komunikasi, komputasi,aplikasi elektronik konsumen dan peralatan medis.
Solusi ini menunjukkan aplikasi sirkuit terpadu pemancar suhu. Untuk bantuan memilih produk yang tepat, silakan hubungi tim dukungan teknis kami.
