Aplikasi Resistansi Termal Rendah Pendingin Cair Miniatur Berlapis Emas.
Detail produk:
| Tempat asal: | Dongguan, Guangdong, Tiongkok |
| Nama merek: | Uchi |
| Sertifikasi: | SMC |
| Nomor model: | Penyerap panas |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 buah |
|---|---|
| Harga: | 1300-1500 dollars |
| Waktu pengiriman: | Tidak terbatas |
| Syarat-syarat pembayaran: | T/T,paypal,Western Union,MoneyGram |
| Menyediakan kemampuan: | 50000000pcs per Bulan |
|
Informasi Detail |
|||
| Cairan: | Air atau cairan pendingin yang sesuai | Kebisingan: | 17dbA |
|---|---|---|---|
| Permukaan: | Anodized, dipoles | Permukaan akhir: | Berlapis nikel atau dianodisasi |
| Lebar: | Sesuai dengan permintaan pelanggan | Proses yang dalam: | pemesinan cnc |
| Berat Produk: | 0,78kg | berat: | Kurang lebih 200 gram |
| Berat kotor tunggal: | 1.000 kg | Tekanan Kerja: | Setidaknya 1 batang |
| Antarmuka Daya: | 3pin | Ukuran Instalasi: | 10 * 20 |
| Menyoroti: | pelat pendingin cair berlapis emas,pendinginan resistansi termal rendah miniatur,pelat pendingin cair dengan garansi |
||
Deskripsi Produk

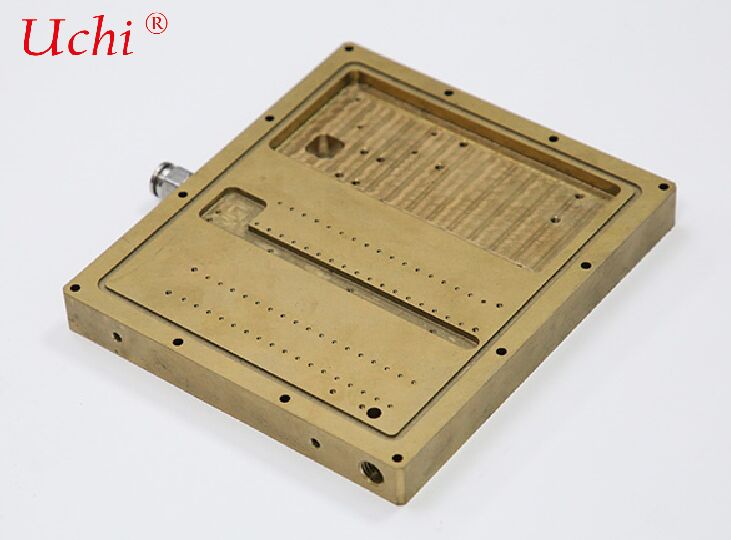

Pelat Pendingin Cair Miniatur Berlapis Emas
Pelat pendingin cair miniatur berlapis emas adalah komponen disipasi panas pendinginan cair mikro yang dirancang untuk aplikasi presisi tinggi, keandalan tinggi, dan resistansi termal rendah. Biasanya memiliki dimensi skala sentimeter dan ketebalan tingkat milimeter. Struktur intinya terdiri dari alas tembaga, aluminium, atau tembaga-molibdenum dengan permukaan berlapis emas, mencapai resistansi termal antarmuka ultra-rendah, ketahanan korosi, ketahanan oksidasi, serta kemampuan solder dan ikatan.
I. Fitur Inti (Sesuai dengan persyaratan Anda: disipasi panas kuat, tidak ada kebocoran, masa pakai lama)
1. Disipasi Panas Kuat (Resistansi Ultra-rendah, Saluran Mikro)
- Bahan dasar: sebagian besar tembaga konduktivitas tinggi bebas oksigen (OFHC Cu) atau tembaga-molibdenum (MoCu), dengan konduktivitas termal 380~401 W/m·K.
- Saluran aliran: saluran mikro, sirip pin, atau saluran terukir (lebar 50~200μm), dengan resistansi termal serendah 0,01~0,05 °C·cm²/W.
- Antarmuka berlapis emas: emas (~317 W/m·K) tidak teroksidasi dengan resistansi termal kontak yang sangat rendah, lebih unggul dari lapisan nikel atau timah.
- Profil ultra-tipis: ketebalan 1~5mm, menyediakan jalur perpindahan panas yang sangat pendek dari sumber panas ke pendingin.
2. Tidak Ada Kebocoran (Penyegelan Miniatur Keandalan Tinggi)
- Proses: penyolderan vakum, ikatan difusi, pengelasan laser (bebas perekat dan cincin penyegel).
- Ketahanan tekanan: 3~10 bar, laju kebocoran helium ≤1×10²&sup8; Pa·m³/s.
- Ukuran kecil: 20×20mm ~ 80×80mm, cocok untuk chip, laser, dan perangkat RF.
3. Masa Pakai Lama (Ketahanan Korosi, Anti-penuaan, Daya Tahan Tinggi)
- Ketebalan pelapisan emas: 0,1~2μm (umumnya 0,5~1μm).
- Inertness kimia: tahan air, tahan semprotan garam, tidak teroksidasi, bebas dari korosi galvanik.
- Penghalang difusi: biasanya lapisan bawah nikel 3~5μm untuk mencegah migrasi tembaga.
- Rentang suhu: -55°C~150°C, stabil di bawah siklus termal.
- Masa pakai: memenuhi standar militer / kedirgantaraan / modul optik (10~20 tahun).
II. Fungsi Nyata Pelapisan Emas (Bukan untuk Dekorasi)
- Mengurangi resistansi termal antarmuka: kontak langsung dengan chip / heatsink, tidak ada lapisan oksida, resistansi termal stabil.
- Anti-korosi: tidak ada karat, kerak, atau kebocoran listrik di lingkungan pendingin atau udara.
- Dapat disolder & diikat: kompatibel dengan penyolderan, penyolderan AuSn, dan ikatan ultrasonik (komunikasi semikonduktor / optik).
- Anti-korosi galvanik: potensi stabil antara tembaga dan emas dalam sistem pendingin cair, menghindari korosi elektrokimia.
- Keandalan tinggi: persyaratan kegagalan nol untuk aplikasi militer, kedirgantaraan, dan medis.
III. Struktur dan Proses Utama
Tipe Terukir Saluran Mikro (Paling Umum)
Tembaga terukir → penyolderan pelat penutup → pelapisan emas keseluruhan.
Aplikasi: laser, modul optik, chip AI, FPGA, IC daya tinggi.
Tipe Miniatur Tertanam Tabung
Tabung tembaga tipis (φ1~3mm) dipasang tekan / disolder → pelapisan emas permukaan.
Aplikasi: instrumen medis, sensor presisi tinggi, laser kecil.
Tipe MoCu / WCu Berlapis Emas
Ekspansi termal rendah, konduktivitas termal tinggi, dengan lapisan penghalang nikel + emas.
Aplikasi: militer, kedirgantaraan, gelombang mikro daya tinggi, sumber VCSEL / pompa.
IV. Skenario Aplikasi Khas
- Komunikasi optik: TOSA/ROSA, EDFA, modul optik berkecepatan tinggi, dioda laser.
- Semikonduktor: CPU/GPU/ASIC kelas atas, chip daya SiC/GaN, stasiun probe.
- Militer / Kedirgantaraan: komputer berbasis rudal, komponen T/R radar, elektronik satelit.
- Pengobatan medis: instrumen presisi, terapi laser, probe superkonduktor / kriogenik.
- Kontrol industri kelas atas: servo presisi tinggi, LiDAR, chip komputasi kuantum.
V. Parameter Kunci (Standar Industri)
- Dimensi: 20×20 ~ 80×80mm, ketebalan 1~5mm.
- Bahan: tembaga OFHC (C1100/C1020), tembaga-molibdenum (MoCu).
- Pelapisan: Ni 3~5μm + Au 0,5~1μm (emas keras / emas lunak).
- Resistansi aliran: 0,5~2 bar @ 0,5~2 L/menit.
- Resistansi termal: 0,02~0,08 °C·cm²/W (@25°C air).
- Tekanan kerja: ≥6 bar, tekanan pecah ≥12 bar.
- Deteksi kebocoran: laju kebocoran helium ≤1×10²&sup8; Pa·m³/s.
VI. Ringkasan Satu Kalimat
Pelat pendingin cair miniatur berlapis emas = miniaturisasi + saluran mikro + alas konduktivitas termal tinggi + permukaan berlapis emas. Melalui manufaktur ultra-presisi, ia mencapai resistansi termal antarmuka ultra-rendah, nol kebocoran, masa pakai lama, dan ketahanan korosi, menjadikannya solusi pendinginan “standar emas” untuk elektronik presisi kelas atas, laser, dan modul optik.
