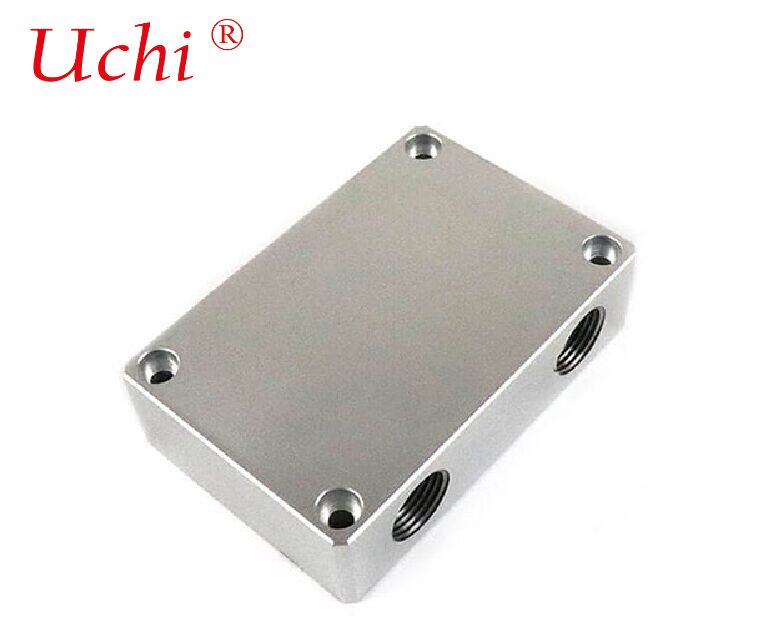

Pelat Dingin Berpendingin Cairan Penukar Panas Pelat Dingin Kustom
Detail produk:
| Tempat asal: | Dongguan, Guangdong, Tiongkok |
| Nama merek: | Uchi |
| Sertifikasi: | SMC |
| Nomor model: | Penyerap panas |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 buah |
|---|---|
| Harga: | 1300-1500 dollars |
| Waktu pengiriman: | Tidak terbatas |
| Syarat-syarat pembayaran: | T/T,paypal,Western Union,MoneyGram |
| Menyediakan kemampuan: | 50000000pcs per Bulan |
|
Informasi Detail |
|||
| Bahan: | Tembaga / Aluminium | Kebisingan: | 17dbA |
|---|---|---|---|
| Bantalan: | Bantalan Paduan | Bahan: | paduan tembaga + aluminium |
| Tekanan operasi maksimal: | 5 Batang | Tekanan nominal: | 25MPA --40MPA |
| Kekuatan: | 320 w | Teknologi: | Sirip ritsleting |
| Kelas Perlindungan: | IP54 | Kekuatan Disipasi Termal: | 2000W |
| Menyoroti: | Plat dingin pendingin cair khusus,pelat penukar panas berpendingin cairan,pelat dingin dengan garansi |
||
Deskripsi Produk
Pelat Dingin Berpendingin Cairan Penukar Panas
Parameter produk pelat dingin penukar panas berpendingin cairan
Bahan: AL 1100
Ukuran: 5x7x3cm
Berat: 0,15kg
Teknologi: Pendinginan Fsw
Fitur: Kemampuan pendinginan tinggi dan pendinginan cepat
Perlakuan permukaan: dibersihkan minyaknya, dibersihkan dan pasivasi
Daya konduksi panas: 260W
Penukar Panas Pelat Dingin Berpendingin Cairan
Penukar Panas Pelat Dingin Berpendingin Cairan (Penukar Panas Pelat Dingin), umumnya disebut sebagai pelat pendingin cairan, adalah komponen pembuangan panas pendinginan cairan berefisiensi tinggi yang dirancang khusus untuk aplikasi dengan kepadatan daya tinggi. Dengan melakukan kontak langsung dengan sumber panas, ia dengan cepat menghilangkan panas melalui cairan yang mengalir di dalamnya, dengan kinerja pembuangan panas jauh melampaui pendinginan udara tradisional.
I. Prinsip Kerja Inti
Berdasarkan prinsip termodinamika konduksi termal dan konveksi paksa:
-
Konduksi Termal & Penyerapan PanasPelat dasar logam dari pelat dingin terpasang erat pada perangkat penghasil panas seperti CPU, GPU, dan IGBT. Bahan Antarmuka Termal (TIM) digunakan untuk menghilangkan celah udara, memungkinkan perpindahan panas yang efisien ke dalam pelat dingin.
-
Perpindahan Panas KonvektifCairan pendingin (air, larutan glikol, cairan dielektrik, dll.) mengalir melalui saluran internal yang dirancang presisi, menyerap panas dari pelat dasar melalui konveksi paksa.
-
Transportasi PanasCairan pendingin yang dipanaskan keluar dari pelat dingin, melepaskan panas dalam CDU (Unit Distribusi Pendinginan) eksternal atau radiator, dan disirkulasikan kembali setelah didinginkan.
II. Struktur & Tipe Utama
1. Bahan Inti
- Tembaga (Cu): Konduktivitas termal yang sangat tinggi (~400 W/m·K), kinerja pembuangan panas optimal, banyak digunakan untuk chip berkinerja tinggi.
- Aluminium (Al): Biaya rendah, ringan, umum diterapkan pada baterai daya dan peralatan industri.
2. Struktur Saluran Internal
Pelat Pendingin Cairan Tabung-dalam-Pelat
- Struktur: Alur dimesin di pelat dasar logam, dengan tabung tembaga tertanam dan dilas kedap.
- Fitur: Proses manufaktur matang, ketahanan tekanan tinggi, biaya sedang.
Tipe Lipat / Tumpuk (Milled & Welded)
- Struktur: Saluran aliran kompleks dimesin ke dalam pelat dasar, kemudian disegel dan dilas dengan pelat penutup.
- Fitur: Desain saluran fleksibel, area pertukaran panas besar, resistansi termal rendah.
Tipe Saluran Mikro
- Struktur: Saluran aliran ultra-halus (lebar ≤ 1 mm), menyediakan luas permukaan spesifik yang sangat tinggi.
- Fitur: Pembuangan panas ultra-tinggi (fluks panas melebihi 500 W/cm²), penurunan tekanan tinggi, persyaratan ketat untuk kebersihan cairan pendingin.
Tipe Pin-fin / Skived Fin
- Struktur: Struktur pin atau sirip tipis terintegrasi yang dibentuk langsung dari pelat dasar.
- Fitur: Tidak ada resistansi termal akibat pengelasan, turbulensi kuat, efisiensi pembuangan panas tinggi.
III. Parameter Kinerja Utama
- Resistansi Termal (Rth): Indikator kinerja inti, biasanya 0,02 ~ 0,1 °C/W; nilai yang lebih rendah berarti pembuangan panas yang lebih baik.
- Kapasitas Pembuangan Panas: Pelat dingin tunggal dapat menangani 500W ~ 2000W+ daya.
- Penurunan Tekanan (ΔP): Hambatan aliran cairan pendingin, mempengaruhi konsumsi daya pompa.
- Tekanan Operasi: Tekanan standar yang dinilai 2~5 bar, tekanan pecah umumnya ≥ 8 bar.
IV. Bidang Aplikasi Utama
- Pusat Data / Komputasi Kinerja Tinggi (HPC): Pendinginan untuk GPU dan CPU server AI, mendukung daya komputasi kepadatan tinggi.
- Kendaraan Energi Baru: Manajemen termal paket baterai daya, pembuangan panas untuk IGBT pengontrol motor.
- Peralatan Industri & Medis: Laser, inverter daya, perangkat pencitraan medis.
- Dirgantara: Pembuangan panas keandalan tinggi untuk sistem radar, muatan satelit, dll.
V. Keunggulan Inti
- Efisiensi Pembuangan Panas Tinggi: 10~25 kali kapasitas pendinginan udara.
- Kebisingan Rendah & Hemat Energi: Tidak ada kebisingan kipas berkecepatan tinggi; PUE sistem dapat dikurangi menjadi di bawah 1,1.
- Kontrol Suhu Presisi: Fluktuasi suhu kecil, memperpanjang masa pakai komponen elektronik.
- Ukuran Ringkas: Volume lebih kecil dari pendingin udara, cocok untuk peralatan yang sangat terintegrasi.
VI. Perbedaan dari Penukar Panas Pelat Tradisional
- Pelat Dingin Pendinginan Cairan: Menyerap panas dari satu sisi, terutama digunakan untuk pendinginan tingkat perangkat / tingkat chip dengan kontak langsung ke sumber panas.
- Penukar Panas Pelat (PHE): Melakukan pertukaran panas di kedua sisi, digunakan untuk pertukaran panas cairan-ke-cairan / cairan-ke-gas tingkat sistem (misalnya, di dalam CDU).
Penukar Panas Pelat Dingin Berpendingin Cairan · Poin Penjualan Inti
I. Keunggulan Kinerja
Efisiensi Pembuangan Panas Ultra-Tinggi
Dengan kapasitas fluks panas yang kuat, efisiensi pembuangan panasnya jauh melampaui pendinginan udara dalam volume yang sama, dengan mudah memenuhi permintaan pendinginan perangkat berdaya tinggi dan berfluks panas tinggi.
Desain Resistansi Termal Ultra-Rendah
Mengadopsi struktur saluran aliran terintegrasi / saluran mikro untuk mengurangi resistansi termal pengelasan, memungkinkan konduksi panas yang cepat dari sumber panas dan pembuangan panas yang cepat, dengan kontrol suhu yang lebih stabil.
Kontrol Suhu Presisi & Perbedaan Suhu Kecil
Perpindahan panas pendinginan cairan yang seragam dengan fluktuasi suhu kecil, secara efektif melindungi komponen inti seperti chip, IGBT, dan baterai, serta memperpanjang masa pakainya.
Dapat Disesuaikan dengan Kepadatan Daya Tinggi
Satu pelat dingin dapat mendukung pembuangan panas tingkat kilowatt, memenuhi skenario konsumsi daya tinggi seperti server AI, kontrol elektronik energi baru, dan peralatan laser.
II. Keunggulan Struktural & Keandalan
Struktur Ringkas & Hemat Ruang
Desain ramping dengan jejak kecil, memfasilitasi miniaturisasi peralatan dan integrasi kepadatan tinggi, cocok untuk ruang terbatas di kabinet dan sasis.
Penyegelan Tahan Tekanan & Risiko Kebocoran Rendah
Teknologi pengelasan / ikatan difusi yang matang memastikan ketahanan tekanan yang kuat, operasi jangka panjang yang stabil dan andal, serta mengurangi risiko perawatan.
Bahan yang Dapat Dipilih & Adaptabilitas Skenario Luas
Aluminium ringan dan berbiaya rendah, atau tembaga dengan konduktivitas termal tinggi dan kinerja tinggi; kompatibel dengan berbagai cairan pendingin (air / glikol / cairan dielektrik).
Saluran Aliran yang Sangat Dapat Disesuaikan
Saluran aliran dapat dirancang sesuai dengan tata letak sumber panas untuk mencapai pembuangan panas yang ditingkatkan secara lokal, memastikan perpindahan panas yang lebih seragam tanpa titik panas.
III. Keunggulan Aplikasi & Sistem
Senyap & Bebas Kebisingan
Tidak ada kebisingan dari kipas berkecepatan tinggi, ideal untuk lingkungan dengan persyaratan kesenyapan tinggi seperti pusat data, fasilitas medis, dan laboratorium.
Penghematan Energi & Pengurangan Konsumsi
Efisiensi pertukaran panas sistem pendinginan cairan yang tinggi menurunkan konsumsi energi keseluruhan, mengurangi PUE pusat data, dan memberikan operasi jangka panjang yang lebih ekonomis.
Tahan Debu & Kontaminasi & Perawatan Mudah
Loop pendinginan cairan tertutup kebal terhadap debu dan minyak, dengan tingkat kegagalan rendah dan biaya perawatan selanjutnya jauh lebih rendah daripada pendinginan udara.
IV. Keunggulan Skenario Aplikasi
Universal untuk Berbagai Bidang
Cocok untuk baterai / kontrol elektronik kendaraan energi baru, GPU/CPU server AI, peralatan laser, catu daya industri, inverter fotovoltaik, instrumen medis, dll.
Adaptabilitas Kuat terhadap Lingkungan Suhu Tinggi
Kurang terpengaruh oleh suhu sekitar dibandingkan dengan pendinginan udara, mempertahankan kinerja pembuangan panas yang sangat baik dalam kondisi kerja suhu tinggi.
