Pelat Pendingin Cair Saluran Mikro (MLCP) Perangkat Elektronik Berfluks Panas Tinggi
Detail produk:
| Tempat asal: | Dongguan, Guangdong, Tiongkok |
| Nama merek: | Uchi |
| Sertifikasi: | SMC |
| Nomor model: | Penyerap panas |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 buah |
|---|---|
| Harga: | 1300-1500 dollars |
| Waktu pengiriman: | Tidak terbatas |
| Syarat-syarat pembayaran: | T/T,paypal,Western Union,MoneyGram |
| Menyediakan kemampuan: | 50000000pcs per Bulan |
|
Informasi Detail |
|||
| Proses yang dalam: | pemesinan cnc | Ukuran: | Dapat disesuaikan (misalnya, 100mm x 100mm x 10mm) |
|---|---|---|---|
| Perawatan Permukaan: | Pembersihan minyak dan anti-oksidasi | Sedang mengemas: | Karton TAS PE |
| Kata kunci: | Bagian Macining CNC | Toleransi: | ±1% |
| Menghantarkan Kekuatan: | 500 W | Permukaan Selesai: | Selesai pabrik atau anodisasi |
| Tekstur bahan: | 6061 | Ketebalan: | 7mm |
| Melayani: | Layanan OEM | ||
| Menyoroti: | Pelat Pendingin Cair Saluran Mikro untuk elektronik,Pelat Pendingin Cair Berfluks Panas Tinggi,Pelat pendingin MLCP untuk perangkat berfluks panas tinggi |
||
Deskripsi Produk

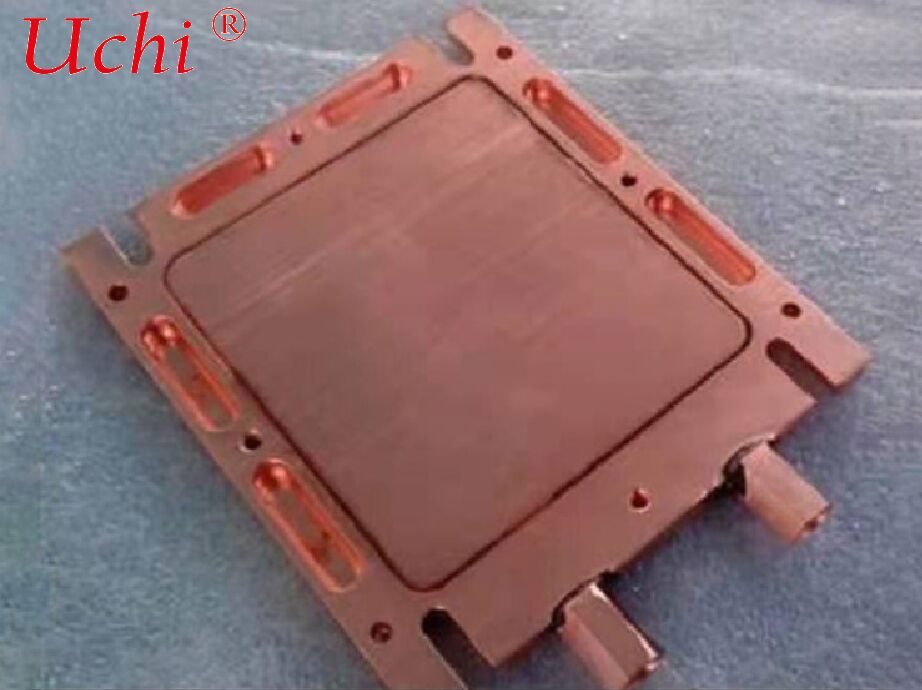

Plat pendingin cair saluran mikro (MLCP)
Micro-Channel Liquid Cooling Plate (MLCP) adalah solusi termal utama untuk perangkat elektronik dengan aliran panas tinggi.Inti nya terletak di array padat terintegrasi saluran aliran mikro dengan diameter hidrolik biasanya ≤1mm (sering 50 ∼ 500μm), yang sangat meningkatkan area pertukaran panas dan efisiensi, membedakannya dari piring pendingin air konvensional dengan saluran aliran skala milimeter.
1Definisi dan Struktur Inti
Definisi: MLCP menggunakan proses presisi untuk membuat saluran aliran skala mikron di dalam substrat konduktivitas termal tinggi.mewujudkan jarak dekat / transfer panas langsung antara sumber panas dan pendinginDengan saluran aliran yang tersusun rapat, area pertukaran panasnya per satuan area adalah 3 × 10 kali dari piring pendingin tradisional.Ini dapat diintegrasikan dengan kemasan chip untuk memperpendek jalur transfer panas.
Komponen Inti
- Substrat: Tembaga bebas oksigen (konduktivitas termal terbaik, biaya tinggi), paduan aluminium 6061/6063 (biaya efektif), silikon (goresan semikonduktor, cocok untuk integrasi tingkat chip);
- Array saluran aliran mikro: Saluran lurus, serpentine, paralel, atau fraktal, sering dilengkapi dengan microfins / tulang rusuk;
- Plat penutup penyegelan yang disegel dengan pengelasan gerak gesekan (FSW), ikatan difusi, atau pemadatan vakum;
- Input cairan & outlet port (G1/4, NPT), disegel dengan O-ring atau pengelasan;
- Pengolahan permukaan: Anodizing, plating nikel, oksidasi konduktif untuk pemasangan dan ketahanan korosi.
2Prinsip Kerja
Plat pendingin diikat erat ke sumber panas (chip AI, sumber pompa laser) melalui lemak termal atau bahan perubahan fase. Panas diarahkan dengan cepat ke dinding saluran mikro. Air deionisasi atau larutan etilena glikol mengalir dengan kecepatan tinggi di dalam saluran mikro. lapisan batas termal tipis secara signifikan mengurangi ketahanan termal,memberikan efisiensi transfer panas konveksi yang sangat tinggi. Cairan yang dipanaskan kembali ke pendingin atau CDU untuk pendinginan, membentuk lingkaran tertutup. MLCP terintegrasi dapat menanamkan saluran aliran di dalam paket, mencapai jalur transfer panas pendek dari chip ke pendingin, dengan resistensi termal berkurang menjadi 0,03 ° C · cm 2 / W.
3. Proses Manufaktur yang umum
- Pengetikan presisi + ikatan difusi / FSW: alur mikro yang terbentuk oleh fotolitografi dan pengetikan pada substrat silikon / tembaga, disegel dengan pengelasan solid state;cocok untuk saluran ultra-halus (50 ‰ 100 μm);
- Mikrotube tertanam + pemadaman vakum: Array tabung tembaga ultra-halus yang tertanam di substrat, dengan celah yang diisi dengan pemadaman;
- Pencetakan 3D logam (SLM): Pembentukan langsung saluran aliran yang kompleks, ideal untuk kustomisasi batch kecil;
- Etching kimia + las laser: Cocok untuk lempeng pendingin tipis, menyeimbangkan presisi dan biaya.
4. Keuntungan Kinerja dan Perbandingan (versus Plat Pendingin Air Konvensional)
| Item Perbandingan | Plat pendingin cair saluran mikro (MLCP) | Plat pendingin air konvensional (saluran dalam skala mm) |
|---|---|---|
| Ukuran Saluran | 50 500μm, susunan padat | 1 ¢ 6mm, serpentine / saluran paralel yang jarang |
| Area Pertukaran Panas | 3×10 kali lebih tinggi per satuan luas | Area dasar tanpa peningkatan padat |
| Kapasitas Aliran Panas | Lebih dari 1000W/cm2, mendukung 2000W+ chip tunggal | ≤ 300W/cm2, sulit untuk daya ultra tinggi |
| Ketahanan termal | Sangat rendah (0,03 ∼0,1 °C·cm2/W) | Relatif tinggi (0,2°C·0,5°C·cm2/W) |
| Persamaan Suhu | Bagus, tidak ada titik panas lokal | Perbedaan suhu rata-rata dan besar antara tepi dan pusat |
| Biaya | Biaya R&D dan manufaktur yang tinggi, untuk aplikasi high-end | Biaya rendah, produksi massal yang matang |
5. Parameter Teknis Utama
- Parameter saluran: Lebar 50 500 μm, kedalaman 200 800 μm, jarak 100 300 μm;
- Tingkat aliran & penurunan tekanan: Kecepatan aliran 2 ∼5 m/s, tekanan operasi 0,5 ∼1,5 MPa, penurunan tekanan dikendalikan dalam 0,3 MPa;
- Konduktivitas termal material: Tembaga 386W/m·K, paduan aluminium 205W/m·K;
- Kinerja penyegelan: Kecepatan kebocoran helium ≤1×10−9 mbar·L/s;
- Permukaan datar: ≤ 0,05 mm/100 mm.
6. Skenario aplikasi khas
- Server AI dan chip komputasi: NVIDIA Rubin GPU, CPU kelas atas, kartu akselerator AI dengan konsumsi daya chip tunggal 1500 ∼ 2300W;
- Laser serat bertenaga tinggi: modul pompa, kombinasi sinar, rongga resonansi;
- Pembuatan semikonduktor: Laser annealing, peralatan etching;
- Peralatan medis: Instrumen terapi laser bertenaga tinggi.
7. Panduan Pemilihan dan Pemeliharaan
- Pemilihan: Menentukan kepadatan saluran dan bahan berdasarkan aliran panas; memilih ketebalan sesuai dengan keterbatasan ruang; mengkonfirmasi spesifikasi port dan kompatibilitas pendingin;
- Pemeliharaan: Air deionisasi (konduktivitas < 1μS/cm) adalah wajib; mengganti pendingin setiap 6-12 bulan untuk mencegah skala; melakukan tes tekanan dan kebocoran helium setiap tahun;menghindari dampak yang parah untuk mencegah deformasi saluran.
8. Tren Teknologi
- Integrasi yang mendalam dengan kemasan chip (Chiplet + MLCP);
- Pendinginan dua fase (memasak di dalam mikro saluran) untuk peningkatan efisiensi lebih lanjut;
- Terobosan dalam proses manufaktur berbiaya rendah untuk mempromosikan adopsi dalam peralatan komputasi kelas menengah.
